| Параметр | Значение | |
| 8012 EL | 1612 EL | |
| ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК (∆IN) | ||
| Значения дифференциального тока | 3/ 5/ 10/ 15/ 20/ 30/ 50/ 100/ 150/ 250/ 300/ 500 мА (фиксированые значения) | |
| Погрешность установки тока | ± 5 % ± 1мА | |
| Начальная фаза теста | установка вручную: 0° или 180° (цепь «фаза – земля») | |
| Индикация полярности | выбирается полярность волны («+»/ «-»), выключающей УЗО | |
| ВРЕМЯ ОТКЛЮЧЕНИЯ | ||
| Диапазон измерений | 1 мс … 2 ,999 с | |
| Максимальное разрешение | 1 мс | |
| Погрешность измерений | ± 2 мс | |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ В ТЕСТИРУЕМОЙ ЦЕПИ | ||
| Номинальное Uвх (L-E/ L-N) | 220 В ± 3% 50/ 60 Гц (фаза-земля/ фаза-нейтраль) | |
| Измеряемое напряжение | 10 В …280 В (50/ 60 Гц) значение в момент начала теста УЗО | |
| Разрешение | 1 В | |
| Погрешность измерений | ± 2 % + 1В | |
| ОБЩИЕ ДАННЫЕ | ||
| Дисплей | ЖК-индикатор с подсветкой (3 1/2 разряда, 78 х 76 мм) | |
| Входные гнезда (E, N, L) | На торцевой кромке | На лицевой панели |
| Условия эксплуатации | 0 °C … +40 °C, относительная влажность < 80 % | |
| Условия хранения | -10 °C … +50 °C, относительная влажность < 80 % | |
| Напряжение питания | 1,5 В х 6 (тип АА) | |
| Габаритные размеры | 221 х 110 х 57 мм | 163 х 122 х 6 7 мм |
| Масса | 695 г (с батареей питания) | 612 г (с батареей питания) |
| № | Наименование | Количество |

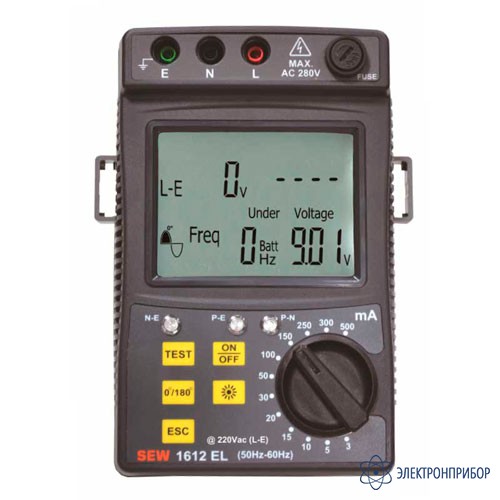

| 1 | Цифровой измеритель параметров устройств защитного отключения 1612 EL | 1 |
| 2 | Комплект измерительных проводов с наконечниками «крокодил» AL-8012 | 1 |
| 3 | Источник питания | 6 |
| 4 | Жесткий кейс для переноски | 1 |
| 5 | Ремень | 1 |
| 6 | Руководство по эксплуатации | 1 |
