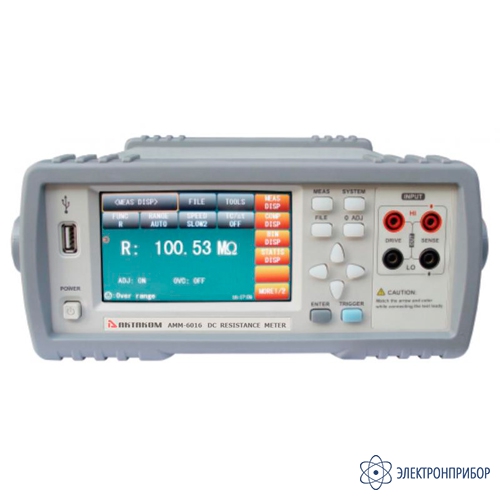

Микроомметр АММ-6016 предназначен для точных измерений на постоянном токе малых и сверхмалых значений сопротивлений. Высокая точность (0,1%), разрешение (от 1 мкОм) и стабильность измерений обеспечивается использованием в приборе 32-разрядного процессора и SMD технологии.
Для более точных измерений в микроомметре АММ-6016 используется четырехпроводная схема измерения, применение которой компенсирует падение напряжения на измерительных проводах.
Цифровой микроомметр АММ-6016 имеет широкие возможности по статистической обработке результатов измерений. Кроме стандартных для большинства приборов функций регистрации максимального и минимального значений, АММ-6016 позволяет вычислять и отображать на дисплее среднее значение, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, а также индексы воспроизводимости (Cp, cpk).
Для отображения результатов измерений в АММ-6016 применяется цветной сенсорный ЖК дисплей с разрешением 480×272 точек и диагональю 11 см. В качестве отображаемого параметра на дисплее АММ-6016 пользователь может выбрать один из двух вариантов:
Кроме стандартных типов запуска, внутреннего и ручного, АММ-6016 имеет режимы внешнего запуска и запуска по шине при помощи дистанционного управления. АММ-6016 поддерживает использование стандартных SCPI команд дистанционного управления от персонального компьютера, что позволяет встраивать микроомметр в измерительные комплексы.
Использованию АММ-6016 в автоматических линиях тестирования способствуют, кроме дистанционного управления, также высокая скорость измерения (всего четыре фиксированных значения) и встроенный компаратор для сортировки компонентов с внешним управления манипулятором на конвейере (Handler) и звуковым сигналом.
АММ-6016 может использоваться для прецизионных измерений сопротивлений контактов, разъемов, соединителей, шунтов, резисторов, при измерении надежности гальванических соединений и во многих других измерительных задачах.
| Диапазон | Разрешение | Ток тестирования | Погрешность |
| Измерение сопротивления | |||
| 20 мОм | 0,001 мОм | 1 А | ±(0,1% + 3 е.м.р.) |
| 200 мОм | 0,01 мОм | 100 мА | ±(0,1% + 2 е.м.р.) |
| 2 Ом | 0,1 мОм | 100 мА | |
| 20 Ом | 1 мОм | 10 мА | |
| 200 Ом | 0,01 Ом | 1 мА | |
| 2 кОм | 0,1 Ом | 100 мкА | |
| 20 кОм | 1 Ом | 100 мкА | |
| Параметр | Значение | ||
| Общие характеристики | |||
| Максимальная частота дискретизации | 50 Мвыб/сек | ||
| Скорость измерения сопротивления | быстрая 10 мс, средняя 25 мс, медленная-1 115 мс, медленная-2 455 мс | ||
| Выбор диапазонов | автоматический и ручной | ||
| Установка усреднения | 1…255 | ||
| Низковольтные измерения (напряжение <40 мВ) | диапазоны 2 Ом, 20 Ом, 200 Ом, 2 кОм | ||
| Запуск | внешний, ручной и внутренний | ||
| Память | 30 групп данных | ||
| Функции статистики | максимальное, минимальное, среднее, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, индексы воспроизводимости (Cp, cpk) | ||
| Дисплей | цифровой 4,3" сенсорный ЖК дисплей 4 1/2 разряда (480×272) | ||
| Интерфейс | USB DEVICE, USB HOST, RS-232C, HANDLER | ||
| Питание | 220 В / 50 Гц | ||
| Габаритные размеры | 235×104×360 мм (с хольстером) | ||
| Масса | 3,6 кг | ||
| № | Наименование | Количество |
| 1 | Микроомметр АММ-6016 | 1 |
| 2 | Косплект 4-проводных тестовых зажимов | 1 |
| 3 | Сетевой шнур | 1 |
| 4 | Руководство по эксплуатации | 1 |
