Внимание! Батарейка в комплект поставки прибора не входит.

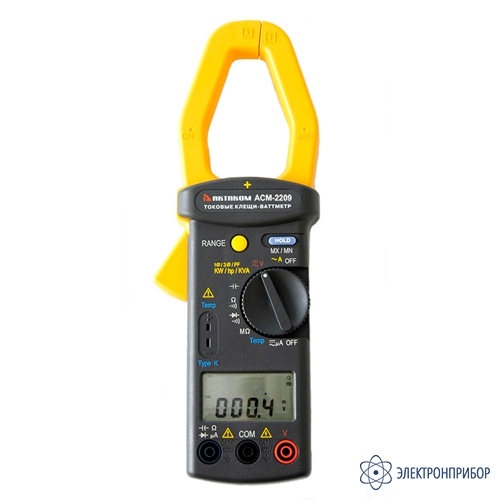

Многофункциональный прибор АСМ-2209 позволяет измерять значение активной, реактивной и полной мощности в трех- и четырехпроводных трехфазных цепях, трехфазных цепях с симметричной нагрузкой, двух- и трехпроводных однофазных цепях.
| Диапазон | Разрешение | Погрешность | Чувствительность | Защита |
| Переменный ток TrueRMS (50 Гц ~ 400 Гц) | ||||
| 99,99 А | 10 мА | ±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц | 0,10 А | 1000 А |
| 999,9 A | 100 мА | 1,0 А | ||
| Диапазон | Разрешение | Чувствительность | Время измерения | Защита |
| Пусковой ток | ||||
| 99,99 А | 0,01 А | > 5 А | 100 мс | 1000 А AC |
| 999,9 А | 0,1 А | > 50 | ||
| Диапазон | Разрешение | Погрешность | Чувствительность | Защита |
| Переменный ток с постоянной составляющей TrueRMS (AC+DC) | ||||
| 99,99 мкА | 10 нА | 100 нА | 0,20 мкА | 600 В |
| 999,9 мкА | 100 нА | 2,0 мкА | ||
| Падение напряжения 5 мВ/мкА | ||||
| Диапазон | Разрешение | Погрешность | Чувствительность | Защита |
| Переменное напряжение TrueRMS (50 Гц~400 Гц) | ||||
| 999,9 мВ | 0,1 мВ | ±(2% + 20 е.м.р.) для 50, 60 Гц ±(4% + 20 е.м.р.) для 40 ~ 400 Гц | 2,0 мВ | 600 В |
| 9,999 В | 1 мВ | 0,020 В | ||
| 99,99 В | 10 мВ | 0,20 В | ||
| 600,0 В | 100 мВ | 2 В | ||
| Диапазон | Разрешение | Погрешность | Чувствительность | Защита |
| Постоянное напряжение | ||||
| 999,9 мВ | 0,1 мВ | ±(1% + 20 е.м.р.) | 2,0 мВ | 600 В |
| 9,999 В | 1 мВ | 0,020 В | ||
| 99,99 В | 10 мВ | 0,20 В | ||
| 600,0 В | 100 мВ | 2 В | ||
| Диапазон | Разрешение | Погрешность | Защита | |
| Сопротивление | ||||
| 999,9 Ом | 100 мОм | ±(1% + 10 е.м.р.) | 600 В | |
| 9,999 кОм | 1 Ом | |||
| 99,99 кОм | 10 Ом | |||
| 999,9 кОм | 100 Ом | |||
| 9,999 МОм | 1 кОм | ±(5% + 10 е.м.р.) | ||
| 99,99 МОм | 10 кОм | |||
| Диапазон | Частота | Защита | ||
| Индикация чередования фаз | ||||
| 80 В… 480 В | 50 Гц / 60 Гц | 600 В | ||
| Диапазон | Разрешение | Погрешность | Защита | |
| Емкость | ||||
| 10,000 мкФ | 1 нФ | ±(1,5% + 5 е.м.р.) | 600 В | |
| 100,00 мкФ | 10 нФ | |||
| 1000,0 мкФ | 100 нФ | |||
| 7000 мкФ | 1 мкФ | ±(2,5% + 15 е.м.р.) | ||
| Диапазон | Разрешение | Погрешность | Защита | |
| Тестирование диодов | ||||
| 2,000 В | 1 мВ | ±(2% + 1 е.м.р.) | 600 В | |
| Диапазон | Разрешение | Погрешность | Защита | |
| Температура (термопара K-типа) | ||||
| -50 °C … 900 °C | 0,1 °C | ±(0,2% + 1 °C) | 30 В AC или 60 Впик | |
| -58 °F … 1000 °F | 0,1 °F | ±(0,2% + 2 °F) | ||
| Диапазон | Разрешение | Погрешность | Защита | |
| Полная мощность 1ф/3ф: (PF>0,5 или θ<60°) | ||||
| 60,00 кВт (<100 А) | 10 Вт | ±5%±20 е.м.р. (50, 60 Гц) | 600 В AC / 1000 А AC | |
| 600,0 кВт (>100 А) | 100 Вт | |||
| Диапазон | Разрешение | Погрешность | Защита | |
| Реактивная мощность 1ф/3ф: (PF>0,5 или θ<60°) | ||||
| 60,00 кВАр (<100 А) | 0,01 кВАр | ±(5% + 20 е.м.р.) для 50, 60 Гц | 600 В AC / 1000 А AC | |
| 600,0 кВАр (>100 А) | 0,1 кВАр | |||
| Диапазон | Разрешение | Погрешность | Защита | |
| Полная мощность | ||||
| 60,00 кВА (<100 А) | 10 ВА | ±(2,5% + 20 е.м.р.) | 600 В AC / 1000 А AC | |
| 600,0 кВА (>100 А) | 100 ВА | |||
| Диапазон | Разрешение | Погрешность | Чувствительность | |
| Фазовый угол 1ф/3ф (50 Гц, 60 Гц) | ||||
| -60° … 0° … +60° | 0,1° | ±6,0° | ACV>100 В, ACA>10 А | |
| Диапазон | Разрешение | Погрешность | Чувствительность | |
| Частота | ||||
| 40 Гц / 1 кГц | 0,1 Гц | ±(0,5% ± 2 е.м.р.) | ACV>1,2 В, ACA>6 А | |
| Параметр | Значение | |||
| Общие характеристики | ||||
| Диаметр обхвата | 42 мм | |||
| Разрядность дисплея | 4 разряда (9999 отсчетов) | |||
| Время сэмплирования | 2,5 раз/сек (1 раз/6 сек — в режиме измерения мощности) | |||
| Потребляемый ток | 25 мА | |||
| Питание | 9 В (батарея типа «Крона») | |||
| Рабочая температура | 0…50 °С | |||
| Габаритные размеры (длина, ширина, высота) | 228х76х39 мм | |||
| Масса | 465 г | |||
| № | Наименование | Количество |
| 1 | Клещи токовые многофункциональные АСМ-2209 | 1 |
| 2 | Соединительные провода (красный и черный) | 2 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Кейс для переноски | 1 |
