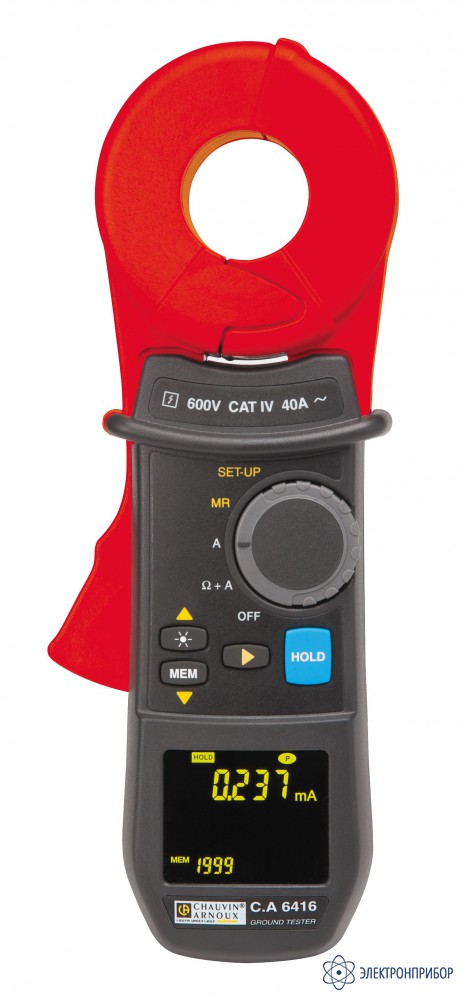

Измеритель сопротивления заземления — токовые клещи C.A 6416 являются представителями нового поколения измерителей сопротивления заземления и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов. Данный прибор дает возможность производить точные измерения сопротивления заземления в диапазоне от 0,1 до 1500 Ом, а также измеряют ток и токи утечки в диапазоне от 1 мА до 40 А действ.
Модель C.A 6416 имеет возможность звуковой сигнализации по установленным пороговым значениям и оснащена памятью, в которой может храниться до 2000 результатов измерений сопротивления заземления.Также по дополнительному заказу прибор может оснащаться беспроводным компьютерным интерфейсом BlueTooth с определением месторасположения прибора.
Корпус
Эргономичная конструкция корпуса измерителя позволяет проводить измерения одной рукой. Защитный выступ обеспечивает прибору дополнительную прочность и предохраняет руку пользователя от соскальзывания и случайного касания проверяемого провода. Высокопрочный материал Lexan® , из которого изготовлен корпус прибора, повышает надёжность в эксплуатации. При появлении царапин линзовое окно жидкокристаллического экрана легко заменяется на новое. Герметичные кнопки, которые легко нажимаются рукой в перчатке, обеспечивают прямой доступ ко всем функциям прибора.
Любое заземляющее устройство в электрической системе, имеющее множество точек соединения с землёй, может быть схематически представлено в виде электрической цепи, состоящей из ряда простых контуров (Рисунки 1 и 2). Когда испытательное напряжение Е посредством специального трансформатора, размещенного в головке прибора, прикладывается к заземляющему стержню (проводник с сопротивлением Rx), то по цепи начинает протекать результирующий ток I.
В приборе C.A 6416 генератор напряжения с постоянной частотой 2 кГц генерирует напряжение Е, а результирующий ток I улавливается приёмной катушкой, расположенной также в измерительной головке прибора. Внутренний фильтр отсекает все токи, кроме результирующего тока I, величина которого равна I = Е/Rконтура.
Зная величину Е (задаётся генератором) и I (измеряется) можно вычислить R контура (эта величина и отображается на экране прибора). Фактически, сопротивление контура R контура складывается из следующих величин:
Rx — искомое значение;
Rземли (величина, значение которой обычно гораздо меньше 1 Ома);
R1 // R2…// Rn (пренебрежимо малое значение: случай параллельного соединения ряда низкоомных цепей (заземлителей));
R соединительной шины (величина, значение которой, обычно гораздо меньше 1 Ома).
Таким образом, Rконтура = Rx + Rземли + (R1 // R2…// Rn) + Rсоединительной шины), и приблизительно: Rконтура = Rx.
| Параметр | Значение |
| Омметр для измерения сопротивления петли Дисплей на 1500 точек | |
| Диапазоны измерения (Ом) / Разрешение (Ом) / Точность | от 0,010 до 0,099 / 0,001 / ±1,5%±0,01 от 0,10 до 0,99 / 0,01 / ±1,5% ±2 r от 1,0 до 49,9 / 0,1 / ±1,5% ±r от 50,0 до 99,5 / 0,5 / ±2% ±r от 100 до 199 / 1 / ±3% ±r от 200 до 395 / 5 / ±5% ±r от 400 до 590 / 10 / ±10% ±r от 600 до 1150 / 50 / около 20% от 1200 до 1500 / 50 / около 25% |
| Частота | |
| Частота измерения | 2083 Гц |
| Частота преобразования | 50, 60, 128 или 2083 Гц |
| Измерение индуктивности петли | |
| Диапазоны измерения (мкГн) / Разрешение (мкГн) / Точность | от 10 до 100 / 1 / ±5%±r от 100 до 500 / 1 / ±3%±r |
| Контактное напряжение | |
| Диапазоны измерения (В) / Разрешение (В) | от 0,1 до 4,9 / 0,1 от 5,0 до 49,5 / 0,5 от 50,0 до 75,0 / 1 |
| Амперметр Диапазоны измерения (A) / Разрешение (A) / Точность Дисплей на 4000 точек | |
| Диапазоны измерения (A) / Разрешение(A) / Точность | от 0,200 до 0,999 мA / 1 мкA / ±2% ±50 мкА от 1,000 до 2,990 мА — от 3,00 до 9,99 мA / 10 мкA / ±2% ±50 мкА от 10,00 до 29,90 мA — от 30,0 до 99,9 мA / 100 мкA / ±2%±r от 100,0 до 299,0 мA — от 0,300 до 0,990 A / 1 мA / ±2%±r от 1,000 до 2,990 A — от 3,00 до 39,99 A / 10 мA / ±2%±r |
| Настройка | |
| Режимы | Стандарты или расширенный режим для опытных пользователей |
| Сигнализация | Настраивается на «Сопротивление», «Ток» и «Напряжение» |
| Звуковой сигнал | Вкл. |
| Режим фиксации показаний на экране (Hold) | Ручной режим или автоматический режим PRE-HOLD |
| Автоотключение | Вкл. / Выкл. |
| Общие характеристики | |
| Дисплей | OLED-дисплей на 152 сегмента. Активная область 48×39мм |
| Максимальный диаметр захвата | 36 мм |
| Объем памяти | 300 измерений с автоматической датировкой |
| Источник питания | 4 щелочных батарейки 1,5 В, LR6 (AA) или 4 аккумулятора Ni-MH |
| Автономная работа | 1440 измерений по 30 секунд |
| Калибровка | Автоматическая при включении прибора |
| Электробезопасность | МЭК61010 600 В КАТ. IV |
| Герметичность | IP40 |
| Размеры | 55×95×262 мм |
| Вес | около 935 г с батарейками |
| № | Наименование | Количество |
| 1. | Токовые клещи — измеритель сопротивления заземления C.A 6416 | 1 |
| 2. | Контейнер для переноски | 1 |
| 3. | Батарейки 1,5 В | 4 |
| 4. | Компакт-диск с руководством по эксплуатации | 1 |
