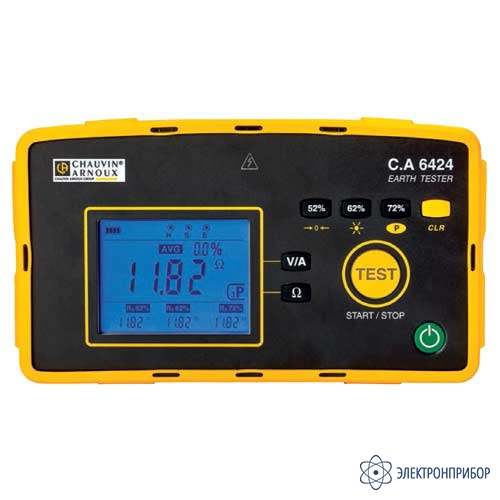

Измеритель сопротивления заземления СА6424 прост в использовании и предназначен для работы в полевых условиях, благодаря прочному корпусу IP65. Где бы ни пришлось устанавливать или проверять устройство заземления, тестер заземления СА6424 поможет провести диагностику удобно, быстро, точно, надежно и безопасно.
В тестере заземления СА6424 применен стандартный метод измерения сопротивления 2-х точечным методом, а также измерение сопротивления заземления 3-х точечным методом. Также в данной модели расширен функционал для измерения напряжения и сопротивления стержня.
Для удобства результат измерения и единица измерения непосредственно отображаются на большом дисплее с подсветкой.
Прибор строго соответствует стандартам безопасности (ЭМС МЭК 61326-1; МЭК 61010-2-030/600 В КАТ.-IV) и способен работать в сложных условиях: при высоком напряжении помех, при больших блуждающих в земле токах, при высоком сопротивлении вспомогательных цепей и т.п.
| Параметр | CA 6422 | CA 6424 |
| Напряжение (UHE) | ||
| Диапазон | — | 0,1–600 В |
| Разрешение | — | 0,1 В |
| Погрешность | — | ± (1% П + 1 емр) |
| Сопротивление (2-точечный метод) | ||
| Диапазон | 0,05–99,99 Ом/80,0–999,9 Ом/0,800–9,999 кОм/8,00–50,00 кОм | |
| Разрешение | 0,01 Ом/1 Ом/10 Ом/100 Ом | |
| Погрешность | ± (2% П +10 емр)/±(2% П +2 емр)/±(2% П +1 емр)/±(2% П +1 емр) | |
| Компенсация сопротивления проводов | — | До 5 Ом |
| Сопротивление заземления (3-точечный метод) | ||
| Диапазон | 0,5 Ом–2,000 кОм | 0,5 Ом–50,00 кОм |
| Разрешение | 0,01 Ом/0,1 Ом/1 Ом | 0,01 Ом/0,1 Ом/1 Ом/10 Ом |
| Погрешность | ±(1% П +10 емр) / ±(1% П +2 емр) / ±(1% П +1 емр) | |
| Частота измерения | 128 Гц или 256 Гц | |
| Напряжение без нагрузки | 10 В (пиковое значение) | |
| Режим измерения | Одиночное или постоянное | |
| Объем памяти | — | Регистры RE@62%; RE@52%; RE@72% |
| Вычисление средних значений | — | Вычисление среднего значения и процента отклонения относительно среднего значения |
| Измерение сопротивления стержня RH | ||
| Диапазон | — | 0,05–9,999 кОм/8–49,99 кОм |
| Разрешение | — | 1Ω/10Ω |
| Погрешность | — | ± (10% П + 1 емр) |
| Измерение напряжения USE | ||
| Диапазон | — | 0,05–9,999 кОм/8–49,99 кОм |
| Разрешение | — | 0,01 В/0,1 В |
| Погрешность | — | ± (2% П + 2 емр) |
| Сопротивление по току (посредством дополнительных клещей G72) | ||
| Диапазон | — | 0,5–999,9 мА/0,800–9,999 A/8,00–60,00 A |
| Разрешение | — | 0,1/1/10 мА |
| Погрешность | — | ±(1% П +4 емр)/±(1% П +2 емр) |
| Общие характеристики | ||
| Индикация | Пользовательский ЖК-дисплей, 206 сегментов, подсветка | |
| Режим измерения | R 2P (Ом), R 3P (Ом) | V, I, R 2P (Ом), R 3P (Ом) |
| Источник питания | 6 батареек LR6 или AA | 6 аккумуляторов NiMH, время зарядки около 6 ч |
| Зарядное устройство | — | Внутреннее через сетевой адаптер/USB (входит в комплект поставки) |
| Автоотключение | — | Возможность отключения |
| Автономная работа | >2000 измерений сопротивления заземления 3-точечным методом при 100 Ом | >1500 измерений сопротивления заземления 3-точечным методом при 100 Ом |
| Условия хранения | От -40 до +70 °C (без батареек или аккумуляторов) | |
| Условия эксплуатации | От -10 до +50 °C | |
| Защита | До 600 В между любыми из 3-х входных клемм | |
| Степень защиты IP/IK | IP65 согласно МЭК C60529/IK04 согласно МЭК 50102 | |
| Испытание на прочность при падении | 1 м согласно МЭК 61010-1 | |
| Стандарты / электробезопасность | ЭМС МЭК 61326-1; МЭК 61010-2-030/600 В КАТ.-IV | |
| Соответствие стандарту МЭК 61557 | МЭК 61557-1 и МЭК 61557-4 | |
| Размеры | 223 х 126 x 70 мм | |
| Вес | 1 кг | |
| № | Наименование | Количество |
| 1 | Измеритель сопротивления заземления CA 6424 | 1 |
| 2 | Сетевое зарядное устройство USB 2A | 1 |
| 3 | Шнур питания USB c мини-разъемом | 1 |
| 4 | Аккумуляторные батареи NiMH | 6 |
| 5 | Сумка для переноски | 1 |
| 6 | Краткое руководство на нескольких языках | 1 |
| 7 | Лист данных по безопасности | 1 |
| 8 | информационный лист об аккумуляторной батарее | 1 |
