Токовые клещи серии CL позволяют измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.
| Параметр | CL120 | CL130 | CL135 | CL150 | CL155 | CL220 | CL235 | CL250 | CL255 | CL320 | CL340 | CL345 | CL360 |
| Шкала цифровая | 1999 | 1999 | 1999 | 3999 | 3999 | 3999 | 3999 | 3999 | 3999 | 1999 | 3999 | 4200 | 1999 |
| Шкала линейная | — | — | — | — | — | — | — | — | — | — | — | — | — |
| Постоянный ток | — | — | — | — | — | ● | ● | ● | ● | — | — | — | — |
| Переменный ток | 20/200 А; 0,01 А; ±2 %; 40 Гц…1 кГц | 200/600 А; 0,1 А; ±1 %; 40 Гц…1 кГц | 200/600 А; 0,1 А; ±1,5 %; 40 Гц…1 кГц | 400/2000 А; 0,1 А; ±1 %; 40 Гц…1 кГц | 400/2000 А; 0,1 А; ±1 %; 40 Гц…1 кГц | 40/300 А; 0,01 А; ±1 %; 20 Гц…1 кГц | 400/600 А; 0,1 А; ±1,5 %; 40 Гц…1 кГц | 400/2000 А; 0,1 А; ±1,5 %; 40 Гц…1 кГц | 400/2000 А; 0,1 А; ±1,5 %; 30 Гц…1 кГц | 20/200 мА/200 А; 0,01 мА; ±2 %; 40…400 Гц | 40/400 мА/400 А; 0,01 мА; ±0,5 %; 20 Гц…1кГц | 40/400 мА/400 мА; 0,01 А; ±0,5 %; 20 Гц…1кГц | 200 мА/2/20/200/1000 A; 0,1 мА; ±2 %; 40 Гц…1кГц |
| Постоянное напряжение | — | — | — | ● | ● | — | ● | ● | — | — | — | — | — |
| Переменное напряжение | — | ● | ● | ● | ● | — | ● | ● | — | — | — | — | — |
| Измерение среднеквадратных значений | — | — | ● | — | ● | — | — | — | — | — | — | ● | — |
| Сопротивление | — | ● | ● | ● | ● | — | ● | ● | — | — | — | — | — |
| Частота | — | — | — | — | — | — | ● | — | — | — | — | — | — |
| Температура | — | — | — | — | — | — | — | — | — | — | — | — | — |
| Прозвон цепи | — | ● | ● | ● | ● | — | ● | ● | — | — | — | — | — |
| Запоминание пиковых значений | — | — | — | ● | ● | — | ● | ● | — | — | ● | ● | ● |
| Запись результатов измерений | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Выбор предела измерений | Ручн. | Ручн. | Ручн. | Авт./Ручн. | Авт./Ручн. | Авт. | Авт. | Авт./Ручн. | Авт. | Ручн. | Ручн. | Ручн. | Ручн. |
| Аналоговый выход | — | — | — | ● | ● | — | — | ● | ● | — | — | — | — |
| Вывод форм сигналов на монитор | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| Выключатель фильтра | — | — | — | — | — | — | — | — | — | ● | ● | ● | ● |
| Размер провода, мм | ø24 | ø30 | ø30 | ø54 | ø54 | ø24 | ø33 | ø55 | ø55 | ø24 | ø40 | ø40 | ø68 |
| Источник питания | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея |
| Рабочий диапазон температур | 0…40°C | -10…50°C | -10…50°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | -10…50°C |
При 23°С ± 5°С, относительной влажности не более 75%.
Погрешность: ± % от показаний + разряд).
| Диапазон | Погрешность |
| Переменный ток | |
| 400 A | 1,0 + 3 (50/60 Гц) 2,0 + 3 (40~1 кГц) |
| 2000A (0~1500 A) | 1,0 + 3 (50/60 Гц) 3,0 + 3 (40~1 кГц) |
| 2000A (1500~2000 A) | 3,0 (50/60 Гц) |
| Напряжение переменного тока | |
| 40/400/750 В | 1,0 + 2 (50/60 Гц) 1,5 + 3 (40~1 кГц) |
| Напряжение постоянного тока | |
| 40/400/1000 В | 1,0 + 2 |
| Сопротивление | |
| 400/4к/40к/400 кОм | 1,5 + 2, звуковой сигнал срабатывает при значениях ниже 50±35 Ом (проверка непрерывности) |
| Выход постоянного тока | |
| 400 A (0~400 мВ) | ± 1,5% от показаний ± 0,5 мВ (50/60 Гц) ± 2,5% от показаний ± 0,5 мВ (40~1 кГц) |
| 2000A (0~150 мВ/0~1500 A) | ± 1,5% от показаний ± 0,5 мВ (50/60 Гц) ± 3,5% от показаний ± 0,5 мВ (40~1 кГц) |
| 2000 A (0~150 мВ/0~1500 A) | ± 3,5% от показаний (50/60Гц) |
| Параметр | Значение |
| Основные технические характеристики | |
| Метод определения | Истинное среднеквадратичное значение |
| Экран | ЖКД (Цифровая индикация: 4000 подсчётов) |
| Время отклика | 2 секунды |
| Переключение диапазонов | Вручную (В диапазоне переменного тока)/ Автоматически (в диапазонах напряжения переменного тока и сопротивления) |
| Сохранение данных | Во всём диапазоне |
| Сохранение максимумов | В диапазоне переменного тока |
| Рабочая температура и влажность | 0-40°С, относительная влажность не более 85% (без конденсации) |
| Температурный коэффициент | — |
| Воздействие внешних магнитных полей | Не более 1A при 400A/м |
| Воздействие положения проводника | ± (2,0% от показаний + 3 разряда) или менее |
| Стандарты безопасности | Соответствует EN 61010-1, EN61010-2-031, EN61010-2-032 |
| Напряжение цепи | Ср. кв. значение не более 1000 В |
| Выдерживаемое напряжение | 5,55 кВ переменного тока в течение одной минуты |
| Электропитание | R6P(SUM-3) х 2 или LR6 х 2 |
| Срок службы батареи | Прибл. 80 часов (непрерывно) |
| Потребляемый ток | Прибл. 7 мА |
| Функция спящего режима | Автоматическое выключение через 10 минут после последнего переключения |
| Диаметр измеряемого проводника | Не более 54 мм |
| Размеры | 105(Ш) х 247(В) х 49(Г) мм |
| Вес | 470 г |
| № | Наименование | Количество |

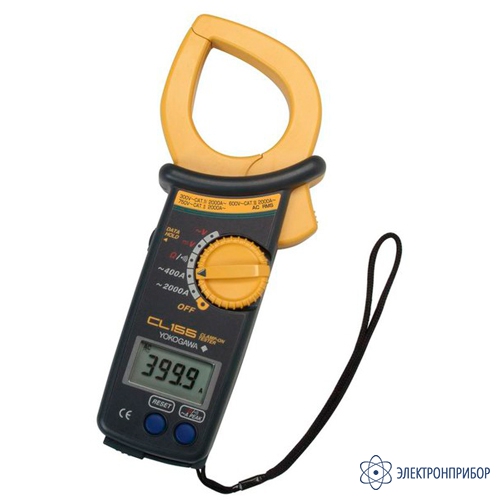

| 1 | Клещи токоизмерительные CL155 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Методика поверки | 1 |
