Токовые клещи серии CL позволяют измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.
| Параметр | CL120 | CL130 | CL135 | CL150 | CL155 | CL220 | CL235 | CL250 | CL255 | CL320 | CL340 | CL345 | CL360 |
| Шкала цифровая | 1999 | 1999 | 1999 | 3999 | 3999 | 3999 | 3999 | 3999 | 3999 | 1999 | 3999 | 4200 | 1999 |
| Шкала линейная | — | — | — | — | — | — | — | — | — | — | — | — | — |
| Постоянный ток | — | — | — | — | — | ● | ● | ● | ● | — | — | — | — |
| Переменный ток | 20/200 А; 0,01 А; ±2 %; 40 Гц…1 кГц | 200/600 А; 0,1 А; ±1 %; 40 Гц…1 кГц | 200/600 А; 0,1 А; ±1,5 %; 40 Гц…1 кГц | 400/2000 А; 0,1 А; ±1 %; 40 Гц…1 кГц | 400/2000 А; 0,1 А; ±1 %; 40 Гц…1 кГц | 40/300 А; 0,01 А; ±1 %; 20 Гц…1 кГц | 400/600 А; 0,1 А; ±1,5 %; 40 Гц…1 кГц | 400/2000 А; 0,1 А; ±1,5 %; 40 Гц…1 кГц | 400/2000 А; 0,1 А; ±1,5 %; 30 Гц…1 кГц | 20/200 мА/200 А; 0,01 мА; ±2 %; 40…400 Гц | 40/400 мА/400 А; 0,01 мА; ±0,5 %; 20 Гц…1кГц | 40/400 мА/400 мА; 0,01 А; ±0,5 %; 20 Гц…1кГц | 200 мА/2/20/200/1000 A; 0,1 мА; ±2 %; 40 Гц…1кГц |
| Постоянное напряжение | — | — | — | ● | ● | — | ● | ● | — | — | — | — | — |
| Переменное напряжение | — | ● | ● | ● | ● | — | ● | ● | — | — | — | — | — |
| Измерение среднеквадратных значений | — | — | ● | — | ● | — | — | — | — | — | — | ● | — |
| Сопротивление | — | ● | ● | ● | ● | — | ● | ● | — | — | — | — | — |
| Частота | — | — | — | — | — | — | ● | — | — | — | — | — | — |
| Температура | — | — | — | — | — | — | — | — | — | — | — | — | — |
| Прозвон цепи | — | ● | ● | ● | ● | — | ● | ● | — | — | — | — | — |
| Запоминание пиковых значений | — | — | — | ● | ● | — | ● | ● | — | — | ● | ● | ● |
| Запись результатов измерений | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Выбор предела измерений | Ручн. | Ручн. | Ручн. | Авт./Ручн. | Авт./Ручн. | Авт. | Авт. | Авт./Ручн. | Авт. | Ручн. | Ручн. | Ручн. | Ручн. |
| Аналоговый выход | — | — | — | ● | ● | — | — | ● | ● | — | — | — | — |
| Вывод форм сигналов на монитор | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| Выключатель фильтра | — | — | — | — | — | — | — | — | — | ● | ● | ● | ● |
| Размер провода, мм | ø24 | ø30 | ø30 | ø54 | ø54 | ø24 | ø33 | ø55 | ø55 | ø24 | ø40 | ø40 | ø68 |
| Источник питания | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея | Батарея |
| Рабочий диапазон температур | 0…40°C | -10…50°C | -10…50°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | 0…40°C | -10…50°C |
| Измеряемая величина | Верхние пределы поддиапазонов измерений | Разрешение | Пределы допускаемой погрешности измерений в диапазоне частот | ||
| Постоянный ток | от 50 до 60 Гц | от 40 до 1000 Гц | |||
| Наряжение постоянного / переменного тока | 40 А 300 А ( от 20 до 200 А ) 300 А ( от 200 до 300 А ) | 0,01 А 0,1 А 1 А | ± (0,01 I + 0,04 А ) ± (0,015 I + 0,4 А ) ± (0,03 I) | ± (0,01 I + 0,04 А ) ± (0,015 I + 0,4 А ) ± (0,035 I) | от 20 до 1000 Гц ± (0,025 I + 0,04 А ) ± (0,025 I + 0,4 А ) ± (0,04 I) |
| Рабочие условия эксплуатации: — Температура окружающего воздуха , ° С — Относительная влажность при температуре 40° С , | от 0 до 40 до 85 | ||||
| Напряжение питания , В | 3 | ||||
| Габаритные размеры мм , не более | 147 х 59 x 25 | ||||
| Измерительный диаметр , мм , не более | 24 | ||||
| Масса , кг , не более | 0,1 | ||||
| № | Наименование | Количество |

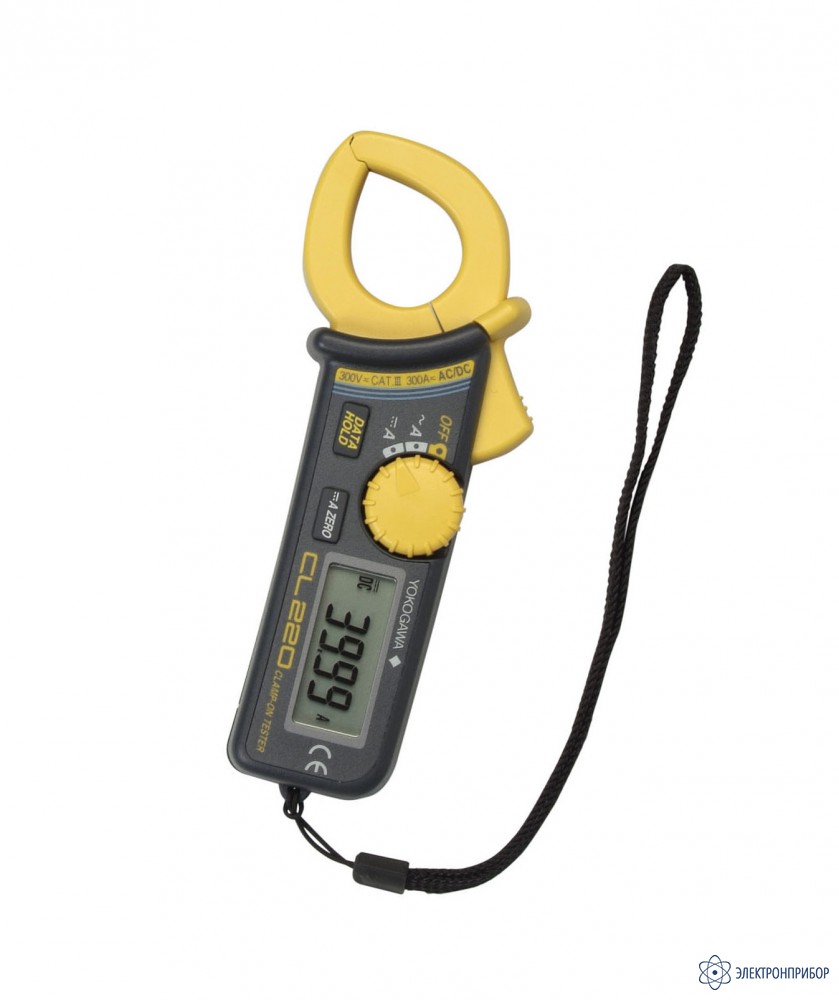

| 1 | Клещи токоизмерительные CL220 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Методика поверки | 1 |
