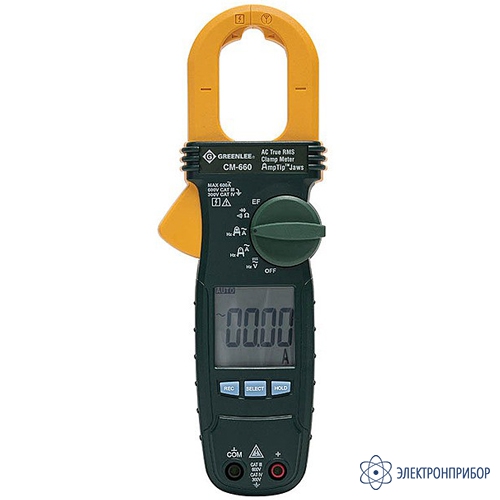

CM-660 — токовые клещи стандартной серии. Они позволяют выполнить базовые тесты электрических цепей путем измерения таких параметров как переменный ток, постоянное и переменное напряжение, сопротивление, частота. Наличие в токовых клещах CM-660 ряда сервисных функций, позволяют упростить и сделать более комфортным процесс тестирования цепи.
| Диапазон | Погрешность на частоте 50 Гц — 60 Гц | ||||
| Переменный ток (Режим AmpTip™) | |||||
| < 0.20 A | не установлено | ||||
| 0.00 A — 3.99 A | ± (1.5% + 0.15 A) | ||||
| 4.00 A — 60.00 A | ± (1.5% + 0.05 A) | ||||
| Переменный ток (только для моделей CM-660, CM-860, and CMH-600) | |||||
| 0.00 A — 0.19 A | не установлено | не установлено | * Для всех измерений, когда проводник не находится в центре губок клещей (к погрешности измерений прибавляется погрешность расположения проводника 2,0%). | ||
| 0.20 A – 5.99 A | ± (1.8% + 0.15 A) | ± (2.0% + 0.15 A) | |||
| 6.00 A — 60.00 A | ± (1.8% + 0.05 A) | ± (2.0% + 0.05 A) | |||
| 60.0 A — 600.0 A | ± (1.8% + 0.5 A) | ± (2.0% + 0.5 A) | |||
| Диапазон | Погрешность в диапазоне 50 Гц — 60 Гц | Комментарий | |||
| Переменное напряжение | |||||
| 600.0 | ± (1.0% + 0.5 В) | Входное сопротивление: 10 МОм, 100 пФ | |||
| Постоянное напряжение | |||||
| 600.0 | ± (1.0% + 0.5 В) | Входное сопротивление: 10 МОм, 100 пФ | |||
| Переменное + постоянное напряжение | |||||
| 600.0 | ± (1.2% + 0.7 В) | Входное сопротивление: 10 МОм, 100 пФ | |||
| Диапазон | Отображение | ||||
| Бесконтактное определение напряжения | |||||
| 10 В ~ 36 В | — | ||||
| 23 В ~ 83 В | — | ||||
| 59 В ~ 165 В | — | ||||
| 124 В ~ 330 В | —- | ||||
| 250 В ~ 600 В | —— | ||||
| Функция | Чувствительность (синус RMS) * | Диапазон | Диапазон измерений | Погрешность | |
| Частота | |||||
| 600 В | 50 В | 5.00 Гц ~ 999.9 Гц | xx.xx | ± (1.0% + 0.05 Гц) | |
| 60.0 A AmpTip™ | 40 A | 50.00 Гц ~ 400.0 Гц | xxx.x | ± (1.0% + 0.5 Гц) | |
| 60.00 A, 600.0 A | 40 A | 50.00 Гц ~ 400.0 Гц | |||
| Диапазон | Погрешность | ||||
| Сопротивление | |||||
| 600.0 Oм | ± (1.0% + 0.5 Ом) | ||||
| 6.000 кОм | ± (1.0% + 0.005 кОм) | ||||
| 60.00 кОм | ± (1.0% + 0.05 кОм) | ||||
| Прозвонка цепи | |||||
| Диапазон сопротивлений 10 Ом – 250 Ом; Время ответа: 32 мс | |||||
| Параметр | Значение | ||||
| Общие характеристики | |||||
| Тип дисплея | LCD, 3-5/6 дюймов, цифровой, максимальное число на дисплее – 6000 | ||||
| Изменение полярности | Автоматически | ||||
| Время обновления дисплея | 5 раз/сек | ||||
| Температура эксплуатации | 0 °C … 31 °C | ||||
| Относительная влажность эксплуатации | 0% … 80% без конденсации | ||||
| Высота над уровнем моря эксплуатации | до 2000 м | ||||
| Температура хранения | -20 °C до 60 °C | ||||
| Относительная влажность хранения | 0% до 80% без конденсации (с извлеченной батареей) | ||||
| Питание | Две батареи 1.5 V типа AAA (NEDA 24A или IEC LR03) | ||||
| Габариты | 217 мм x 76 мм x 37 мм | ||||
| № | Наименование | Количество |
| 1 | Токовые клещи CM-660 | 1 |
