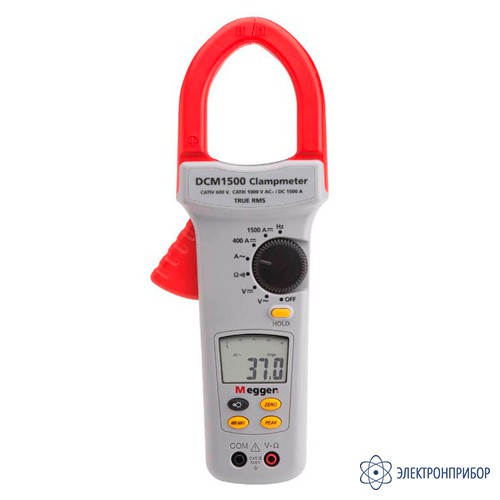

Клещи DCM1500 представляют собой многофункциональный переносной цифровой измерительный прибор, в котором применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.
Клещи выпускаются в следующих модификациях: DCM300E, DCM310, DCM320, DCM330, DCM340, DCM1500. Модификации отличаются между собой набором выполняемых функций, видом детектора, характеристиками, габаритами и массой.
Для измерения напряжения и силы переменного тока в приборах использованы детекторы средневыпрямленных значений или истинных среднеквадратических (True RMS) значений — модификация DCM1500.
Измерение силы тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение напряжения, сопротивления, частоты производится с помощью отдельных измерительных входов.
Выбор режимов работы клещей DCM1500 осуществляется при помощи ползункового (или поворотного) переключателя функций и функциональных кнопок. Результаты измерений отображаются на ЖК-дисплее.
Прибор DCM1500 имеет сервисные функции подсветки дисплея, индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания измеренного значения, автоматического/ручного выбора диапазона измерений, проверки целостности электрической цепи и проверки диодов со звуковой сигнализацией.
На лицевой панели корпуса размещены переключатель функций, функциональные кнопки, ЖК-дисплей, разъемы для подключения измерительных кабелей. На задней панели размещен батарейный отсек.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
| Измеряемая физическая величина | Пределы (диапазоны) измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| Технические характеристики | |||
| Напряжение постоянного тока | 400,0 В | 0,1 В | ±(0,007 ∙ Uизм. + 2 е.м.р.) |
| 1000 В | 1 В | ||
| Напряжение переменного тока. Частота от 50 до 500 Гц | 400,0 В | 0,1 В | ±(0,001 ∙ Uизм. + 5 е.м.р.) 1) |
| 750 В | 1 В | ||
| Сила постоянного тока | 400 А | 0,1 А | ±(0,01 ∙ Iизм. + 3 е.м.р.) |
| 1000 А | 1 А | ±(0,019 ∙ Iизм. + 7 е.м.р.) | |
| 1500 А | 1 А | ±(0,025 ∙ Iизм. + 7 е.м.р.) | |
| Сила переменного тока. Частота от 50 до 60 Гц | 400 А | 0,1 А | ±(0,015 ∙ Iизм. + 5 е.м.р.) |
| 1000 А | 1 А | ±(0,019 ∙ Iизм. + 7 е.м.р.) | |
| 1500 А | 1 А | ±(0,025 ∙ Iизм. + 7 е.м.р.) | |
| Сила переменного тока. Частота от 61 до 400 Гц | 400 А | 0,1 А | ±(0,019 ∙ Iизм. + 5 е.м.р.) 1) |
| Сила переменного тока. Частота от 61 до 200 Гц | от 60,0 до 400,0 А | 0,1 А | ±(0,025 ∙ Iизм. + 7 е.м.р.) |
| от 400 до 600 А | 1 А | ±(0,03 ∙ Iизм. + 7 е.м.р.) | |
| Электрическое сопротивление | от 0 до 400,0 Ом | 0,1 Ом | ±(0,01 ∙ Rизм. + 3 е.м.р.) |
| Частота | от 20 до 400 Гц | 1 Гц | ±(0,001 ∙ Fизм. + 2 е.м.р.) |
| Примечание: U изм. — измеренное значение напряжения; I изм. — измеренное значение силы тока; R изм. — измеренное значение электрического сопротивления; F изм. — измеренное значение частоты; е.м.р. — единица младшего разряда; 1) — при измерениях в диапазоне менее 15 % от предела измерений к пределу допускаемой абсолютной погрешности прибавляется 2 е.м.р; Температурный коэффициент: 0,2 ∙Δ /° С, где Δ — абсолютная погрешность. | |||
| Общие характеристики | |||
| Параметр | Значение | ||
| Электрическое питание | 9 В; одна батарея 6LR61 | ||
| Габаритные размеры, мм, (длина×ширина×высота) | 275 × 105 × 48 | ||
| Масса, кг | 0,524 | ||
| Нормальные условия применения: — температура окружающего воздуха, °С — относительная влажность воздуха, % | от плюс 18 до плюс 28 до 80 | ||
| Рабочие условия применения: — температура окружающего воздуха, °С — относительная влажность воздуха, % | от 0 до плюс 50 до 45 при плюс 50 °С; до 75 при плюс 40 °С ; до 80 при плюс 30 °С | ||
| № | Наименование | Количество |
| 1 | Токовые клещи DCM1500 | 1 |
| 2 | Сумка для переноски | 1 |
| 3 | Кабель измерительный с пробниками | 2 |
| 4 | Батарея питания 6LR61 | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Методика поверки | 1 |
