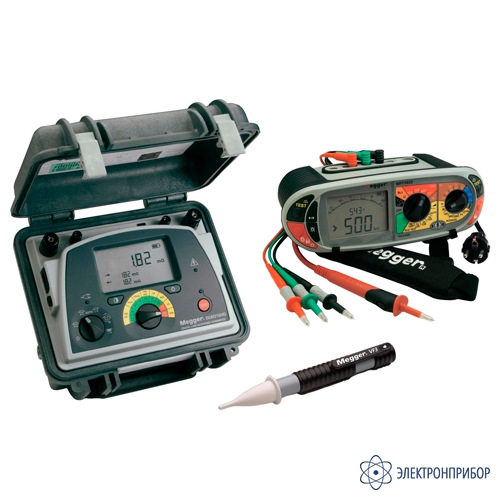

Комплект DLRO10HD/MFT1835/VF3 состоит из микроомметра DLRO10HD, многофункционального тестера MFT1835 и указателя напряжения VF3.
Измерители малых сопротивлений DLRO10HD предназначен для измерения малых активных сопротивлений цепей с большой индуктивностью.
Основная область применения – проверка рельсов, авиационных конструкций, обмоток трансформаторов, электрических машин и переключателей обмоток в производственных и полевых условиях.
Прибор DLRO10HD предназначенн для работы в тяжелых условиях, совмещает в себе простоту работы в выбранном диапазоне с возможностью проведения последовательных измерений и заряда батарей от питающей сети. Выполненный в прочном корпусе, прибор одинаково удобен при работе, как в суровых условиях, так и при производственных испытаниях. Прибор имеет класс защиты IP65 при закрытой крышке и IP54 при открытой крышке. Крышка выполнена съемной для облегчения доступа к измерительным щупам. Двойной ручной щуп DH4 компании Megger с проводниками 1.2 м является стандартным, и имеется возможность подключения щупов другой длины и с другими наконечниками.
Микроомметр DLRO10HD предоставляет пять режимов измерения, выбираемых переключателем. Органы управления просты и удобны в обращении в любой одежде, в том числе при использовании резиновых защитных перчаток. Пять режимов включают в себя два автоматических режима, зависящих от способа подключения щупов, для уменьшения времени измерения и увеличения производительности. Для преодоления термоЭДС, ток протекает через испытуемую схему в обоих направлениях и высчитывается усредненное значение сопротивления. Если пользователю необходимо провести серию быстрых измерений и влияние термоЭДС не важно, однонаправленный автоматический режим снижает в 2 раза время измерения за счет пропускания тока только в одном направлении. Остальные режимы – это последовательное измерение с фиксацией измерения каждые 3 секунды и однонаправленный индуктивный режим.
Прибор DLRO10HD приспособлен для измерения тонких проводников, шин и качества соединений, так как имеет 10-амперный диапазон для измерения сопротивлений до 250 мОм. Измерения на электрических двигателях и генераторах будут индуктивными и требуют от пользователя понимания индуктивного режима и процесса заряда перед достижением правильного результата измерения. Электромагнитный шум, индуцируемый в щупах может влиять на результат измерения. Символ шума предупреждает пользователя и прекращает измерение, когда прибор обнаруживает наличие шума выше порогового значения. При соединении двух разнородных металлов возникает эффект термопары. Пользователь должен выбрать двунаправленный режим для исключения этого эффекта. Прибор измеряет сопротивление при протекании тока в обоих направлениях и усредняет результат.
Многофункциональный тестер MFT1835 состоит из трех приборов, предназначенных для испытаний низковольтных электрических установок. Он обеспечивает выполнение всех тестов, требующихся для электрической сертификации промышленного, коммерческого и бытового оборудования со стационарной электропроводкой, и включают в себя следующее:
Прибор MFT1835 имеет уровень безопасности CAT IV по EN61010, рассчитанный на возможность присоединения к низковольтным системам без защитного устройства, таким образом, обеспечивая безопасность соединения в любом месте системы вплоть до трансформатора питания без риска повреждения из-за больших переходных бросков.
Уникальный современный дизайн прибора MFT1835 позволяет его эксплуатировать, когда он стоит на полу или подвешен у пояса оператора с помощью поставляемого наплечного ремня, либо удерживать его во время работы одной рукой. Двойные кнопки TEST и LOCK – по одной паре с каждой стороны – обеспечивают легкую работу с прибором как левой, так и правой рукой.
Использование кодированных цветом поворотных органов управления обеспечивает легкость и простоту выбора диапазона. Это также снижает риск использования неверной функции или диапазона. В тестере MFT1835 используется запатентованный компанией Megger большой, легкочитаемый дисплей с подсветкой и цифровой/аналоговой (в виде дугообразной шкалы) формами индикации данных. Аналоговая форма обеспечивает индикацию флуктуирующих показаний, а цифровая – возможность регистрации точных результатов. Этот двойной дисплей показывает параметры тестирования одновременно с измеряемой величиной, например, выходным напряжением при испытании изоляции или значением сопротивления в MΩ.
Визуальные и звуковые предупреждения об опасных ситуациях являются главными при тестировании высокоэнергетических систем. Тестер MFT1835 включает в себя полную защиту входа и функции предупреждения при появлении напряжения опасной величины. Если имеется напряжение в цепи во время измерения сопротивления изоляции или контроля целостности, то его величина отображается на экране. Если оно превышает безопасный уровень, то дальнейшее испытание блокируется, и выдаются предупреждающие звуковые сигналы, обеспечивая дополнительный уровень безопасности.
Тестер MFT1835 имеет внутренние аккумуляторы и зарядное устройство со временем зарядки менее 4-х часов, что позволяет существенно повысить эффективность работы.
Защищенный и полностью соответствующий всем требованиям Координирующего документа 60364 на основе ряда стандартов, включая VDE 0100 и BS7671, новый тестор MFT1835 реализует все самые современные технологии измерения в компактном легком исполнении, полностью защищенном и применимом, как для однофазных, так и трехфазных электрических установок.
Новые функции включают в себя: двухпроводную технологию тестирования контура короткого замыкания без срабатывания УЗО, полное тестирование УЗО в том числе и типа В, а также самый современный бесконтактный способ измерения сопротивления на землю.
Тестер MFT1835 имеет встроенную память и возможность связи по Bluetooth для выгрузки данных из памяти, используя поставляемую утилиту Download Manager (менеджер скачивания) компании Megger для простого заполнения формы результатов испытаний с помощью дополнительного программного обеспечения (ПО) PowerSuite компании Megger.
Тестер MFT1835 предназначен для использования в жестких условиях эксплуатации и имеет исключительно высокий уровень надежности. Он имеют резиновое покрытие корпуса для дополнительной защиты и лучшего удерживания прибора. Класс защиты прибора от пыли и влаги – IP54, а уровень безопасности CAT IV по EN61010.
Тестер MFT1835 имеет одну из лучших в классе защиту входа от ошибок коммутации и переходных напряжений, что не обеспечивают другие тестеры.
Работа с прибором MFT1835 наглядна и проста – он не имеет никаких скрытых меню или трудных для понимания экранов.
Тесты выбираются легко, используя поворотные переключатели с цветной кодировкой, а результаты испытаний отображаются на высококонтрастном двойном дисплее с подсветкой.
В стандартную комплектацию тестера MFT1835 входит 3-х проводной испытательный кабель и силовой соединительный кабель, коммутируемый щуп для быстрого и простого выполнения тестирования, а также полный сертификат калибровки на 12 месяцев и 3-х летняя гарантия. Весь комплект прибора размещен в прочном формованном корпусе с отделением для дополнительных принадлежностей, например, испытательного комплекта для измерения сопротивления на землю, включающего в себя 2 стержня и 3 длинных испытательных провода.
VF3 — недорогой прибор для определения наличия напряжения переменного тока. Компактый и очень удобный в работе прибор внешне напоминает обычную шариковую ручку. Прибор служит для быстрого определения напряжения переменного тока от 90 В до 600 В при частоте 50 или 60 Гц в проводке и кабелях, розетках, электрощитках. Обнаружение напряжения – емкостное, при обнаружении загорается ярко-красный светодиод VF3, который расположен в белом пластиковом наконечнике. VF3 имеет функцию звуковой сигнализации, которая срабатывает одновременно с красным светодиодом. Для удобства работы в плохо освещенных местах в индикатор напряжения VF3 встроен яркий светодиодный фонарь.
Указатель напряжения полезный не только в работе, но и в хозяйстве инструмент, который должен присутствовать в каждой квартире или доме. С его помощью можно легко определить наличие или отсутствие фазы в розетке, выключателе, на вводном автомате и счетчике электроэнергии. Он может определить разрывы в проводниках путем трассировки вдоль кабеля от источника до точки, где индикатор больше не горит, а также определить перегоревший в схеме предохранитель.
| Измерительный ток | Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| Технические характеристики | |||
| 10 А | 2500,0 мкОм | 0,1 мкОм | ±(0,002 ∙ Rизм. + 2 е.м.р.) |
| 10 А | 250,00 мОм | 10 мкОм | ±(0,002 ∙ Rизм. + 5 е.м.р.) |
| 1 А | 25,000 мОм | 1 мкОм | ±(0,002 ∙ Rизм. + 2 е.м.р.) |
| 1 А | 2500,0 мОм | 100 мкОм | |
| 100 мА | 250,00 мОм | 10 мкОм | |
| 10 мА | 2500 мОм | 100 мкОм | |
| 1 мА | 25,000 Ом | 1 мОм | |
| 100 мкА | 250,00 Ом | 10 мОм | |
| 100 мкА | 2500,0 Ом | 100 мОм | |
| Примечание: Rизм. — измеренное значение сопротивления. | |||
| Параметр | Значение | ||
| Общие характеристики | |||
| Электрическое питание | От 90 до 264 В, 50/60 Гц или встроенная аккумуляторная батарея | ||
| Интерфейс связи | нет | ||
| Габаритные размеры, мм, (длина×ширина×высота) | 315 × 285 × 181 | ||
| Масса, кг | 6,7 | ||
| Нормальные условия применения | температура воздуха от +5 до +40 °С относительная влажность воздуха до 80% | ||
| Рабочие условия применения | температура воздуха от -10 до +50 °С относительная влажность воздуха до 90% при +40 °С | ||
| Температурный коэффициент | 0,01 %/ °С | ||
| Параметр | Значение | |
| Измерение сопротивления изоляции | ||
| Выходное напряжение | 0% +20% при номинальной нагрузке или меньше | |
| Погрешность отображения напряжения | ±3% ±3 цифры, ±0.5% от номинального напряжения | |
| Ток короткого замыкания | 1.5 мА номинальный испытательный ток | |
| Испытательный ток на нагрузке | 1 мА при минимально допустимых параметрах изоляции | |
| Погрешность измерения | ||
| 1000 В | 10 kΩ ~ 999 MΩ | ±3% ±2 цифры |
| 500 В | 10 kΩ ~ 500 MΩ | ±3% ±2 цифры |
| >500 MΩ | ±10% ±4 цифры | |
| 250 В | 10 kΩ ~ 250 MΩ | ±3% ±2 цифры |
| >250 MΩ | ±10% ±4 цифры | |
| 100 В | 10 kΩ ~ 100 MΩ | ±3% ±2 цифры |
| >100 MΩ | ±10% ±4 цифры | |
| Контроль целостности цепи / измерение сопротивления | ||
| 0.01 Ω ~ 99.9 Ω | ±2% ±2 цифры | |
| 100 Ω ~ 99.9 kΩ | ±5% ±2 цифры | |
| Напряжение разомкнутой цепи | 5 В ±1 В | |
| Испытательный ток (0 Ω ~ 9.99 Ω) | 205 мА или 15 мА (выбирается пользователем) ± 5 мА | |
| Тестирование контура короткого замыкания | ||
| Подводимое напряжение фаза/земля | 48 В ~ 280 В (45 Гц ~ 65 Гц) | |
| Подводимое напряжение фаза/фаза | 48 В ~ 280 В (45 Гц ~ 65 Гц) | |
| Погрешность тестов фаза-нейтраль / фаза-фаза | ±5% ±5 цифр | |
| Погрешность тестов фаза-земля* | 0.1 Ω ~ 39.9 Ω | 40.0 Ω ~ 1000 Ω |
| ±5% ±5 цифр ± порог шума | ±10% ±5 цифр | |
| Диапазон отображения | 0.01 Ω ~ 1000 Ω | |
| Диапазон ожидаемого тока короткого замыкания при тесте фаза-земля | 20 кA | |
| Диапазон максимального ожидаемого тока короткого замыкания при тесте фаза-фаза | 20 кA | |
| Тесты УЗО | ||
| Подача вплоть до 100 мА | 48 В ~ 480 В (45 Гц ~ 65 Гц) | |
| Подача вплоть до 1 A | 48 В ~ 280 В | |
| Тип УЗО | Тип AC, A, S. Тип B (чистый постоянный ток) | |
| Тест без срабатывания УЗО (1/2xI) | –10% ~ –0% | |
| Тест со срабатыванием УЗО (1xI, 2xI и 5xI) | +0% ~ +10% | |
| Напряжение прикасания (0 ~ 253 В) | +5% +15% ±0.5 В | |
| Время срабатывания | ±1% ±1 мс | |
| Ток срабатывания | ±5% | |
| Пошаговое увеличение с переменным шагом (в зависимости от УЗО) | 10 мА ~ 50 мА — Шаги 1 мА | |
| 50 мА ~ 500 мА — Шаги 5 мА | ||
| 500 мА ~ 1000 мА — Шаги 10 мА | ||
| Измерение параметров сети | ||
| Напряжение | 10 V ~ 600 В (15 ~ 400 Гц) | |
| Индикация последовательности фаз | L1–L2–L3 и L1–L3–L2 | |
| Частота | 15 Гц ~ 99 Гц ±0.5% ±1 цифра | |
| 100 Гц ~ 400 Гц ±2.0% ±2 цифры | ||
| Разрешение по частоте | 0.1 Гц | |
| Измерение сопротивления на землю | ||
| Разрешение | 0.01 Ω | |
| Ток | 0.45 мА или 4.5 мА | |
| Подавление помех | 20 В от пика до пика (7 В СКЗ) | |
| Макс. сопротивления щупов Rp и Rc | 100 kΩ при 50 В 5 kΩ при 25 В 2 и 3 полюсный метод (0.01 Ω ~ 1.999 kΩ) ±2.0% ±3 цифры | |
| Дистанционный метод | (1.00 Ω ~ 1.999 kΩ) ±5.0% ±3 цифры | |
| Бесстержневой метод | (1.00 Ω ~ 199 Ω) ±7.0% ±3 цифры | |
| Измерение тока (через дополнительные токовые клещи) | ||
| Погрешность | ±5.0% ±3 цифры | |
| Диапазон | От 0.1 мА до 200 A перемен. тока | |
| Разрешение | 0.1 мА | |
| Вход для сигнала датчика в мВ, включая датчик температуры (отдельный модуль другой фирмы) | ||
| Погрешность | ±1.0% ±2 цифры | |
| Диапазон | От 0.0 мВ до ±199.9 мВ пост. тока | |
| Разрешение | 0.1 мВ | |
| Общие данные | ||
| Питание | Щелочные аккумуляторы IEC LR6 тип AA (6 элементов – в комплекте) | |
| Стандарты безопасности | IEC 61010-1:2010 | |
| IEC 61010-30:2010 | ||
| IEC 61010-031:2008 | ||
| 600 V Cat III / 300 V Cat IV (макс. междуфазное напряжение 600 В) | ||
| IEC 61557:2007 части от 1 до 10 | ||
| Электромагнитная совместимость | В соответствии с IEC 61326, редакция 2, класс размещения В | |
| Температура (рабочая) | -10 °C ~ +55 °C | |
| Температура (хранения) | -25 °C ~ +70 °C | |
| Относительная влажность (рабочая) | 90% при +40 °C макс. | |
| Макс. высота над уровнем моря | 2000 м | |
| Масса | 1 кг (с батареями, включая кейс) | |
| Степень защиты от влаги и пыли | IP54 | |
| Температура калибровки | +20 °C | |
| Температурный коэффициент | <0,1% на °C | |
*При нормальных условиях.
Для тестирования при различных условиях окружающей среды обращайтесь к рабочим характеристикам тестеров.
| Параметр | Значение |
| Диапазон напряжения | от 90 В до 600 В AC 50/60 Гц |
| Рабочая температура | от -10 °C до + 50 °C |
| Относительная влажность | 95% |
| Безопасность | IEC / EN61010-1: 2010 перенапряжение CAT IV 600 V |
| Питание | батарейка ААА х 2 (IEC LR03), включены |
| Срок службы батарей | Индикация: 30 часов (непрерывно) |
| Фонарик: 50 часов | |
| Габаритные размеры | 178 мм х 27 мм |
| Масса | 48 г (включая батареи) |
| № | Наименование | Количество |
| 1 | Микроомметр DLRO10HD в составе: | |
| Микроомметр цифровой DLRO10HD | 1 | |
| Кабель питания | 1 | |
| Комплект измерительных кабелей с подключенными двойными измерительными щупами | 1 | |
| Кабель заземления | 1 | |
| 2 | Многофункциональный тестер MFT1835 в составе: | |
| Тестер MFT1835 | 1 | |
| Коммутируемый щуп SP5 | 1 | |
| Набор кабелей с щупами и зажимами | 1 | |
| Испытательный кабель с сетевым штепселем для ЕС SIA45 | 1 | |
| Зарядное устройство для батареи питания | 1 | |
| 3 | Указатель напряжения VF3 в составе: | |
| Индикатор напряжения переменного тока VF3 | 1 | |
| Батарейка типа ААА | 2 | |
| Упаковка | 1 |
