Программа AKTAKOM DMM_AM-1109_SW предназначена для ввода в компьютер, отображения, обработки и сохранения в файлы данных, полученных от цифрового двухканального мультиметра AKTAKOM AM-1109. Программа обеспечивает развитую статистическую обработку результатов измерений, сохранение данных в табличной форме и режим самописца. Программа имеет цветовую и голосовую сигнализацию (на английском языке).
Компьютер, использующийся для работы прибора, должен отвечать следующим минимальным требованиям:

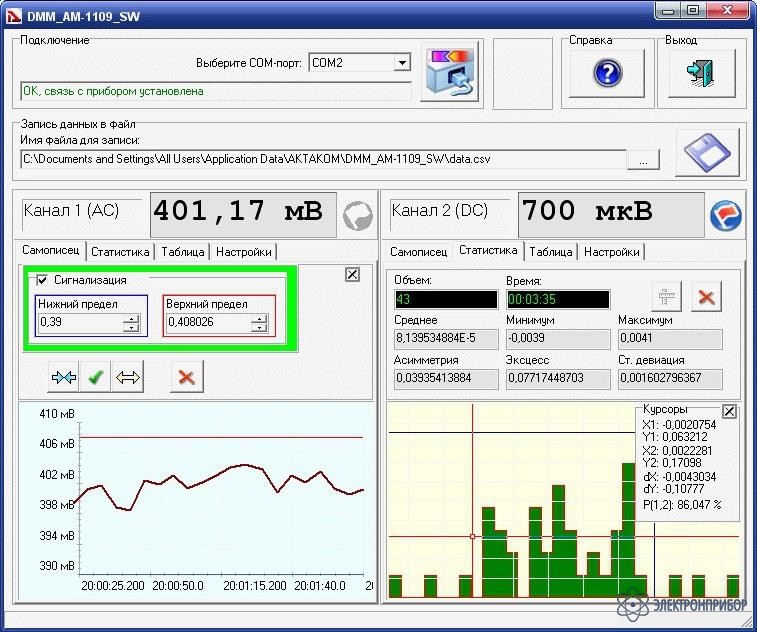

Программа содержит главное окно с несколькими блоками и вкладками.
Блок "Подключение" позволяет обнаружить доступные интерфейсные порты и подключиться к прибору (при запуске программы подключение происходит автоматически). Индикатор справа от этого блока показывает состояние обмена данными с прибором: в нормальном режиме он будет мигать голубым цветом с периодичностью опроса прибора (около 5 секунд), в случае ошибки цвет изменится на красный или жёлтый.
Блок "Запись данных в файл" позволяет выбрать файл для записи данных (используется текстовый формат CSV). После выбора файла нажмите кнопку записи, чтобы запустить или приостановить запись в файл новых данных измерений. Если для записи выбран ранее созданный файл, то его старое содержимое не стирается, новые данные дописывются в конец файла.
Блоки "Канал 1" и "Канал 2" служат для отображения и обработки данных измерений каналов мультиметра. Вверху блока содержатся поле с его названием и типом измерений (AC/DC), величиной последнего измерения и кнопкой для отображения панели сигнализации (для вкладки "Самописец"). В нижней части этих блоков расположены четыре вкладки для обработки измерений (см. ниже).
Вкладка "Самописец" показывает график изменения измеряемой величины, а также содержит элементы управления сигнализацией этого канала и кнопки выбора горизонтального масштаба графика и его очистки.
Вкладка "Статистика" показывает гистограмму распределения измерений и вычисленные параметры статистики. С помощью курсоров можно также измерить интегральную вероятность P измерения для указанного интервала. Метод вычисления среднего значения может выбираться пользователем (см. вкладку "Настройка").
Вкладка "Таблица" показывает данные, отображаемые на графике самописца в табличном виде.
Также здесь имеются кнопки, позволяющие:
Вкладка "Настройки" даёт возможность настроить параметры.
Для статистических вычислений:
Мажоритарный фильтр: задаётся доля отбрасываемых фильтром крайних значений от 0 до 100%. Например, доля 10 обозначает, что 10% значений (5% минимальных и 5% максимальных) будут отброшены при вычислении параметров статистики. С помощью этого фильтра можно устранить из обработки заведомо ошибочные измерения ("промахи").
Для таблицы:
Для сигнализации:
В версии 1.0.0.2 имеется возможность выводить значения суммы, разности и произведения результатов измерения в разных каналах.
