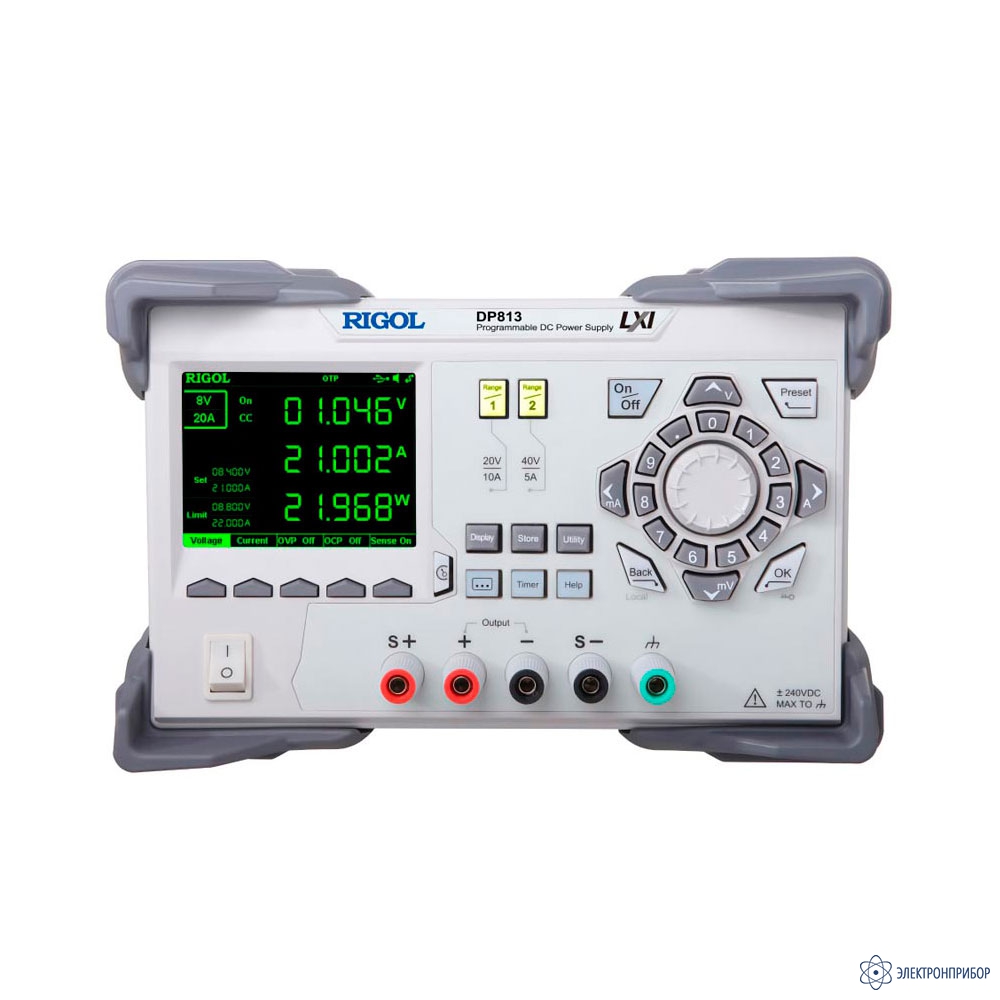

Источник питания DP813 предлагает инженерам широкие функциональные возможности, такие как программирование сигналов произвольной формы и импульсов с сохранением во внутреннюю память, регистрация данных при контроле выходных параметров и обеспечивает высокую точность установки напряжения и тока, а также низкий уровень шумов и пульсаций.
Для компенсации падения напряжения и улучшения точности у источника питания DP813 имеются дополнительные гнёзда, реализующие четырехпроводную схему подключения нагрузки.
В лабораторном источнике питания DP813 реализован инновационный графический интерфейс, отображающий параметры в цифровой, аналоговой и графической формах в реальном времени, что делает использование прибора ещё более простым и интуитивно понятным.
| Параметр | Значение |
| Количество каналов | 1 |
| Количество диапазонов | 2 |
| Выходное напряжение | Диапазон 1: 0…8 В Диапазон 2: 0…20 В |
| Выходной ток | Диапазон 1: 0…20 А Диапазон 2: 0…10 А |
| Нестабильность, вызванная изменением нагрузки | |
| Напряжение | < 0,01 % + 2 мВ |
| Ток | < 0,01 % + 250 мкА |
| Нестабильность, вызванная изменением сетевого напряжения | |
| Напряжение | < 0,01 % + 2 мВ |
| Ток | < 0,01 % + 250 мкА |
| Пульсации + шум (20 Гц…20 МГц) | |
| Напряжение | < 350 мкВ скз / 3 мВ пик-пик |
| Ток | < 2 мА скз |
| Ежегодная погрешность (25°C ± 5°C ) | |
| Программирование | |
| Напряжение | 0,05 % + 10 мВ |
| Ток | 0,1 % + 10 мА |
| Считывание | |
| Напряжение | 0,05 % + 10 мВ |
| Ток | 0,1 % + 10 мА |
| Разрешение | |
| Программирование | |
| Напряжение | 10 мВ (1 мВ — опция HIRES-DP800) |
| Ток | 10 мА (1 мА — опция HIRES-DP800) |
| Считывание | |
| Напряжение | 10 мВ (1 мВ — опция HIRES-DP800) |
| Ток | 10 мА (1 мА — опция HIRES-DP800) |
| Отображение | |
| Напряжение | 10 мВ (1 мВ — опция HIRES-DP800) |
| Ток | 10 мА (1 мА — опция HIRES-DP800) |
| Время установления | 50 мс |
| Время отработки команд | 118 мс |
| Температурный коэффициент на °C | |
| Напряжение | 0,01 % + 3 мВ |
| Ток | 0,02 % + 3 мA |
| Стабильность (8 часов) | |
| Напряжение | 0,02 % + 1 мВ |
| Ток | 0,1 % + 2 мА |
| Защита по напряжению OVP/ по току OCP | |
| Диапазон | Диапазон 1: 10 мВ…8,8 В / 10 мА…23 A Диапазон 2: 10 мВ…22 В / 10 мА…11 A |
| Точность | 0,5 % + 0,5 В / 0,5 % + 0,5 A |
| Интерфейсы | USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O Опция: GPIB |
| Питание | Переменный ток (50 Гц…60 Гц) 100 В ± 10 %, 115 В ± 10 %, 220 В ± 10 %, 230 В ± 10 % (максимум 250 ВAC) |
| Весогабаритные параметры | |
| Габаритные размеры (Ш х В х Д) | 239 x 157 x 418 мм |
| Вес | 10,5 кг |
| № | Наименование | Количество |
| 1 | Цифровой источник питания DP813 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель USB | 1 |
| 4 | Предохранитель | 1 |
| 5 | Краткое руководство по эксплуатации | 1 |
