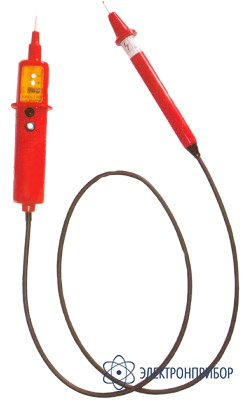

Указатель напряжения универсальный ЭЛИН – 1СЗИП – М двухслойный, с импульсной светозвуковой индикацией предназначен для проверки наличия или отсутсвия напряжения в электроустановок переменного тока частотой 50 Гц и постоянного тока напряжением 25 — 400 В, в условиях эксплуатации У1 по ГОСТ 15150 (при температуре от +40 °С до -45°С и относительной влажности воздуха 98% при 25°С).
Отсутсвие светозвукового сигнала свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
Указатель типа ЭЛИН – 1СЗИП – М позволяет определить полярность постоянного тока, на что указывает свечение светодиота у знаков «+» или «-», а также «фазу» переменного тока, при этом необходимо касание рукой металлической части кнопки на корпусе указателя, в этом случае загорается газоразрядная лампа, расположенная над надписью «фаза».
При нажатии на ту же кнопку вкючается светодиод, расположенный в области шупа указателя и обеспечивает освещение зоны проверки напряжения.
| Параметр | Значение |
| Общие характеристики | |
| Диапазон рабочих напряжений, В переменного тока постоянного тока | 25-400 25-400 |
| Напряжение индикации (порог), В | 25 |
| Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, мА, не более в однополюсном режиме в двухполюсном режиме | 0,6 9 |
| Источник питания подсветки | литиевый, марки Cr -123, напряжением 3В, емкостью 1500 мА/ч |
| Продолжительность подсветки в непрерывном режиме | 150 часов |
| Габаритные размеры корпусов, мм | Ø 43 × 250 |
| Длина соединительного провода, мм, не менее | 1000 |
| Масса, кг, не более | 0,15 |
| Условия эксплуатации | |
| Температура | от +40°C до -45°C |
| Относительная влажность воздуха | 98% при 25°C |
| № | Наименование | Количество |
| 1. | Двухполюсный указатель напряжения 25-400В со светозвуковой импульсной индикацией с фонариком ЭЛИН-1 СЗ ИП М | 1 |
