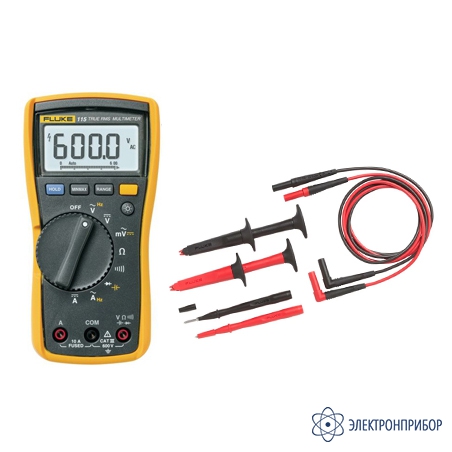

Комплект Fluke 115/TL223? состоит из мультиметра цифрового Fluke 115 и комплекта электрических измерительных проводов Fluke TL223.
Компактный измеритель истинных среднеквадратичных значений Fluke 115 предназначен для измерений в полевых условиях и является идеальным решением для тестирования широкого круга электрических и электронных устройств.
Портативный комплект Fluke TL223 «все в одном», включающий:
| Параметр | Диапазон | Разрешение | Погрешность |
| Мультиметр цифровой Fluke 115 | |||
| Постоянное напряжение в милливольтах | 600,0 мВ | 0,1 мВ | ± ([% показаний] + [единиц счета]): 2,0% + 3 |
| Постоянное напряжение в вольтах | 6,000 В | 0,001 В | ± ([% показаний] + [единиц счета]): 0,5% + 2 |
| 60,00 В | 0,01 В | ||
| 600,00 В | 0,1 В | ||
| Переменное напряжение в милливольтах1 истинное среднеквадратичное значение | 600,0 мВ | 0,1 мВ | 1,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 2,0 % + 3 (от 500 Гц до 1 кГц) |
| Переменное напряжение в вольтах1 истинное среднеквадратичное значение | 6,000 В | 0,001 В | 1,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 2,0 % + 3 (от 500 Гц до 1 кГц) |
| 60,00 В | 0,01 В | ||
| 600,00 В | 0,1 В | ||
| Целостность | 600 Ом | 1 Ом | Включение звукового сигнала < выключение при 20 Ом > 250 Ом; обнаружение размыканий или коротких замыканий длительностью 500 мксек и выше. |
| Сопротивление | 600,0 Ом | 0,1 Ом | 0,9 % + 1 |
| 6,000 кОм | 0,001 кОм | ||
| 60,00 кОм | 0,01 кОм | ||
| 600,0 кОм | 0,1 кОм | ||
| 6,000 МОм | 0,001 МОм | ||
| 40,00 МОм | 0,01 МОм | 1,5 % + 2 | |
| Проверка диодов | 2,00 В | 0,001 В | 0,9 % + 2 |
| Емкость | 1000 нФ | 1 нФ | От 100 мкФ до 1000 мкФ: 1,9 % + 2 > 1000 мкФ: 5% + 20% |
| 10,00 мкФ | 0,01 мкФ | ||
| 100,0 мкФ | 0,1 мкФ | ||
| 9999 мкФ | 1 мкФ | ||
| LoZ низкая входная емкость | от 1 нФ до 500 Ф | Стандартно 10% + 2 | |
| Измерение переменного тока в микроамперах (от 45 Гц до 500 Гц) | 6,000 А | 0,001 А | 1,5 % + 3 Перегрузка по току 20 А непрерывно в течение макс. 30 сек. |
| 10,00 А | 0,01 А | ||
| Измерение постоянного тока в амперах | 6,000 А | 0,001 А | 1,0 % + 3 Перегрузка по току 20 А непрерывно в течение макс. 30 сек. |
| 10,00 А | 0,01 А | ||
| Частота (по входу напряжения или тока)2 | 99,99 Гц | 0,01 Гц | 0,1 % + 2 |
| 999,99 Гц | 0,1 Гц | ||
| 9,999 kГц | 0,001 kГц | ||
| 50 kГц | 0,01 kГц | ||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||
| Максимальное напряжение между любым контактом и заземлением | 600 В | ||
| Защита от выбросов напряжения | 6 кВ пиковое, согласно требованиям IEC 61010-1 600 В Кат. III, Степень загрязнения 2 | ||
| Дисплей | Цифровой: 6 000 единиц счета, 4 обновления в секунду | ||
| Гистограмма | 33 сегмента, 32 обновления в секунду | ||
| Рабочая температура | От -10°C до +50°C | ||
| Температура хранения | От -40°C до +60°C | ||
| Тип элемента питания | Щелочная батарея 9 В, NEDA 1604A или IEC 6LR61 | ||
| Время работы батареи | Обычно около 400 часов без подсветки | ||
| Размер | 167 x 84 x 46 мм | ||
| Вес | 550 г | ||
Примечания:
1 Все диапазоны переменного напряжения указаны от 1 % до 100% диапазона. Так как входные напряжения меньше 1 % диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов. Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы. Измерение переменного напряжения в вольтах при сопряжении по переменному току. Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току.
2 Частота при сопряжении по переменному току, от 5 Гц до 50 кГц для переменного напряжения.
| № | Наименование | Количество |
| 1 | Цифровой мультиметр Fluke 115 | 1 |
| 2 | Комплект тестовых проводов с 4-мм подпружиненными щупами | 1 |
| 3 | Футляр | 1 |
| 4 | Батарея с напряжением 9 В (установленная) | 1 |
| 5 | Руководство пользователя | 1 |
| 6 | Комплект электрических измерительных проводов Fluke TL223 | 1 |
