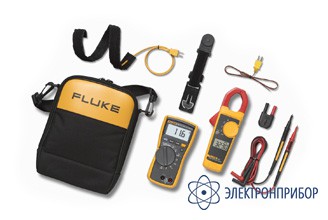

Комплект Fluke 116/323 состоит из мультиметра Fluke 116 и токоизмерительных клещей с измерением TrueRMS Fluke 323.
Компактный измеритель истинных среднеквадратичных значений для поиска неисправностей в системах обогрева, вентиляции и кондиционирования воздуха. Модель Fluke 116 разработана для специалистов по системам обогрева, вентиляции и кондиционирования воздуха. В ней предусмотрены все необходимые функции для обследования систем обогрева, вентиляции и кондиционирования воздуха, включая измерители температуры и микротоков, для быстрого поиска неисправностей оборудования и датчиков пламени.
Токоизмерительные клещи Fluke 323 с измерением истинного среднеквадратичного значения великолепно подходят для выполнения поиска неисправностей на ходу.
Измерение среднеквадратичных значений и оптимизированная эргономика делают измерительные клещи серии 320 лучшим инструментом для общей диагностики для электриков, работающих на жилых и коммерческих объектах. Модель Fluke 323 идеально подходит для измерения силы тока до 400 А в тесных кабельных отсеках.
| Параметр | Значение |
| Максимальное напряжение между любым контактом и заземлением | 600 В |
| Защита от выбросов напряжения | 6 кВ пиковое, согласно требованиям IEC 61010-1 600 В Кат. III, Степень загрязнения 2 |
| Дисплей | цифровой, 6 000 единиц счета, 4 обновления в секунду |
| Гистограмма | 33 сегмента, 32 обновления в секунду |
| Рабочая температура | от -10°C до +50°C |
| Температура хранения | от -40°C до +60°C |
| Тип элемента питания | Щелочная батарея 9 В, NEDA 1604A или IEC 6LR61 |
| Время работы батареи | Обычно около 400 часов без подсветки |
| Характеристики точности | |
| Постоянное напряжение в милливольтах | Диапазон: 600,0 мВ Разрешение: 0,1 мВ Погрешность: ± ([% показаний] + [единиц счета]): 2,0% + 3 |
| Постоянное напряжение в вольтах | Диапазон/разрешение 6,000 В / 0,001 В Диапазон/разрешение 60,00 В / 0,01 В Диапазон/разрешение 600,00 В / 0,1 В |
| Измерение напряжения в автоматическом режиме | Диапазон: 600,0 В Разрешение: 0,1 В Погрешность: 2,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 4,0 % + 3 (от 500 Гц до 1 кГц) |
| Переменное напряжение в милливольтах1 истинное среднеквадратичное значение | Диапазон: 600,0 мВ Разрешение: 0,1 мВ Погрешность: 1,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 2,0 % + 3 (от 500 Гц до 1 кГц) |
| Переменное напряжение в вольтах1 истинное среднеквадратичное значение | Диапазон/разрешение 6,000 В / 0,001 В Диапазон/разрешение 60,00 В / 0,01 В Диапазон/разрешение 600,0 В / 0,1 В Погрешность: 1,0 % + 3 (постоянный ток, от 45 Гц до 500 Гц) 2,0 % + 3 (от 500 Гц до 1 кГц) |
| Целостность | Диапазон: 600 Ом Разрешение: 1 Ом Погрешность: Включение звукового сигнала < выключение при 20 Ом > 250 Ом; обнаружение размыканий или коротких замыканий длительностью 500 мксек и выше. |
| Сопротивление | Диапазон/разрешение 600,0 Ом / 0,1 Ом Диапазон/разрешение 6,000 кОм / 0,001 кОм Диапазон/разрешение 60,00 кОм / 0,01 кОм Диапазон/разрешение 600,0 кОм / 0,1 кОм Диапазон/разрешение 6,000 МОм / 0,001 МОм Погрешность: 0,9 % + 1 Диапазон/разрешение 40,00 МОм / 0,01 МОм Погрешность: 1,5 % + 2 |
| Проверка диодов | Диапазон/разрешение 2,000 В / 0,001 В Погрешность: 0,9 % + 2 |
| Емкость | Диапазон/разрешение 1000 нФ / 1 нФ Диапазон/разрешение 10,00 мкФ / 0,01 мкФ Диапазон/разрешение 100,0 мкФ / 0,1 мкФ Диапазон/разрешение 9999 мкФ / 1 мкФ Диапазон/разрешение от 100 мкФ до 1000 мкФ Погрешность: 1,9 % + 2 Диапазон/разрешение > 1000 мкФ Погрешность: 5% + 20% |
| LoZ низкая входная емкость | Диапазон: от 1 нФ до 500 Ф Погрешность: Стандартно 10% + 2 |
| Температура2 (Термопара Тип-K) | Диапазон/разрешение от -40 °C до 400 °C / 0,1 °C Погрешность: 1% + 102 Диапазон/разрешение от -40 °C до 400 °C / 0,1 °C Погрешность: 1% + 182 |
| Измерение переменного тока в микроамперах (от 45 Гц до 500 Гц) | Диапазон/разрешение 600,0 мкА / 0,1 мкА Погрешность: 1,0 % + 2 |
| Измерение постоянного тока в микроамперах | Диапазон/разрешение 600,0 мкА / 0,1 мкА Погрешность: 1,0 % + 2 |
| Частота (по входу напряжения или тока)2 | Диапазон/разрешение 99,99 Гц / 0,01 Гц Диапазон/разрешение 999,99 Гц / 0,1 Гц Диапазон/разрешение 9,999 Гц / 0,001 Гц Диапазон/разрешение 50,00 Гц / 0,01 Гц Погрешность: 0,1 % + 2 |
| Общие характеристики | |
| Размеры | 167 x 84 x 46 мм |
| Вес | 550 г |
Примечания:
1. Все диапазоны переменного напряжения указаны от 1 % до 100% диапазона. Так как входные напряжения меньше 1 % диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов. Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы. Измерение переменного напряжения в вольтах при сопряжении по переменному току. Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току.
2. Частота при сопряжении по переменному току, от 5 Гц до 50 кГц для переменного напряжения.
| Параметр | Значения |
| Переменный ток | 400,0 A, Погрешность 2 % ± 5 знаков (45 Гц — 65 Гц) 2,5 % ± 5 знаков (65 Гц — 400 Гц) |
| Постоянный ток | — |
| Переменное напряжение | 600,0 В, Погрешность 1,5 % ± 5 ед.мл.разр. |
| Постоянное напряжение | 600,0 В, Погрешность 1,0 % ± 5 ед.мл.разр. |
| Сопротивление | 400,0 Ом / 4000 Ом, Погрешность 1,0 % ± 5 ед.мл.разр. |
| Проверка целостности | ≤ 70 Ом |
| Емкость | — |
| Частота | — |
| Реакция на переменный ток | Истинное среднеквадратичное значение (True-rms) |
| Подсветка | — |
| Удержание показаний | Да |
| Контактная температура | — |
| Минимум/Максимум | — |
| Габаритные размеры | 207 x 75 x 34 мм |
| Раскрыв клещей | 30 мм |
| Вес | 265 г |
| Категория защиты | CAT III 600 В CAT IV 300 В |
| № | Наименование | Количество |
| 1 | Мультиметр Fluke 116 | 1 |
| 2 | Комплект силиконовых измерительных проводов 4-мм | 1 |
| 3 | Встроенный датчик температуры 80BK | 1 |
| 4 | Футляр | 1 |
| 5 | Установленная батарея 9 В | 1 |
| 6 | Руководство пользователя | 1 |
| 7 | Токоизмерительные клещи Fluke 323 | 1 |
| 8 | Измерительные провода | 1 |
| 9 | Мягкий футляр | 1 |
| 10 | Руководство пользователя | 1 |
