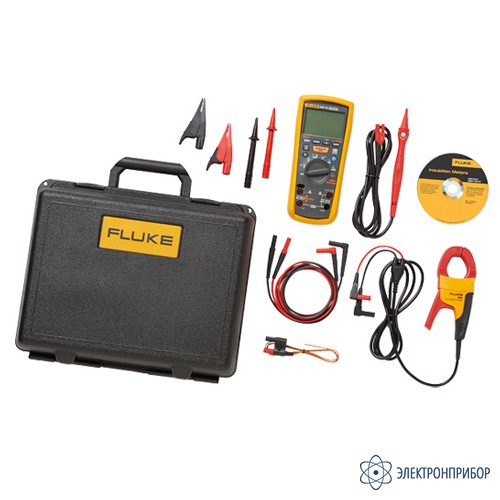

Комплект Fluke 1587/i400 FC состоит из мультиметра-мегаомметра c функцией беспроводной связи Fluke 1587 FC и токовых клещей Fluke i400.
Fluke 1587 FC сочетает в себе цифровой тестер сопротивления изоляции и полнофункциональный цифровой мультиметр с измерением истинных среднеквадратичных значений в едином компактном портативном устройстве. При работе с электродвигателями, генераторами, кабельными системами и коммутационными устройствами тестеры сопротивления изоляции компании FLUKE являются идеальным решением для обеспечения безотказной работы вашего электрооборудования. Конструкция приборов обеспечивает безопасную и простую работу с надежными показаниями без каких-либо помех.
Главное отличие данной модели от более ранних изделий является ее принадлежность к группе приборов компании FLUKE с беспроводной системой передачи измеренных данных Fluce Connect (FC) для архивирования или последующей обработки.
Кроме того, мультиметр-мегомметр прибор Fluke 1587 FC обладает следующими дополнительными возможностями по сравнению со своим предшественником — прибором Fluke 1587:
Использование токоизмерительных клещей Fluke i400 является наилучшим способом расширения возможностей приборов Fluke. Fluke i400 представляет собой однодиапазонные токоизмерительные клещи, предназначенные для измерения переменного тока силой до 400 A с выводом через однополюсные штепсели с безопасной изоляцией. Клещи совместимы с большинством мультиметров Fluke или с любыми другими токоизмерительными приборами, имеющими вход для однополюсных штепселей с изоляцией 4 мм и работающими в миллиамперном диапазоне переменного тока. Коэффициент деления 1000:1
| Диапазон | Разрешение | Точность 50…60 Гц | Точность 60…5000 Гц | |
| Измерение напряжения переменного тока | ||||
| 600.0 мВ | 0.1 мВ | ± (1 % + 3) | ± (2 % + 3) | |
| 6.000 В | 0.001 В | ± (1 % + 3) | ± (2 % + 3) | |
| 60.00 В | 0.01 В | ± (1 % + 3) | ± (2 % + 3) | |
| 600.0 В | 0.1 В | ± (1 % + 3) | ± (2 % + 3) | |
| 1000 В | 1 В | ± (2 % + 3) | ± (2 % + 3) | |
| Измерение напряжения переменного тока с низкочастотным фильтром | ||||
| 600.0 мВ | 0.1 мВ | ± (1 % + 3) | ± (2 % + 3) — (6 % — 3) | |
| 6.000 В | 0.001 В | ± (1 % + 3) | ± (2 % + 3) — (6 % — 3) | |
| 60.00 В | 0.01 В | ± (1 % + 3) | ± (2 % + 3) — (6 % — 3) | |
| 600.0 В | 0.1 В | ± (1 % + 3) | ± (2 % + 3) — (6 % — 3) | |
| 1000 В | 1 В | ± (2 % + 3) | ± (2 % + 3) — (6 % — 3) | |
| Измерение напряжения постоянного тока | ||||
| Диапазон | Разрешение | Точность | ||
| 6.000 В | 0.001 В | ± (0.09 % + 2) | ||
| 60.00 В | 0.01 В | ± (0.09 % + 2) | ||
| 600.0 В | 0.1 В | ± (0.09 % + 2) | ||
| 1000 В | 1 В | ± (0.09 % + 2) | ||
| Входное сопротивление: 10 МОм (номинальное), <100 пФ Нормальное отношение отклонения режима: > 60 дБ @ 50 Гц или 60 Гц Коэффициент подавления синфазного сигнала: > 120 дБ @ постоянного тока, 50 Гц или 60 Гц | ||||
| Измерение милливольт постоянного тока | ||||
| 600.0 мВ dc | 0.1 мВ | ± (0.1 % + 1) | ||
| Измерение переменного тока (45…1000 Гц) | ||||
| 400 мA | 0.1 мA | ± (1.5 % + 2) | ||
| 60 мA | 0.01 мA | ± (1.5 % + 2) | ||
| Измерение постоянного тока | ||||
| 400 мA | 0.1 мA | ± (0.2 % + 2) | ||
| 60 мA | 0.01 мA | ± (0.2 % + 2) | ||
| Перегрузка: 600 мА максимум 2 минуты | ||||
| Измерение сопротивления | ||||
| 600.0 Ом | 0.1 Ом | ± (0.9 % + 2) | ||
| 6.000 кОм | 0.001 кОм | ± (0.9 % + 2) | ||
| 60.00 кОм | 0.01 кОм | ± (0.9 % + 2) | ||
| 600.0 кОм | 0.1 кОм | ± (0.9 % + 2) | ||
| 6.000 MОм | 0.001 MОм | ± (0.9 % + 2) | ||
| 50.0 MОм | 0.01 MОм | ± (1.5 % + 3) | ||
| Защита от перегрузки: 1000 В эфф или постоянного тока Обрыв цепи испытательное напряжение: <8,0 В постоянного тока Ток короткого замыкания: <1,1 мА | ||||
| Параметр | Значение | |||
| Диодный тест | ||||
| Индикация | 0,6 В при 1,0 мА номинальный испытательный ток | |||
| Точность | ± (2 % + 3) | |||
| Прозвонка цепи | ||||
| индикация непрерывности | Непрерывный звуковой сигнал для испытания сопротивления ниже 25 Ом и выше от 100 Ом | |||
| Максимальное чтение | 1000 Ом | |||
| Холостое напряжение | <8,0 В | |||
| Ток короткого замыкания | 1,0 мА типичный | |||
| Защита от перегрузки | 1000 В эфф | |||
| Время отклика | > 1 м сек | |||
| Измерение частоты | ||||
| 99.99 Hz | 0.01 Hz | ± (0.1 % + 1) | ||
| 999.9 Hz | 0.1 Hz | ± (0.1 % + 1) | ||
| 9.999 kHz | 0.001 kHz | ± (0.1 % + 1) | ||
| 99.99kHz | 0.01 kHz | ± (0.1 % + 1) | ||
| Чувствительность частоты | ||||
| Входящий диапазон | Напряжение AC RMS синусоида | Пороговые уровни постоянного тока до 20 кГц | ||
| 5…20 кГц | 20…100 кГц | |||
| 600.0 мВ АС | 100.0 mV | 150.0 mV | NA | |
| 6.0 В | 1.0 V | 1.5 V | -400.0 mV and 2.5 V | |
| 60.0 В | 10.0 V | 36.0 V | 1.2 V and 4.0 V | |
| 600.0 В | 100.0 V | — | 12.0 V and 40.0 V | |
| 1000.0 В | 300.0 V | — | 12.0 V and 40.0 V | |
| Диапазон | Разрешение | Точность | ||
| Измерение емкости | ||||
| 1000 nF | 1 nF | ± (1.2 % + 2) | ||
| 10.00 μF | 0.01 μF | ± (1.2 % + 2) | ||
| 100.0 μF | 0.1 μF | ± (1.2 % + 90) | ||
| 9999 μF | 1 μF | ± (1.2 % + 90) | ||
| Измерение температуры | ||||
| -40 °C to 537 °C | 0.1 °C | ± (1 % + 10) | ||
| -40 °F to 998 °F | 0.1 °F | ± (1 % + 18) | ||
| Характеристики изоляции | ||||
| Параметр | Значение | |||
| Диапазон измерений | 0,01 МОм до 2 ГОм | |||
| Испытательное напряжение | 50, 100, 250, 500, 1000 В | |||
| Точность испытательного напряжения | +20%, -0% | |||
| Короткое замыкание испытательного тока | 1 мА номинальный | |||
| Автоматическая разрядка | Время разряда <0,5 секунды для C = 1 мкФ или менее | |||
| Обнаружение разрыва | Блокировка измерения если напряжение на клеммах > 30 В до инициализации теста | |||
| Максимальная емкостная нагрузка | Действующе с 1 мкФ нагрузки | |||
| Выходное напряжение | Диапазон отображения | Разрешение | Испытательный ток | Точность сопротивления |
| 50 В (0 % to +20 %) | 0.01 to 6.00 MΩ | 0.01 MΩ | 1 мA @ 50 kΩ | ± (3 % + 5) |
| 6.0 to 50.0 MΩ | 0.1 MΩ | |||
| 100 В (0 % to +20 %) | 0.01 to 6.00 MΩ | 0.01 MΩ | 1 мA @ 100 kΩ | ± (3 % + 5) |
| 6.0 to 60.0 MΩ | 0.1 MΩ | |||
| 60 to 100 MΩ | 1 MΩ | |||
| 250 В (0 % to +20 %) | 0.1 to 60.0 MΩ | 0.1 MΩ | 1 мA @ 250 kΩ | ± (1.5 % + 5) |
| 60 to 250 MΩ | 1 MΩ | |||
| 500 В (0 % to +20 %) | 0.1 to 60.0 MΩ | 0.1 MΩ | 1 мA @ 500 kΩ | ± (1.5 % + 5) |
| 60 to 500 MΩ | 1 MΩ | |||
| 1000 В (0 % to +20 %) | 0.1 to 60.0 MΩ | 0.1 MΩ | 1 мA @ 1 MΩ | ± (1.5 % + 5) |
| 60 to 600 MΩ | 1 MΩ | |||
| 0.6 to 2.0 GΩ | 100 MΩ | ± (10 % + 3) | ||
| Общие характеристики | ||||
| Параметр | Значение | |||
| Максимальное напряжение | 1000 В | |||
| Температура хранения | -40 °C до 60 °C | |||
| Рабочая температура | -20 °C до 55 °C | |||
| Питание | 4 батареи типа АА | |||
| Габариты (ВхШхД) | 5 х 10 х 20,3 см | |||
| Масса | 550 г | |||
| Параметр | Значения |
| Номинальный диапазон тока | 400 А |
| Непрерывный диапазон тока | 1 A — 400 A |
| Максимальный ток | 1000 A |
| Минимальный измеряемый ток | 1 A |
| Основная погрешность | 2 % + 0,06 A (45-400 Гц) (% от значения + базовая погрешность) |
| Применяемая частота | 5 Гц — 20 кГц |
| Выходные уровни | 1 мА/A |
| Максимальный диаметр проводника | 32 мм |
| Длина измерительного кабеля | 1,5 |
| Изолированные однополюсные штепсели | Да |
| Безопасность | CAT III, 1000 B CAT IV, 600 В |
| Максимальное напряжение | 1000 В RMS переменного тока между массой и землей, в соответствии с EN61010 |
| № | Наименование | Количество |
| 1 | Мультиметр-мегаомметр Fluke 1587 FC | 1 |
| 2 | Выносные токовые клещи переменного тока Fluke i400 | 1 |
