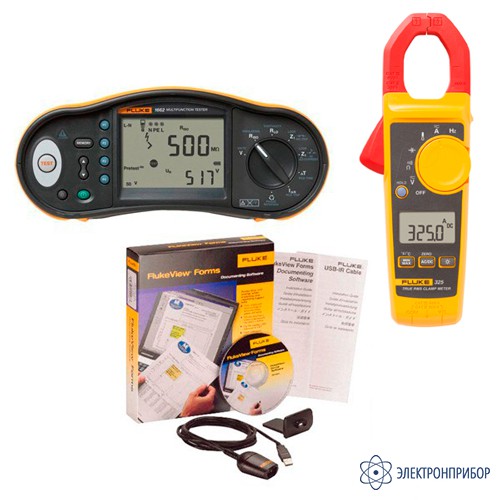

Комплект Fluke 1662 SCH-CLAMP/F состоит из многофункционального тестера электроустановок Fluke 1662, токоизмерительных клещей с измерением TrueRMS Fluke 323 и программное обеспечение Fluke FVF-SC2.
Многофункциональный тестер электроустановок Fluke 1662 предоставляет расширенные возможности благодаря быстрой и эффективной проверке соответствия всем местным нормам, защите приборов, случайно подключенных к проверяемой системе, а также благодаря возможности легко обмениваться результатами проверок с помощью смартфона. Тестер Fluke 1662 отличается надежностью, простотой использования и предоставляет все функции, необходимые для каждодневной проверки электроустановок.
Токоизмерительные клещи Fluke 323 с измерением истинного среднеквадратичного значения великолепно подходят для выполнения поиска неисправностей на ходу.
Измерение среднеквадратичных значений и оптимизированная эргономика делают измерительные клещи Fluke 323 лучшим инструментом для общей диагностики для электриков, работающих на жилых и коммерческих объектах. Модель Fluke 323 идеально подходит для измерения силы тока до 400 А в тесных кабельных отсеках.
Программное обеспечение Fluke ViewForms упрощает создание отчетов с использованием данных. В комплекте поставляется кабель для подключения к ПК. С помощью программного обеспечения для документирования Fluke ViewForms можно использовать существующие регистрирующие функции портативных тестовых приборов для решения более сложных задач.
| Параметр | Значение | |
| Многофункциональный тестер электроустановок Fluke 1662 | ||
| Измерение напряжения переменного тока | ||
| Диапазон | 500 В | |
| Разрешение | 0,1 В | |
| Погрешность при 45–66 Гц | 0,8 % + 3 | |
| Входной импеданс | 360 кОм | |
| Защита от перегрузки | 660 В среднеквадратичное | |
| Проверка целостности цепи (RLO) | ||
| Диапазон (автоматический выбор) | 20 Ом / 200 Ом / 2000 Ом | |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | |
| Напряжение разомкнутой цепи | > 4 B | |
| Измерение сопротивления изоляции (RISO) | ||
| Испытательные напряжения | 100–250–500–1000 В | |
| Погрешность испытательного напряжения (при номинальной силе испытательного тока) | +10%, –0% | |
| Испытательное напряжение | 50 В 100 В 250 В 500 В 1000 В | |
| Диапазон сопротивления изоляции | 20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм | |
| Разрешение | 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм | |
| Испытательный ток | 1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм | |
| Импеданс контура и шлейфа (ZI) | ||
| Диапазон | 10 Ом / 0,001 Ом / Режим больших токов мОм | |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | |
| Ожидаемый ток короткого замыкания на землю, проверка PSC | ||
| Диапазон | 1000 А / 10 кА (50 кА) | |
| Разрешение | 1 А / 0,1 кА | |
| Вычисление | Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивление шлейфа (L-N) соответственно. | |
| Проверка УЗО, проверяемые типы УЗО | ||
| Тип УЗО | AC¹ G²,S³ | |
| Модель 1662 | A = «4», AC¹, G²,S³ | |
| Примечания | ¹Отклик на переменный ток ²Общего типа, без задержки ³Задержка времени = «4»Отклик на импульсный сигнал = «5»Отклик на сглаженный сигнал постоянного тока | |
| Проверка скорости срабатывания (ΔT) | ||
| Настройки тока¹ | 10–30–100–300–500–1000 мА – ВАр 10–30–100 мА | |
| Множитель | x ½, x 1 x 5 | |
| Диапазон измерений | УЗО типа G | 310 мс 50 мс |
| УЗО типа S | 510 мс 160 мс | |
| Примечания | ¹1000 мА только для типа AC 700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B. | |
| Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN) | ||
| Диапазон тока | 30–110 % номинального тока УЗО¹ | |
| Величина ступени | 10 % от IΔN² | |
| Длительность ступени | Тип G | 300 мс/ступень |
| Тип S | 500 мс/ступень | |
| Погрешность измерений | ±5 % | |
| Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1) | 50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B | |
| Примечания | ¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B | |
| Индикация чередования фаз | ||
| Пиктограмма |  Индикатор чередования фаз активен. | |
| Общие технические характеристики | ||
| Размер (Д x Ш x В) | 10 x 25 x 12,5 см | |
| Масса (с батареями) | 1,3 кг | |
| Размер и количество батарей | Тип АА, 6 шт. | |
| Степень защиты | IP40 | |
| Безопасность | Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2 | |
| Перенапряжение | CAT III / 500В; CAT IV 300В | |
| Диапазоны и погрешность измерений | от EN61557-1 до EN61557-7, изд. 2, и EN61557-10, изд. 2 | |
| Токоизмерительные клещи с измерением TrueRMS Fluke 323 | ||
| Параметр | Значение | |
| Переменный ток | 400,0 A, Погрешность 2 % ± 5 знаков (45 Гц — 65 Гц) 2,5 % ± 5 знаков (65 Гц — 400 Гц) | |
| Постоянный ток | — | |
| Переменное напряжение | 600,0 В, Погрешность 1,5 % ± 5 ед.мл.разр. | |
| Постоянное напряжение | 600,0 В, Погрешность 1,0 % ± 5 ед.мл.разр. | |
| Сопротивление | 400,0 Ом / 4000 Ом, Погрешность 1,0 % ± 5 ед.мл.разр. | |
| Проверка целостности | ≤ 70 Ом | |
| Емкость | — | |
| Частота | — | |
| Реакция на переменный ток | Истинное среднеквадратичное значение (True-rms) | |
| Подсветка | — | |
| Удержание показаний | Да | |
| Контактная температура | — | |
| Минимум/Максимум | — | |
| Габаритные размеры | 207 x 75 x 34 мм | |
| Раскрыв клещей | 30 мм | |
| Вес | 265 г | |
| Категория защиты | CAT III 600 В CAT IV 300 В | |
