Fluke 1662/T110 KIT/D — комплект многофункционального тестера электроустановок и пробника напряжения с ПО DMS

Описание комплекта многофункционального тестера электроустановок и пробника напряжения с ПО DMS Fluke 1662/T110 KIT/D:

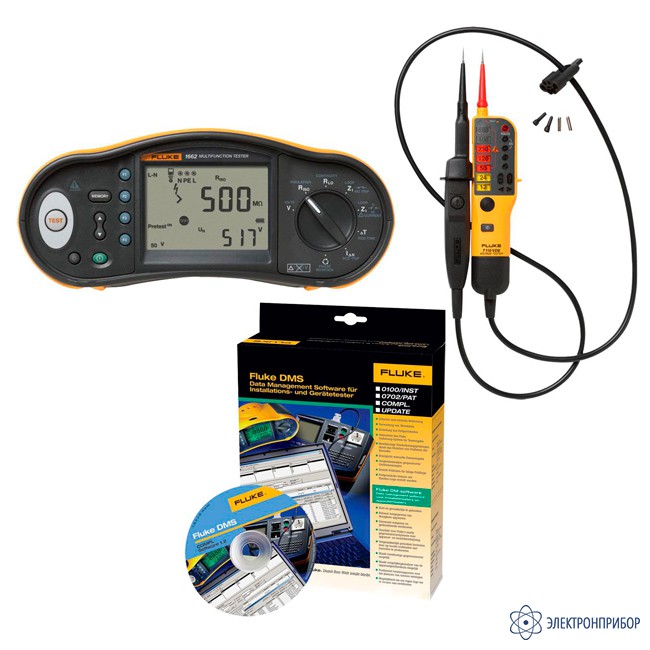

Комплект Fluke 1662/T110 KIT/D состоит из многофункционального тестера электроустановок Fluke 1662, пробника напряжения Fluke T110 и ПО Fluke DMS.

Описание многофункционального тестера электроустановок Fluke 1662:

Многофункциональный тестер электроустановок Fluke 1662 предоставляет расширенные возможности благодаря быстрой и эффективной проверке соответствия всем местным нормам, защите приборов, случайно подключенных к проверяемой системе, а также благодаря возможности легко обмениваться результатами проверок с помощью смартфона. Тестер Fluke 1662 отличается надежностью, простотой использования и предоставляет все функции, необходимые для каждодневной проверки электроустановок.

Функции измерений многофункционального тестера электроустановок Fluke 1662:

• Функция измерения;
• Напряжение и частота;
• Проверка полярности проводки, обнаружение обрыва линии N;
• Сопротивление изоляции;
• Целостность цепи и сопротивление;
• Измерение параметров обмоток электродвигателя при проверке целостности цепи;
• Сопротивление контура и шлейфа;
• Ожидаемый ток короткого замыкания на землю (PEFC/IK);
• Ожидаемый ток короткого замыкания (PSC/IK);
• Время отключения УЗО;
• Ток срабатывания УЗО (проверка линейным сигналом);
• Измерение времени и тока срабатывания УЗО типов A и AC при одной проверке;
• Переменная величина испытательного тока УЗО;
• Последовательность автоматических проверок УЗО;
• Индикатор чередования фаз.

Особенности многофункционального тестера электроустановок Fluke 1662:

• Подключаемая функция автоматического пуска проверки УЗО и контуров;
• Самопроверка;
• Дисплей с подсветкой;
• Время и дата (при использовании с дополнительным ПО FlukeView);
• Сверхпрочный шнур питания с одним входом;
• Жесткий футляр;
• Датчик с дистанционным управлением;
• Адаптер для компенсации сопротивления измерительных проводов.

Назначение тестера напряжения/целостности с переключаемой нагрузкой Fluke T110:

Тестер напряжения/целостности с переключаемой нагрузкой Fluke T110 — прочный высококачественный тестер для получения быстрых результатов нужными вам способами.

Новый двухполюсный тестер Fluke T110 превосходит все предыдущие модели по прочности конструкции и легкости использования. Теперь возможно получение результатов измерений быстро и в нужной форме благодаря большим и удобным кнопкам, хорошо различимым звуковым и механическим сигналам, предназначенным для использования в самых разных условиях.

Особенности тестера напряжения/целостности с переключаемой нагрузкой Fluke T110:

• Степень защиты CAT IV 600 В, CAT III 690 В, двухполюсные тестеры Fluke соответствуют требованиям новейшего европейского стандарта безопасности EN 61243-3: 2010, действующего для испытательного оборудования данного типа;
• 3 способа определения напряжения переменного/постоянного тока: двухполюсные тестеры компании Fluke делают показания легко читаемыми, отображая значения напряжения тремя способами: четко видимая полоска светодиодных индикаторов, проверка целостности проводника со звуковой индикацией и вибрацией для тактильного оповещения. Выбор способа индикации осуществляется пользователем;
• Градуированная шкала с подсветкой, а также индикаторы с подсветкой: яркая подсветка гарантирует видимость кнопок и индикаторов в любых условиях освещения;
• Тактильное оповещение с помощью вибрации: даже если дисплей не виден, а звуковой сигнал не слышен, вы всегда узнаете о присутствии напряжения. Эта функция особенно полезна при работе в условиях шума или в том случае, если нельзя отводить взгляд от щупов;
• Возможность включения/выключения звука для проведения испытаний в помещениях, где требуется соблюдение тишины: если работа ведется в помещении, где требуется соблюдение тишины, например в медицинском учреждении или в офисе, звук прибора может быть отключен;
• Индикатор уровня заряда батарей;
• Определение напряжения даже при разряженных батареях;
• Улучшенная фиксация щупов для надежного хранения;
• Индикатор чередования фаз для трехфазных систем: в случае питания двигателей, приводов и электросистем трехфазным источником электроэнергии воспользуйтесь инновационной системой быстрого определения чередования фаз для трехфазных источников;
• Функции тестирования УЗО: удобная двухкнопочная схема проверки позволяет увеличить ток через проверяемое устройство и удаленно активировать устройства защитного отключения (УЗО), чтобы проверить их корректное подключение. К прибору прилагается краткое руководство по основным методам тестирования УЗО;
• Встроенный электрический фонарик: при проведении измерений в темноте имеется возможность подсветки кнопок с помощью фонарика, что позволяет проводить измерения быстрее и надежнее;
• Функция однофазной проверки напряжения: позволяет быстро определить, какие из проводников находятся под напряжением;
• Защита наконечника щупа имеет возможность адаптации под изменяющиеся условия: защитные насадки наконечников щупов уменьшают размер открытой металлической части с 19 мм до 4 мм, что снижает риск случайного контакта с посторонним проводником при работе в условиях ограниченного пространства. Наконечники щупов снабжены резьбой для крепления дополнительных насадок диаметром 4 мм, делающих наконечник более прочным, что может потребоваться для проведения отдельных видов измерений;
• Защищенные наконечники щупов и футляр для хранения;
• Изоляция WearGuard™ позволяет определить повреждение измерительных наконечников: защищенные износостойкие измерительные наконечники двухполюсного тестера имеют два слоя изоляции, что еще больше увеличивает их износостойкость;
• Внутренний слой имеет другую окраску, что позволяет заметить повреждения и принять решение о замене провода;
• Улучшенная эргономичная конструкция: прибор удобно лежит в руке, прост в применении, допускает работу в перчатках и обеспечивает быструю и надежную фиксацию щупов;
• Прочное высококачественное исполнение: применение износостойкого литого корпуса, более толстого шнура с индикацией износа, прочного отсека батарей и долговечных защитных насадок щупов.

Описание ПО Fluke DMS:

ПО Fluke DMS предназначено для обработки и создания сертификатов.

Технические характеристики комплекта многофункционального тестера электроустановок и пробника напряжения с ПО DMS Fluke 1662/T110 KIT/D:

Параметр		Значение
Многофункциональный тестер электроустановок Fluke 1662
Измерение напряжения переменного тока
Диапазон		500 В
Разрешение		0,1 В
Погрешность при 45–66 Гц		0,8 % + 3
Входной импеданс		360 кОм
Защита от перегрузки		660 В среднеквадратичное
Проверка целостности цепи (RLO)
Диапазон (автоматический выбор)		20 Ом / 200 Ом / 2000 Ом
Разрешение		0,01 Ом / 0,1 Ом / 1 Ом
Напряжение разомкнутой цепи		> 4 B
Измерение сопротивления изоляции (RISO)
Испытательные напряжения		100–250–500–1000 В
Погрешность испытательного напряжения (при номинальной силе испытательного тока)		+10%, –0%
Испытательное напряжение		50 В 100 В 250 В 500 В 1000 В
Диапазон сопротивления изоляции		20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм
Разрешение		0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм
Испытательный ток		1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм
Импеданс контура и шлейфа (ZI)
Диапазон		10 Ом / 0,001 Ом / Режим больших токов мОм
Разрешение		0,01 Ом / 0,1 Ом / 1 Ом
Ожидаемый ток короткого замыкания на землю, проверка PSC
Диапазон		1000 А / 10 кА (50 кА)
Разрешение		1 А / 0,1 кА
Вычисление		Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивление шлейфа (L-N) соответственно.
Проверка УЗО, проверяемые типы УЗО
Тип УЗО		AC¹ G²,S³
Модель 1662		A = «4», AC¹, G²,S³
Примечания		¹Отклик на переменный ток ²Общего типа, без задержки ³Задержка времени = «4»Отклик на импульсный сигнал = «5»Отклик на сглаженный сигнал постоянного тока
Проверка скорости срабатывания (ΔT)
Настройки тока¹		10–30–100–300–500–1000 мА – ВАр 10–30–100 мА
Множитель		x ½, x 1 x 5
Диапазон измерений	УЗО типа G	310 мс 50 мс
	УЗО типа S	510 мс 160 мс
Примечания		¹1000 мА только для типа AC 700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B.
Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN)
Диапазон тока		30–110 % номинального тока УЗО¹
Величина ступени		10 % от IΔN²
Длительность ступени	Тип G	300 мс/ступень
	Тип S	500 мс/ступень
Погрешность измерений		±5 %
Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1)		50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B
Примечания		¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B
Индикация чередования фаз
Пиктограмма		Индикатор чередования фаз активен.
Общие технические характеристики
Размер (Д x Ш x В)		10 x 25 x 12,5 см
Масса (с батареями)		1,3 кг
Размер и количество батарей		Тип АА, 6 шт.
Степень защиты		IP40
Безопасность		Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2
Перенапряжение		CAT III / 500В; CAT IV 300В
Диапазоны и погрешность измерений		от EN61557-1 до EN61557-7, изд. 2, и EN61557-10, изд. 2
Тестер напряжения/целостности с переключаемой нагрузкой Fluke T110
Параметр		Значение
Напряжение постоянного и переменного тока		12…690 В
Проверка целостности		0…400 кОм
Частота		0/40…400 Гц
Чередование фаз		100…690 В
Время реакции (светодиодный индикатор)		< 0,5 с
Полное входное сопротивление 200 кОм		Потребление тока 3,5 мА при 690 В
		Потребление тока 1,15 мА при 230 В
Полное входное сопротивление 7 кОм (при нажатых кнопках нагрузки		Потребление тока 30 мА при 230 В
Степень защиты		CAT III 690 В, CAT IV 600 В
Степень защиты		IP64
Требования к электропитанию		2 батареи типа AAA
Размеры		260 x 70 x 38 мм
Масса		280 г
