Fluke 1664/T150 KIT/F — комплект многофункционального тестера электроустановок и пробника напряжения с ПО FVF

Описание комплекта многофункционального тестера электроустановок и пробника напряжения с ПО FVF Fluke 1664/T150 KIT/F:

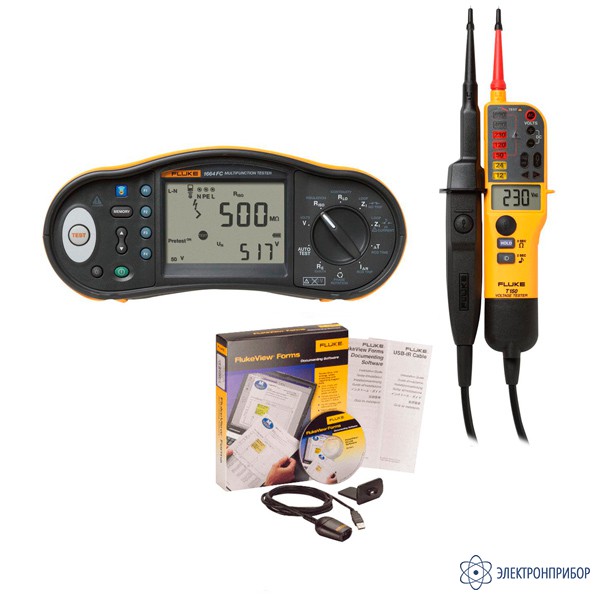

Комплект Fluke 1664/T150 KIT/F состоит из многофункционального тестера электроустановок Fluke 1664, пробника напряжения Fluke T150 и ПО Fluke FVF.

Описание многофункционального тестера электроустановок Fluke 1664:

Тестер электроустановок Fluke 1664 является единственным тестером с функцией предварительной проверки изоляции PreTest. Если тестер обнаруживает какое-либо подключенное к проверяемой системе устройство, выполнение проверки сопротивления изоляции прекращается — это позволяет избежать случайного повреждения подключенного устройства. Тестер Fluke 1664 также поддерживает функцию Fluke Connect ®, что позволяет отправлять результаты измерений на смартфон и взаимодействовать с коллегами. Функция автоматической проверки позволяет выполнять семь проверок одним нажатием кнопки, что сокращает число выполняемых вручную подключений и снижает вероятность ошибок.

Защита установки. Предотвращение дорогостоящих ошибок. Тестер электроустановок Fluke 1664 является единственным тестером с функцией предварительной проверки изоляции PreTest — эта функция предупреждает о потенциальной возможности совершения серьезных и дорогостоящих ошибок. Если тестер обнаруживает какое-либо подключенное к проверяемой системе устройство, выполнение проверки сопротивления изоляции прекращается, а на экран выводится предупреждающее сообщение. Это позволяет предотвратить случайное повреждение периферийного оборудования — ваши заказчики будут довольны.

Обменивайтесь информацией, находясь в любом месте. Оставайтесь на связи с коллегами, даже находясь в разных местах. Fluke Connect позволяет отправлять результаты измерений с тестера электроустановок Fluke 1664 на смартфон, что позволяет работать совместно с коллегами. Это самый быстрый способ продемонстрировать коллегам то, что видите вы, и получать согласования, не покидая места работы.

Пользуйтесь сохраненными результатами измерений, находясь в любом месте. Хранилище FlukeCloud™ позволяет использовать сохраненные результаты измерений и в офисе, и непосредственно на месте выполнения работы, что позволяет принимать решения в реальном масштабе времени. Кроме того, можно импортировать данные в ПО Fluke DMS для обработки и создания сертификатов. Вдобавок, вы получаете защиту данных мирового уровня. Безопасно. Надежно. Быстро. Еще точнее. Все это благодаря возможностям системы Fluke Connect.

При использовании функции автоматических измерений Auto Test экономия времени достигает 40 %. Функция автоматической проверки выполняет 5 необходимых проверок установки в течение одной последовательности, обеспечивая соответствие местным нормам для электроустановок. Это снижает число выполняемых вручную подключений, сокращает вероятность ошибок и снижает время выполнения проверки до 40 % по сравнению с предыдущими моделями Fluke.

Особенности многофункционального тестера электроустановок Fluke 1664 FC:

• Автоматическое измерение импеданса шлейфов и контуров, тока и времени срабатывания УЗО и сопротивления изоляции — для выполнения измерения необходимо лишь подключить прибор и нажать одну кнопку;
• Дополнительный режим для сильноточных контуров. Более быстрые измерения по сравнению с проверкой контуров в режиме без срабатывания УЗО;
• Память Z-max при испытаниях контуров — простая оценка наибольшего измеренного при испытаниях значения;
• Уникальный адаптер для быстрой, надежной и точной компенсации сопротивления измерительных проводов и шнура питания;
• Быстрое измерение напряжения между линиями L-N, L-PE и N-PE с использованием сетевого шнура. Необходимость менять соединения для проведения измерений отсутствует;
• Одновременное измерение тока и времени срабатывания УЗО (УЗО типов AC и A);
• Выполнение двух измерений одновременно, двойной дисплей. Одновременное измерение ожидаемого тока короткого замыкания или замыкания на землю вместе с импедансом контура экономит время;
• Прозвонка линии — выбор необходимых входных гнезд с помощью программных кнопок — переключать измерительные провода не требуется;
• Автоматический пуск испытаний контуров и УЗО — проверка начинается, как только напряжение питания стабилизируется;
• Сенсорная панель потенциала земли обнаруживает повышение потенциала заземления >50 В, указывая представляющие опасность ситуации;
• В комплект поставки входят измерительные провода и зажимы SureGrip™ безопасной конструкции, позволяющие удобно и надежно подключить прибор и обеспечивающие стабильность результатов;
• Поворотный переключатель позволяет четко отличить выбранную функцию. Все органы управления расположены в непосредственной близости, сложные многоуровневые меню отсутствуют;
• Большой дисплей с задней подсветкой, четкими символами и расширенным углом обзора для простого и безопасного считывания показаний;
• Индикация Годен/Негоден (PASS/FAIL) результатов проверки УЗО;
• Режим с изменяемым испытательным током УЗО с возможностью задания режимов пользователем;
• Сопротивление контура и шлейфа с разрешением мОм;
• Проверка чувствительности УЗО сглаженным постоянным током (тип В);
• Расширенная память с 3 уровнями;
• Используйте испытательный ток в режиме контроля целостности цепи для проверки обмоток электродвигателя;
• Выдерживает падение с высоты 1 метр;
• Компактный и легкий (менее 1,3 кг) прибор со снабженным подкладкой шейным ремешком позволяет освободить руки при проведении измерений в течение всего дня.

Назначение пробника напряжения Fluke T150:

Тестер напряжения/целостности с ЖК-дисплеем, омметром и переключаемой нагрузкой Fluke T150 — прочный высококачественный тестер для получения быстрых результатов нужными вам способами.

Новый двухполюсный тестер Fluke T150 превосходит все предыдущие модели по прочности конструкции и легкости использования. Теперь возможно получение результатов измерений быстро и в нужной форме благодаря большим и удобным кнопкам, яркому экрану с подсветкой и хорошо различимым звуковым и механическим сигналам, предназначенным для использования в самых разных условиях.

Особенности пробника напряжения Fluke T150:

• Степень защиты CAT IV 600 В, CAT III 690 В, двухполюсные тестеры Fluke соответствуют требованиям новейшего европейского стандарта безопасности EN 61243-3: 2010, действующего для испытательного оборудования данного типа;
• 4 способа определения напряжения переменного/постоянного тока: двухполюсные тестеры компании Fluke делают показания легко читаемыми, отображая значения напряжения четырьмя способами: четко видимая полоска светодиодных индикаторов, яркий цифровой дисплей с показаниями измеряемого значения, проверка целостности проводника со звуковой индикацией и вибрацией для тактильного оповещения. Выбор способа индикации осуществляется пользователем;
• Градуированная шкала с подсветкой, а также индикаторы с подсветкой: яркая подсветка гарантирует видимость кнопок и индикаторов в любых условиях освещения;
• Тактильное оповещение с помощью вибрации: даже если дисплей не виден, а звуковой сигнал не слышен, вы всегда узнаете о присутствии напряжения. Эта функция особенно полезна при работе в условиях шума или в том случае, если нельзя отводить взгляд от щупов;
• Возможность включения/выключения звука для проведения испытаний в помещениях, где требуется соблюдение тишины: если работа ведется в помещении, где требуется соблюдение тишины, например в медицинском учреждении или в офисе, звук прибора может быть отключен;
• Индикатор уровня заряда батарей;
• Определение напряжения даже при разряженных батареях;
• Улучшенная фиксация щупов для надежного хранения;
• Индикатор чередования фаз для трехфазных систем: в случае питания двигателей, приводов и электросистем трехфазным источником электроэнергии воспользуйтесь инновационной системой быстрого определения чередования фаз для трехфазных источников;
• Функции тестирования УЗО: удобная двухкнопочная схема проверки позволяет увеличить ток через проверяемое устройство и удаленно активировать устройства защитного отключения (УЗО), чтобы проверить их корректное подключение. К прибору прилагается краткое руководство по основным методам тестирования УЗО;
• Встроенный электрический фонарик: при проведении измерений в темноте имеется возможность подсветки кнопок с помощью фонарика, что позволяет проводить измерения быстрее и надежнее;
• Функция однофазной проверки напряжения: позволяет быстро определить, какие из проводников находятся под напряжением;
• Защита наконечника щупа имеет возможность адаптации под изменяющиеся условия: защитные насадки наконечников щупов уменьшают размер открытой металлической части с 19 мм до 4 мм, что снижает риск случайного контакта с посторонним проводником при работе в условиях ограниченного пространства. Наконечники щупов снабжены резьбой для крепления дополнительных насадок диаметром 4 мм, делающих наконечник более прочным, что может потребоваться для проведения отдельных видов измерений;
• Защищенные наконечники щупов и футляр для хранения;
• Измерение сопротивления: функция измерения и отображения сопротивлений до 1999 Ом расширяет набор возможностей тестера;
• Изоляция WearGuard™ позволяет определить повреждение измерительных наконечников: защищенные износостойкие измерительные наконечники двухполюсного тестера имеют два слоя изоляции, что еще больше увеличивает их износостойкость. Внутренний слой имеет другую окраску, что позволяет заметить повреждения и принять решение о замене провода;
• Улучшенная эргономичная конструкция: прибор удобно лежит в руке, прост в применении, допускает работу в перчатках и обеспечивает быструю и надежную фиксацию щупов;
• Прочное высококачественное исполнение: применение износостойкого литого корпуса, более толстого шнура с индикацией износа, прочного отсека батарей и долговечных защитных насадок щупов.

Описание ПО Fluke FVF:

Программное обеспечение Fluke ViewForms упрощает создание отчетов с использованием данных.  В комплекте поставляется кабель для подключения к ПК. С помощью программного обеспечения для документирования Fluke ViewForms можно использовать существующие регистрирующие функции портативных тестовых приборов для решения более сложных задач.

Технические характеристики комплекта многофункционального тестера электроустановок и пробника напряжения с ПО FVF Fluke 1664/T150 KIT/D:

Параметр		Значение
Многофункциональный тестер электроустановок Fluke 1664
Измерение напряжения переменного тока
Диапазон		500 В
Разрешение		0,1 В
Погрешность при 45–66 Гц		0,8 % + 3
Входной импеданс		360 кОм
Защита от перегрузки		660 В среднеквадратичное
Проверка целостности цепи (RLO)
Диапазон (автоматический выбор)		20 Ом / 200 Ом / 2000 Ом
Разрешение		0,01 Ом / 0,1 Ом / 1 Ом
Напряжение разомкнутой цепи		> 4 B
Измерение сопротивления изоляции (RISO)
Испытательные напряжения		50-100–250–500–1000 В
Погрешность испытательного напряжения (при номинальной силе испытательного тока)		+10%, –0%
Испытательное напряжение		50 В 100 В 250 В 500 В 1000 В
Диапазон сопротивления изоляции		20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм
Разрешение		0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм
Испытательный ток		1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм
Импеданс контура и шлейфа (ZI)
Диапазон		10 Ом / 0,001 Ом / Режим больших токов мОм
Разрешение		0,01 Ом / 0,1 Ом / 1 Ом
Ожидаемый ток короткого замыкания на землю, проверка PSC
Диапазон		1000 А / 10 кА (50 кА)
Разрешение		1 А / 0,1 кА
Вычисление		Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивления шлейфа (L-N) соответственно.
Проверка УЗО, проверяемые типы УЗО
Тип УЗО		AC¹ G²,S³
Модель 1662		A, AC, B= «5», S
Примечания		¹Отклик на переменный ток ²Общего типа, без задержки ³Задержка времени = «4»Отклик на импульсный сигнал = «5»Отклик на сглаженный сигнал постоянного тока
Проверка скорости срабатывания (ΔT)
Настройки тока¹		10–30–100–300–500–1000 мА – ВАр 10–30–100 мА
Множитель		x ½, x 1 x 5
Диапазон измерений	УЗО типа G	310 мс 50 мс
	УЗО типа S	510 мс 160 мс
Примечания		¹1000 мА только для типа AC 700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B.
Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN)
Диапазон тока		30–110 % номинального тока УЗО¹
Величина ступени		10 % от IΔN²
Длительность ступени	Тип G	300 мс/ступень
	Тип S	500 мс/ступень
Погрешность измерений		±5 %
Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1)		50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B
Примечания		¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B
Проверка сопротивления заземления (RE)
Диапазон		200 Ом / 2000 Ом
Разрешение		0,1 Ом / 1 Ом
Частота		128 Гц
Выходное напряжение		25 В
Индикация чередования фаз
Пиктограмма		Индикатор чередования фаз активен.
Общие технические характеристики
Размер (Д x Ш x В)		10 x 25 x 12,5 см
Масса (с батареями)		1,3 кг
Размер и количество батарей		Тип АА, 6 шт.
Степень защиты		IP40
Безопасность		Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2
Перенапряжение		CAT III / 500В; CAT IV 300В
Производительность		от EN61557-1 до EN61557-7 вторая редакция и EN61557-10 вторая редакция
Пробник напряжения Fluke T150
Параметр		Значение
Напряжение постоянного и переменного тока		от 6 до 690 В
Проверка целостности		от 0 до 400 кОм
Частота		от 0/40 до 400 Гц
Чередование фаз		от 100 до 690 В
Измерение сопротивления		До 1999 Ом
Время реакции (светодиодный индикатор)		< 0,5 с
Полное входное сопротивление 200 кОм		потребление тока 3,5 мА при 690 В
		потребление тока 1,15 мА при 230 В
Полное входное сопротивление 7 кОм (при нажатых кнопках нагрузки		потребление тока 30 мА при 230 В
Степень защиты		CAT III 690 В, CAT IV 600 В
Степень защиты		IP64
Требования к электропитанию		2 батареи типа AAA
Размеры		260 x 70 x 38 мм
Масса		280 г
ПО FlukeView Forms
Операционная система		Windows 98 Second Edition, Windows Me, Windows 2000, Windows XP, Windows Vista или  Windows 7
Минимальные требования к аппаратному обеспечению компьютера		Микропроцессор класса Pentium или выше 32 Мб ОЗУ 70 Мб дискового пространства (100 Мб для установки) Последовательный порт или порт USB
Размер		203 x 100 x 50 мм
Вес		545 г
