Модели серии GPT-712000 оснащены новой уникальной функцией развертки (sweep), которая отображает диаграмму кривой результатов испытаний исследуемого объекта (ИУ). Ведется поточенная запись (шаг за шагом) результатов измерений по итогам приложенного напряжения / тока и соответствующих настроек установки (например, начальное Uисп, время нарастания, продолжительность теста или время спада). После завершения теста, пользователи могут узнать количество приложенной энергии (напряжение / ток в конкретный момент теста) и результаты измерения, перемещая по графику курсор, т таким образом помогая оператору понять изменения и взаимозависимость измеренных параметров в ходе испытания (ток или сопротивление). Функция также может использоваться для локализации критических точек — провалов теста исследуемых объектов (пробоя). Ресурсы статистической обработки результатов измерений (Statistics Function) позволяют сразу оценить полученные данные для прогнозных оценок с целью повешения достоверности интерпретации итогов испытаний.
Особенность серии заключается в поддержке испытаний емкостной нагрузки (до 47 мкФ). Это позволяет применять установки для тестирования ИУ с большой входной емкостью — импульсные источники питания, изделия бытовой техники и др. электронные устройства, использующие в выходных цепях сглаживающие фильтры для подавления НЧ шумов и пульсаций. Значение емкости в цепи зависит от конструкции конкретного ИУ. Как правило, представленные в настоящее время на рынке СИ тестеры электробезопасности (УПУ-5М и др.) имеют диапазон значений макс. ёмкости ИУ не более 5- 20 мкФ (реж. Авто/ Ручной). В случае тестирования ИУ с емкостной компонентой в цепи измерений (режим испытания на пробой постоянным напряжением/ DCW) для корректности испытания необходимо учитывать первоначальный заряд конденсаторов в момент запуска теста. Процесс заряда в момент подачи нарастающего напряжения теста (даже при емкости ~1 мкФ) будет занимать дополнительное время, и в некоторых случаях длительность может превысить предел установки таймера (≥ 999с). Если заряд не будет завершен, то это повлияет на результат испытаний. Учитывая это (и в порядке обратной связи от пользователей) разработчики в моделях новой серии GPT712000 модернизировали выходные каскады и увеличили диапазон максимальной ёмкости в ИУ до 47 мкФ.
Ещё одной новацией реализованной в серии GPT-712000 стала возможность установки времени задержки на следующий запуск испытаний (Wait time). Эта функция позволяет задавать временной интервал от старта испытаний до индикации в установке GPT информации об итогах теста. По умолчанию сообщение «Негоден»/ FAIL появляется через типовое контрольное время 0,3 секунды, однако для некоторых категорий ИУ может потребоваться больше времени для получения окончательного итога (с более стабильным результатом). Данная функция позволяет пользователю при необходимости самостоятельно регулировать этот параметр, чтобы учитывать конкретные испытательные приложения или специфику тестовой ситуации.
| Параметр | GPT-712001 | GPT-712002 | GPT-712003 | GPT-712004 |
| Истыптание переменным током ACW | ||||
| Испытательное напряжение | 0,05 кВ…5 кВ; частота 50/ 60 Гц (выбирается) | |||
| Погрещность установки | ± (1 % + 5В), для Uисп ≥ 50 В (без нагрузки) | |||
| Разрешение | 1 В | |||
| Диапазон установки тока | 0,001 мА…40 мА (для Uисп ≤ 5кВ); 0,001 мА…10 мА (для Uисп ≤ 0,5кВ) | |||
| Погрешность установки | ± (1 % + 5 е.м.р.) | |||
| Максимальное разрешение | 1 мкА/ 10 мкА | |||
| Максимальная выходная мощность | 200 ВА (5 кВ / 40 мА) | |||
| Форма напряжения Uисп | Синусоидальная (50/ 60 Гц – выбирается) | |||
| Испытание постоянным током DCW | ||||
| Испытательное напряжение | — | 0,05 кВ…6 кВ | ||
| Погрешность установки | — | ± (1 % + 5 В), для Uисп ≥ 50 В (без нагрузки) | ||
| Разрешение | — | 1 В | ||
| Диапазон установки тока | — | 0,001 мА … 10 мА | ||
| Погрешность установки | — | ± (1,5 % + 1 е.м.р.) | ||
| Максимальное разрешение | — | 0,1 мкА/ 1мкА/ 10 мкА | ||
| Измерение сопротивления изоляции IR | ||||
| Тестовое напряжение | — | — | 50 …1200 В, постоянное (разрешение 50В) | |
| Погрешность установки | — | — | ± (1 % + 5 В) | |
| Диапазон измерений | — | — | 1 МОм…9999 МОм | |
| Погрешность измерения | — | — | ± 5 % (базовая) | |
| Измерение сопротивления низкоомных цепей GB | ||||
| Тестовое напряжение | — | — | — | ~8 В макс (ХХ), частота 50/60 Гц (4-х пр. схема) |
| Тестовый ток | — | — | — | 3 А…30 А |
| Разрешение | — | — | — | 0,01 А |
| Диапазон измерений | — | — | — | 1мОм…650 мОм |
| Разрешение | — | — | — | 0,1 мОм |
| Погрешность измерений | — | — | — | ± (1 % + 2 мОм) |
| Детектор токов утечки (ARC DETECT) | ||||
| Диапазон установки | 0,1…40 мА | |||
| Встроенный индикатор | ||||
| Вольтметр | ± (1 %* Uизм. + 5В) | |||
| Ампериметр | I< 1 мА: ± (1,5 %* Iизм. + 3 мкА); I > 1 мА: ± (1,5 %* Iизм. + 3 мкА) | |||
| Омметр | Rиз< 1 МОм: ± (5 %*Rизм. + 3 е.м.р.); Rиз до 2 ГОм: ± (10 %*Rизм. + 1 е.м.р.); Rиз до 50 ГОм: ± (20 %*Rизм. + 1 е.м.р.) | |||
| Общие характеристики | ||||
| Время испытания (таймер) | 0,1…999,9 с (Нарастание /спад) или непрерывно (Off) | |||
| Задержка запуска | 0,1…999,9 с | |||
| Дисплей | Цветной графический TFT- индикатор (18 см) | |||
| Память | 100 ячеек (зап./выз. -10 профилей теста) | |||
| Напряжение питания | ~100В…240В ± 10%, 50 / 60 Гц | |||
| Интерфейс | RS-232, USB (2 host/ device) | |||
| Потребляемая мощность | Не более 400 ВА | |||
| Габаритные размеры, мм | 380 х 148 х 454 | |||
| Масса, кг | 15 | |||
| № | Наименование | Количество |

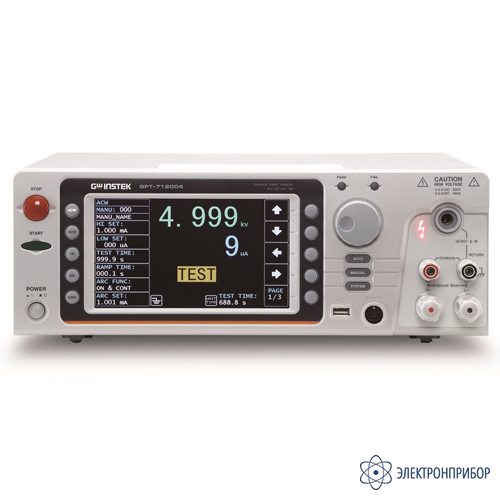

| 1 | Установка для проверки параметров электрической безопасности GPT-712004 | 1 |
| 2 | Комплект измерительных проводов (1-GHT-115) | 1 |
| 3 | Измерительный кабель для режима GB (1-GTL-215) | 1 |
| 4 | Соединительный кабель для терминала ДУ / Remote (1-GHT-119) | 1 |
| 5 | Шнур питания | 1 |
