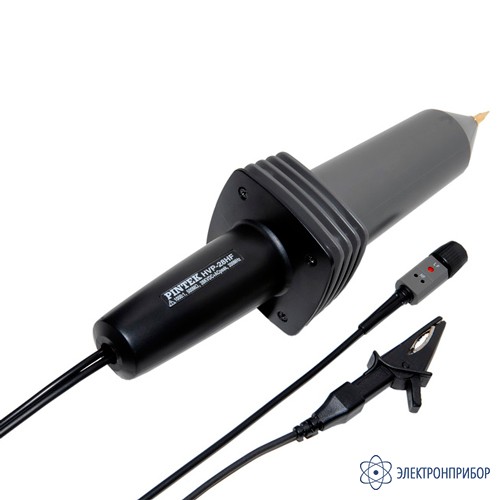

Пробник HVP-28HF позволяет проводить безопасные измерения до 28 кВ по постоянного напряжения и до 56 кВпик-пик в импульсном режиме переменного напряжения с высокой точностью (±3%). Он может быть использован для измерений в широкой полосе частот от 0 до 200 МГц.
Пробник HVP-28HF имеет фиксированный коэффициент ослабления 1:1000, входное сопротивление 500 МОм с емкостью в параллели 1,7 пФ и диапазон компенсации емкости от 10 пФ до 35 пФ.
Таким образом, высоковольтный пробник HVP-28HF занимает в модельном ряду промежуточное место между HVP-15HF (15 кВ/50 МГц) и АСА-6039 (39 кВ /220 МГц).
| Параметр | Значение |
| Максимальное постоянное напряжение | 28 кВ |
| Максимальное переменное напряжение | синус 20 кВскз импульс 56 кВп-п |
| Сигнал/шум | DC ≥60 дБ (1 кГц), ≥50 дБ (1 МГц) |
| Полоса пропускания (-3 дБ) | DC…200 МГц |
| Точность | DC: ±3% AC: ±3% (1 кГц/1 кВ, 50 МГц) |
| Время нарастания | 1,8 нс |
| Диапазон компенсации | 10 пФ…35 пФ |
| Максимальный ток | 56 мкА |
| Входной импеданс | 500 МОм||1,7 пФ |
| Коэффициент деления | 1:1000 |
| Длина кабеля | 2 м |
| Габаритный размеры | Ø80 х 320 мм |
| Вес | 460 г |
| № | Наименование | Количество |
| 1 | Высоковольтный щуп HVP-28HF | 1 |
