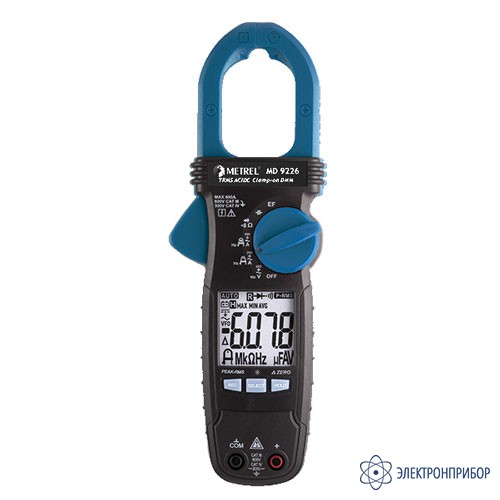

MD 9226 – токоизмерительные клещи с функциями удержания результатов, измерения пикового значения, относительных измерений. Клещи имеют небольшой магнитопровод (внутренний диаметр 35 мм) и весят всего 234 г. MD 9226 поставляются с первичной поверкой (межповерочный интервал – 2 года).
| Диапазон | Погрешность | ||
| Напряжение постоянного тока | |||
| 600,0 В | ±(1,0 % от изм. зн. + 5 е.м.р.) | ||
| Напряжение переменного тока | |||
| 600,0 В (50 Гц ~ 60 Гц) | ±(1,0% от изм. зн. + 5 е.м.р.) | ||
| Напряжение постоянного + переменного тока | |||
| 600,0 В (Пост. ток, 50 Гц ~ 60 Гц) | ±(1,2% от изм. зн. + 7 е.м.р.) | ||
| Сопротивление | |||
| 600,0 Ом, 6,000 кОм, 60,00 кОм | ±(1,0% от изм. зн. + 5 ед. мл. р.) | ||
| Ёмкость | |||
| 200,0 мкФ, 2500 мкФ | ±(2,0% от изм. зн. + 4 ед. мл. р.) | ||
| Проверка диодов | |||
| 2, 000 В | ±(1,5% от изм. зн. + 5 ед. мл. р.) | ||
| Измерение малых значений переменного тока клещами в режиме AmpTipTM | |||
| 60,00 А (50 Гц ~ 60 Гц) | ±(1,5% от изм. зн. + 5 е.м.р.) | ||
| Измерение малых значений постоянного тока клещами в режиме AmpTipTM | |||
| 60,00 А | ±(2,0% от изм. зн. + 5 е.м.р.) | ||
| Измерение переменного тока клещами в обычном режиме | |||
| 60,00 А, 600,0 A (50 Гц ~ 100 Гц) | ±(1,8% от изм. зн.+ 5 ед. мл. р.) | ||
| 60,00 А, 600,0 A (100 Гц ~ 400 Гц) | ±(2,0% от изм. зн.+ 5 ед. мл. р.) | ||
| Измерение постоянного + переменного тока клещами в обычном режиме | |||
| 60,00 А, 600,0 A (Пост. ток, 50 Гц ~ 100 Гц) | ±(2,2% от изм. зн.+ 7 ед. мл. р.) | ||
| 60,00 А, 600,0 A (100 Гц ~ 400 Гц) | ±(2,7% от изм. зн.+ 7 ед. мл. р.) | ||
| Измерение частоты электросети | |||
| измерение | Чувствительность (синусоидальное СКЗ) | Диапазон | Погрешность |
| 600 В | 50 В | 5,00 ~ 999,9 Гц | ±(1% от изм. зн. +5 ед. мл. р.) |
| 60 А (AmpTipTM) | 40 A | 50,00 ~ 400,0 Гц | |
| 60 А, 600 A | 40 A | 50,00 ~ 400,0 Гц | |
| Бесконтактное определение электрического поля | |||
| Типичное напряжение | Сегментный индикатор | ||
| 20 В (допуск: 10 ~ 36 В) | — | ||
| 55 В (допуск: 23 ~ 83 В) | — | ||
| 110 В (допуск: 59 ~ 165 В) | — | ||
| 220 В (допуск: 124 ~ 330 В) | —- | ||
| 440 В (допуск: 250 ~ 600 В) | —— | ||
| № | Наименование | Количество |
| 1 | Токоизмерительные клещи MD 9226 | 1 |
| 2 | Испытательный провод | 2 |
| 3 | Комплект элементов питания | 1 |
| 4 | Сумка | 1 |
| 5 | Руководство по эксплуатации | 1 |
