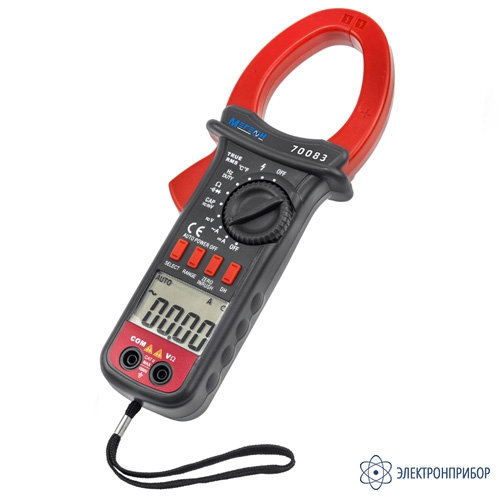

МЕГЕОН 70083 относится к новой линейке полноразмерных многофункциональных измерительных токоизмерительных клещей. Прибор сочетают в себе: автоматическое переключение диапазонов измерений, токовые клещи для измерения переменного и постоянного тока и мультиметр измеряющий переменное и постоянное напряжение, сопротивление, ёмкость, частоту, скважность, температуру, кроме этого есть функция NCV (бесконтактный детектор напряжения), INR (измерение импульсного напряжения и тока), также функция проверки на обрыв (прозвонка) и диодный тест.
| Диапазон | Разрешение | Точность | Импенданс |
| Измерение постоянного напряжения | |||
| 0,4В | 0,1мВ | ±0,8% + 2 е.м.р. | ≈ 100МОм |
| 4В | 1мВ | ≈ 10МОм | |
| 40В | 10мВ | ||
| 400В | 0,1В | ||
| 1000В | 1В | ±1% + 3 е.м.р. | |
| Измерение переменного напряжения синусоидальное (10…1000 Гц), меандр (10…400Гц) | |||
| 0,4В | 0,1мВ | ±1,2% + 5 е.м.р. | ≈ 100МОм |
| 4В | 1мВ | ≈ 10МОм | |
| 40В | 10мВ | ||
| 400В | 0,1В | ||
| 700В | 1В | ±1,5% + 5 е.м.р. | |
| Диапазон | Разрешение | Точность | |
| Измерение переменного тока (50…60Гц) | |||
| 40А | 10мА | ± 2% + 20 е.м.р. | |
| 400А | 0,1А | ± 2% + 5 е.м.р. | |
| 1000А | 1А | ||
| Измерение постоянного тока | |||
| 40А | 10мА | ± 2% + 20 е.м.р. | |
| 400А | 100мА | ± 2% + 5 е.м.р. | |
| 1000А | 1А | ||
| Измерение сопротивления (Защита от перегрузки 150В) | |||
| 400 Ом | 0,1 Ом | ± 1% + 3 е.м.р. | |
| 4 КОм | 1 Ом | ||
| 40КОм | 10 Ом | ||
| 400 КОм | 100 Ом | ||
| 4 МОм | 1 КОм | ||
| 40 МОм | 10 КОм | ± 1,5% + 5 е.м.р. | |
| Измерение ёмкости (Защита от перегрузки 150В), измерение < 30 пФ невозможно | |||
| 10 нФ | 1 пФ | ± 3% + 5 е.м.р. | |
| 100 нФ | 10 пФ | ||
| 1 мкФ | 0,1 нФ | ||
| 10 мкФ | 1 нФ | ||
| 100 мкФ | 10 нФ | ||
| 1000 мкФ | 0,1 мкФ | ||
| 10.000 мкФ | 1 мкФ | ± 5% + 5 е.м.р. | |
| Измерение частоты (Максимальное напряжение 30В) | |||
| 10 Гц | 0,001 Гц | ± 0,5% + 3 е.м.р. | |
| 100 Гц | 0,01 Гц | ||
| 1 кГц | 0,1 Гц | ||
| 10 кГц | 1 Гц | ||
| 100 кГц | 10 Гц | ||
| 1 МГц | 100 Гц | ||
| 10 МГц | 1 кГц | ||
| Измерение скважности (Максимальное напряжение 30В) | |||
| 1…99% | 0,1% | 0,5% + 3емр | |
| Диодный тест (прямое падение напряжения на диоде) | |||
| Отображается приблизительное значение прямого падения напряжения на диоде. Условия испытаний: прямой ток ≈ 1,5 мА, обратное постоянное напряжение около ≈ 3 В | |||
| Тест обрыва (прозвонка) | |||
| Если сопротивление проверяемой цепи меньше 90 Ом ±20 Ом – будет раздаваться звуковой сигнал, если более 400 Ом на дисплее будет отображено «0L». Напряжение разомкнутой цепи ≈ 0,5В | |||
| Диапазон | Разрешение | Точность | |
| Измерение температуры (используется контактная термопара) | |||
| — 50…300˚С | 1˚С | ±1% + 5 е.м.р. | |
| 300…1000˚С | ±2% + 5 е.м.р. | ||
| — 58…600˚F | 1˚F | ±1,5% + 6 е.м.р. | |
| 600…1832˚F | ±2% + 6 е.м.р. | ||
| Параметр | Значение | ||
| Общие характеристики | |||
| Максимальный диаметр кабеля для клещей | 50 мм | ||
| Условия эксплуатации | 0…50˚C, ≤70% ОВ | ||
| Условия хранения и транспортировки | -20…60°C, ≤80% ОВ | ||
| Питание | 9В (батарея тип 6F22 «Крона») | ||
| Габаритные размеры без упаковки | 250х95х40 мм | ||
| Габаритные размеры с упаковкой | 290х125х53 мм | ||
| Вес без упаковки | около 410 г с батареей | ||
| Вес с упаковкой | 676 г | ||
*ОВ –относительная влажность, е.м.р. – единица младшего разряда.
| № | Наименование | Количество |
| 1 | Цифровые токоизмерительные клещи МЕГЕОН 70083 | 1 |
| 2 | Щупы измерительные | 2 |
| 3 | Термопара К-типа | 1 |
| 4 | Батарея тип 6F22 (Крона) 9В | 1 |
| 5 | Чехол для транспортировки и хранения | 1 |
| 6 | Руководство по эксплуатации | 1 |
