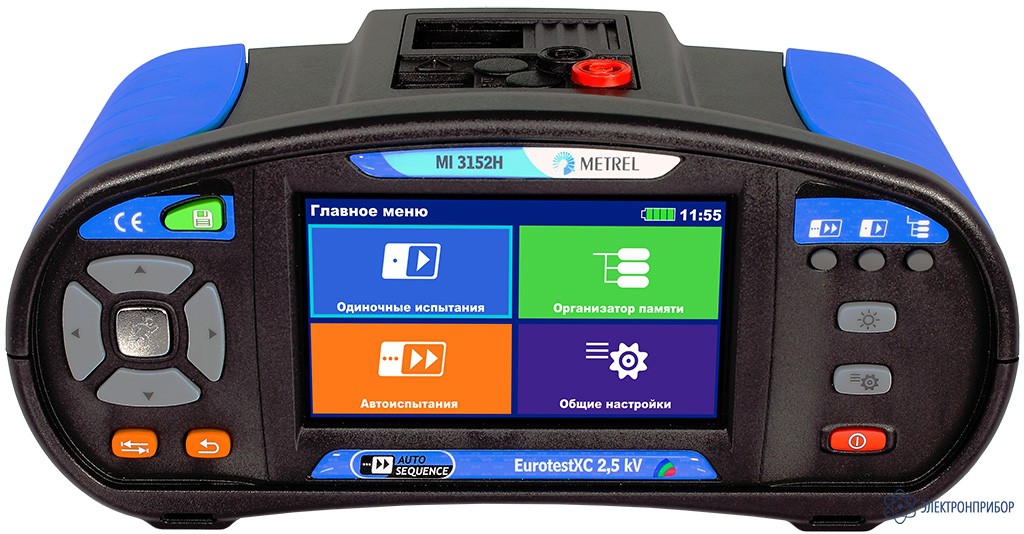

MI 3152H EurotestXC 2,5 кВ – современный многофункциональный измеритель параметров электроустановок с цветным сенсорным экраном.
Кроме стандартных функций, MI 3152H оснащен функциями измерения удельного сопротивления грунта, измерения мощности, гармоник, а также возможностью автоматического тестирования.
Пользователь MI 3152H, используя виртуальную клавиатуру, может создавать необходимую структуру памяти прибора прямо на месте измерения. Передача данных на ПК может осуществляться через интерфейсы USB, RS232, BLUETOOTH.
Многофункциональный измеритель параметров электроустановок MI 3152H поставляется в следующих комплектах:
| Функция | Диапазон измерения | Разрешения | Погрешность измерения |
| Сопротивление изоляции (U= 2,5 кВ) | 0,01…19,99 МОм 20,0…199,9 МОм 200…999 МОм 1,00…19,99 ГОм | 0,01 МОм 0,1 МОм 1 МОм 0,01 ГОм | ±(5 % от измеренного значения + 3 ед. мл. р.) ±(5 % от измеренного значения) ±(10 % от измеренного значения) ±(10 % от измеренного значения) |
| Коэффициенты абсорбции и поляризации | 0,01…9,99 10,0…100,0 | 0,01 0,1 | ±(5% от измеренного значения + 2 ед. мл. р.) ±(5% от измеренного значения) |
| Непрерывность защитных проводников (200 мА) | 0,01…19,99 Ом 20,0…199,9 Ом 200…1999 Ом | 0,01 Ом 0,1 Ом 1 Ом | ±(3 % от измеренного значения + 3 ед. мл. р.) ±(5 % от измеренного значения) ±(5 % от измеренного значения) |
| Полное сопротивление линии/контура | 0,01…9,99 Ом 10,0…99,9 Ом 100…999 Ом 1,00 …9,99 кОм | 0,01 Ом 0,1 Ом 1 Ом 10 Ом | ±(5 % от измеренного значения + 5 ед. мл. р.) ±(5 % от измеренного значения + 5 ед. мл. р.) ± 10 % от измеренного значения ± 10 % от измеренного значения |
| Полное сопротивление контура без отключения УЗО | 0,01…9,99 Ом 10,0…99,9 Ом 100…999 Ом 1,00 …9,99 кОм | 0,01 Ом 0,1 Ом 1 Ом 10 Ом | ±(5 % от измеренного значения + 10 ед. мл. р.) ±(5 % от измеренного значения + 10 ед. мл. р.) ± 10 % от измеренного значения ± 10 % от измеренного значения |
| Ток отключения УЗО | 0,2IΔN…1,1IΔN (тип AC) 0,2IΔN…1,5IΔN(тип A, IΔN≥30 мА) 0,2IΔN…2,2IΔN (тип A, IΔN 30 мА) 0,2IΔN…2,2IΔN (тип B) | 0,05IΔN 0,05IΔN 0,05IΔN 0,05IΔN | ±0,1IΔN ±0,1IΔN ±0,1IΔN ±0,1IΔN |
| Время отключения УЗО | 0,1…2000 мс | 0,1 мс | ±3 мс |
| Сопротивление заземления по 3-проводной схеме | 0,01 …19,99 Ом 20,0 …199,9 Ом 200 …9999 Ом | 0,01 Ом1 0,1 Ом 1 Ом | ±(5% от измеренного значения + 5 ед. мл. р.) |
| Сопротивление заземления 2-клещевой метод | 0,01 … 19,99 20,0 …30,0 30,1…39,9 | 0,01 0,1 0,1 | ±(10% от измеренного значения + 10 ед. мл. р.) ±(20% от измеренного значения) ±(30% от измеренного значения) |
| Измерение удельного сопротивления грунта | 0,1…99,9 Ом*м 100…999 Ом*м 1,00 …9,99 кОм*м 10,0 …99,9 кОм*м 100 …9999 кОм*м | 0,1 Ом*м 1 Ом*м 0,01 кОм*м 0,1 кОм*м 1 кОм*м | Зависит от Re |
| Сила тока с клещами А1391 | 0,01 …1,99 А 2,00 …19,99 А 20,0 …39,9 А 40,0 …299,9 А | 0,01 А 0,01 А 0,1 А 0,1 А | ±(3 % от измеренного значения + 3 ед. мл. р.) ±(3 % от измеренного значения) ±(3 % от измеренного значения) ±(3 % от измеренного значения + 5 ед. мл. р.) |
| Общие характеристики | |||
| Параметр | Значение | ||
| Источник питания | 6х1,5В батарей или аккумуляторов АА | ||
| Категория перенапряжения | CAT III 600В/ CATIV 300В | ||
| Класс защиты | Двойная изоляция | ||
| Интерфейс | BT, USB, RS232 | ||
| Размеры | 230х103х115 мм | ||
| Масса | 1,3 кг | ||
| № | Наименование | MI 3152H (базовая комплектация) | MI 3152H PROF (профессиональная комплектация). | MI 3152H PROF PLUS (профессиональная комплектация плюс) |
| 1 | Многофункциональный измеритель параметров электроустановок MI 3152H | 1 | 1 | 1 |
| 2 | Испытательный кабель с вилкой длиной 1,5 м | 1 | 1 | 1 |
| 3 | Испытательный кабель 2,5 кВ 2-проводной 1,5 м | 1 | 1 | 1 |
| 4 | Испытательный кабель 3-проводной 1,5 м | 1 | 1 | 1 |
| 5 | Комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря | 1 | 1 | 1 |
| 6 | Токоизмерительные клещи (диапазон измерения от 0,5 мА до 20 А) А1018 | — | 1 | 1 |
| 7 | Токоизмерительные клещи (диапазон измерения от 0,2 А до 20 А) А1019 | — | 1 | 1 |
| 8 | Адаптер для измерения удельного сопротивления грунта по 4-х проводной схеме (метод Веннера) А1199 | — | 1 | 1 |
| 9 | Токоизмерительные клещи 300А А1391 | — | — | 1 |
| 10 | Люксметр высокой точности А1172, тип В | — | — | 1 |
| 11 | Сетевой адаптер | 1 | 1 | 1 |
| 12 | Аккумуляторные батареи | 6 | 6 | 6 |
| 13 | Тестовые наконечники | 3 | 3 | 3 |
| 14 | Зажимы «крокодил» | 3 | 3 | 3 |
| 15 | CD-диск с ПО ES Manager | 1 | 1 | 1 |
| 16 | Лицензия для активации версии PRO ПО Metrel ES Manager Р1101 | — | 1 | 1 |
| 17 | Кабель RS232 | 1 | 1 | 1 |
| 18 | Кабель USB | 1 | 1 | 1 |
| 19 | Сумка для переноски | 1 | 1 | 1 |
| 20 | Мягкий шейный ремень для переноски | 1 | 1 | 1 |
| 21 | Руководство по эксплуатации | 1 | 1 | 1 |
| 22 | Свидетельство о поверке | 1 | 1 | 1 |
