Для работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату). Обязательно выберите один из кабелей в разделе Дополнительная комплектация.

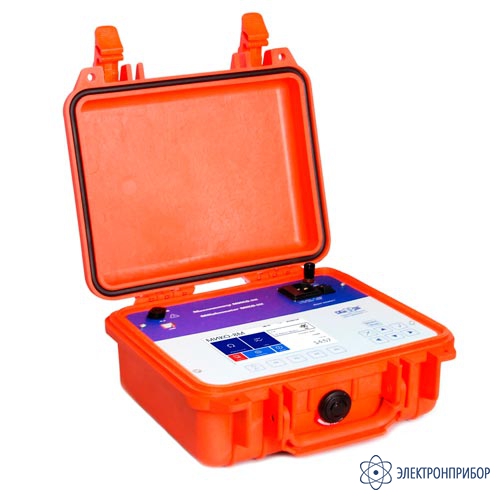

Миллиомметр МИКО-8М предназначен для измерения сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне 1 μΩ ÷ 10 kΩ на токе 10А, а также для снятия осциллограмм переключения контактора быстродействующего устройства РПН.
Объекты диагностики МИКО-8М:
Диапазоны сопротивления и измерительного тока могут быть заданы как в автоматическом, так и в ручном режимах. Прибор обеспечивает полностью автоматизированный процесс измерения сопротивления высокоиндуктивной нагрузки и компенсацию термо э.д.с. во внешней цепи.
В МИКО-8М реализованы специализированные режимы измерения для различных конфигураций 10 объектов (резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор, генератор, двигатель, компенсатор, фильтр подключения и магнит), учитывающие их специфические особенности, при этом Пользователь может выбрать типовой объект из предложенного списка или создать собственный объект.
Прибор автоматически учитывает конфигурацию объекта для настройки измерительных режимов.
В зависимости от типа объекта можно выбрать специальные режимы измерения. Например, для резистивного объекта можно выбрать один из трёх режимов:
Для индуктивного объекта Пользователь может также выбрать один из двух режимов:
В режиме АВТО 1ф реализован запатентованный автоматический способ измерения, который гарантирует наиболее высокую точность результатов в условиях сложной электромагнитной обстановки.
Это обеспечивается путём задания максимально возможного тока в измеряемой цепи не ступенчато (в зависимости от значения измеряемого сопротивления), а непрерывно без фиксированных диапазонов измерения в широком диапазоне нагрузок.
Данный способ измерения обеспечивает высокий уровень измеряемого сигнала в условиях сложной электромагнитной обстановки промышленного производства или подстанции. Кроме того, использование режима АВТО 1ф в процессе измерения позволяет прибору выдать максимально высокий измерительный ток, который обеспечивает гарантируемое насыщение магнитной системы трансформатора.
МИКО-8М имеет встроенный архив до 1 000 измерений для просмотра, копирования или удаления данных, а благодаря возможности выбора объекта на стадии проведения измерения — результаты представлены более систематизировано, что облегчает взаимодействие с архивом.
Кроме того, сохранение данных в архиве позволяет прибору привести ряд автоматических пересчетов на основе полученных данных:
Наличие в МИКО-8М режима безразборной проверки устройств РПН позволяет оценить состояние переключающего устройства РПН с токоограничивающими резисторами без снятия крышки бака контактора (DRM– Dynamic Resistance Measurement).
Принцип работы данного режима заключается в измерении мгновенных значений силы тока. Ток протекает сначала через обмотку трансформатора, а далее через контакты устройства РПН в процессе переключения с отвода на отвод. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов. Этот график позволяет определить время переключения с отвода на отвод, а также общее техническое состояние проверяемого объекта.
Анализ полученных графиков позволяет не только отбраковывать устройства РПН по критерию исправен/ неисправен, но также указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.
Кроме того, диагностика в режиме миллиомметра и в режиме безразборной проверки взаимно дополняет друг друга и дает Пользователю более полную информацию о состоянии трансформатора.
МИКО-8М соответствует требованиям безопасности EN 61010-1 и требованиям электромагнитной совместимости, которые предъявляются к оборудованию класса А по EN 61326-1.
Прибор имеет высокую степень защиты:
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга. В МИКО-8М реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор — от повреждения.
МИКО-8М оснащён цветным графическим сенсорным дисплеем высокой яркости и интуитивно понятным интерфейсом, что облегчает взаимодействие с прибором.
Управление может осуществляться через клавиатуру, сенсорный экран или от специального мобильного приложения, которое позволяет вести и синхронизировать базу замеров предприятия из прибора, а также дает возможность управлять прибором удаленно.
В стандартную комплектацию прибора МИКО-8М не включен ни один измерительный кабель, что позволяет Заказчику выбрать именно тот комплект, который ему будет действительно необходим.
Для выбора Пользователя и удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:
| Параметр | МИКО-8М | МИКО-8МА |
| Диапазон измерений сопротивления | 1 мкОм ÷ 10 кОм | |
| Пределы допускаемой основной погрешности измерений сопротивления, не более | ±(0,1%+0,5 мкОм) | |
| Диапазон измерений силы тока в режиме DRM, А | 0,1 ÷ 10 | |
| Количество цифр на выходе результата измерения | 5 | |
| Разрешающая способность | 0,1 мкОм | |
| Диапазон измерительного тока, А | 0,001 ÷ 10 | |
| Максимальная выходная мощность, Вт | 60 | |
| Максимальная потребляемая мощность, Вт | 120 | |
| Общие характеристики | ||
| Дисплей | Цветной графический TFT сенсорный, 800 x 480 точек | |
| Встроенная память | До 1000 измерений | |
| Питание | От сети | Литий-ионная встроенная батарея, от сети |
| Время заряда аккумулятора | 3 ч | |
| Продолжительность непрерывной работы батареи | 8 ч | |
| Сетевое напряжение | ~ 90-253 В, 47-63 Гц = 127-354 В | |
| Язык интерйфейса | Русский / Английский | |
| Связь с ПК | Bluetooth | |
| Защита от окружающей среды | IP67 (крышка прибора закрыта); IP40 (крышка прибора открыта) | |
| Температурный диапазон эксплуатации,ºС | От -20 до +55 | |
| Масса прибора | 2,7 кг | 4 кг |
| Габаритные размеры, мм | 270 х 250 х 130 | |
| № | Наименование, Индекс | Применение | Фото | Количество |
| 1 | Измерительный блок МИКО-8М СКБ049.00.00.000 | Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. |  | 1 |
| 2 | Кабель сетевой СКБ031.23.00.000 | Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м. |  | 1 |
| 3 | Провод заземления СКБ010.01.00.000 | Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2 м. |  | 1 |
| 4 | Эквивалент нулевого сопротивления СКБ023.15.00.000 | Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм. |  | 1 |
| 5 | Шунт 75ШСМ М3, 75-0,5 | Проверка работоспособности. Величина 1 мОм ± 0,5%. |  | 1 |
| 6 | Предохранитель ВП2Б-1В-2А | Для защиты источника питания. |  | 2 |
| 7 | Кабель USB 2.0 A-B | Для подключения прибора к компьютеру и управлению им от ПК. Длина 1,8 м. |  | 1 |
| 8 | Сумка для комплекта крепежных изделий СКБ126.06.02.000 |  | 1 |
Для работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату). Обязательно выберите один из кабелей в разделе Дополнительная комплектация.
