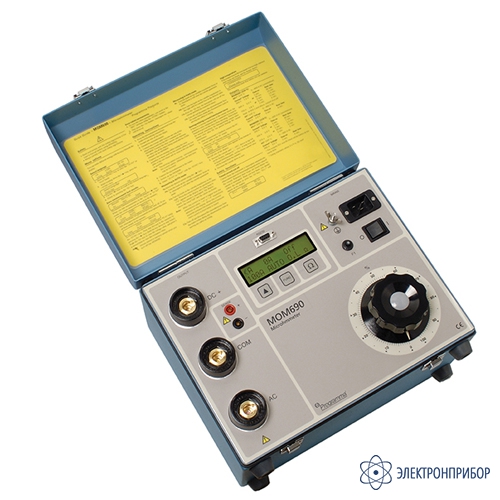

Дополнительно к широким возможностям по предельно допустимому току, прибор MOM690 обеспечивает микропроцессорное измерение, сохранение и документирование результатов.
Встроенное ПО позволяет пользователю выполнять отдельные тесты и полные циклы испытаний с сохранением результатов. Дополнительное ПО MOMWin™ позволяет экспортировать результаты испытаний в РС для дальнейшего анализа и составления отчета. Диапазоны измерений устанавливаются автоматически, сопротивление измеряется непрерывно, и результаты тестирования могут быть автоматически зафиксированы при текущем значении тока испытаний.
После испытаний выключателя с помощью токового трансформатора, установленного в его токовой цепи, например, баковых выключателей и элегазовых коммутаторов, некоторые стандарты рекомендуют размагничивание токовых трансформаторов. Эта хлопотливая задача может быть выполнена легко и просто благодаря наличию в MOM690 выхода переменного тока. Выход переменного тока может быть использован как многоцелевой источник тока в различных применениях.
| Параметр | Значение | ||||||||||
| Измерение тока | |||||||||||
| Диапазон | 0 – 800 А | ||||||||||
| Разрешение | 1 А | ||||||||||
| Погрешность | 100 – 800 А, 1% от показаний 1 разряд; 50 – 99 А, (2% от показаний 2 разряда); 0 – 49 А, не нормируется | ||||||||||
| Измерение сопротивления | |||||||||||
| Диапазон | 0 – 200 мОм , > 200 мОм не нормируется | ||||||||||
| Разрешение | 1 мкОм | ||||||||||
| Погрешность | 100 – 800 А, 1% от показаний 1 разряд; 50 – 99 А, (2% от показаний 2 разряда); 0 – 49 А, не нормируется | ||||||||||
| Максимальное сопротивление нагрузки / ток, модель 115В | |||||||||||
| Параметр | Стандартный набор кабелей | Стандартный набор кабелей и удлинитель №1 | Стандартный набор кабелей и удлинитель №1 | 2 х 15 м, 95 мм2 набор кабелей | |||||||
| При токе 300 А | 10 мОм | 6 мОм | 3 мОм | 10 мОм | |||||||
| Максимальный ток | 575 А | 420 А | 360 А | 540 А | |||||||
| Максимальное сопротивление нагрузки / ток, модель 230В | |||||||||||
| Параметр | Стандартный набор кабелей | Стандартный набор кабелей и удлинитель №1 | Стандартный набор кабелей и удлинитель №1 | 2 х 15 м, 95 мм2 набор кабелей | |||||||
| При токе 300 А | 18 мОм | 14 мОм | 11 мОм | 18 мОм | |||||||
| При токе 600 А | 3 мОм | — | — | 1,8 мОм | |||||||
| Максимальный ток | 750 А | 570 А | 480 А | 690 А | |||||||
| Выход постоянного тока (CATI), модель 115 В | |||||||||||
| Параметр | Значение | ||||||||||
| Ток (А) | 0 | 50 | 100 | 200 | 300 | 400 | 500 | 5751 | 600 | 700 | 8002 |
| Напряжение (В) | 7,3 | 6,9 | 6,4 | 5,5 | 4,8 | 3,9 | 3,0 | 2,5 | 2,2 | 1,5 | 0,9 |
| Время максимальной нагрузки | — | 30 мин | 10 мин | 90 с | 50 с | 30 с | 15 с | 10 с | 8 с | 5 с | — |
| Входной ток (А) | 0,8 | — | 10 | 19 | — | 38 | — | — | 52 | — | — |
| 1 — максимальный ток со стандартными кабелями 2 х 5 м, 50 мм2; 2 — при 800 А и выше мгновенное отключение. Указанные значения соответствуют максимальному времени нагрузки от холодного состояния при 25°С. Они не справедливы для повторных испытаний. | |||||||||||
| Выход переменного тока (CATI), модель 115 В | |||||||||||
| Параметр | Значение | ||||||||||
| Ток (А) | 0 | 660 | |||||||||
| Напряжение (В) | 8,7 | 3,5 | |||||||||
| Время максимальной нагрузки | Длительное | 2 секунды | |||||||||
| Время покоя | — | 4 минуты | |||||||||
| Выходы постоянного и переменного тока не должны нагружаться одновременно | |||||||||||
| Выход постоянного тока (CATI), модель 230 В | |||||||||||
| Параметр | Значение | ||||||||||
| Ток (А) | 0 | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 7501 | 8002 |
| Напряжение (В) | 9,4 | 9,0 | 8,6 | 8,0 | 7,2 | 6,4 | 5,7 | 5,0 | 4,3 | 3,8 | 3,6 |
| Время максимальной нагрузки | — | 30 мин | 10 мин | 90 с | 50 с | 40 с | 30 с | 15 с | 8 с | 5 с | — |
| Входной ток (А) | 0,4 | — | 6 | — | — | — | — | 33 | — | — | 42 |
| 1 — максимальный ток со стандартными кабелями 2 х 5 м, 50 мм2; 2 — при 800 А и выше мгновенное отключение. Указанные значения соответствуют максимальному времени нагрузки от холодного состояния при 25°С. Они не справедливы для повторных испытаний. | |||||||||||
| Выход переменного тока (CATI), модель 230 В | |||||||||||
| Параметр | Значение | ||||||||||
| Ток (А) | 0 | 660 | |||||||||
| Напряжение (В) | 11,2 | 4,5 | |||||||||
| Время максимальной нагрузки | Длительное | 2 секунды | |||||||||
| Время покоя | — | 4 минуты | |||||||||
| Выходы постоянного и переменного тока не должны нагружаться одновременно | |||||||||||
| Параметры окружающей среды | |||||||||||
| Параметр | Значение | ||||||||||
| Область применения | Прибор предназначен для использования на высоковольтных подстанциях и промышленном оборудовании | ||||||||||
| Рабочая температура | От 0 °С до +50 °С | ||||||||||
| Температура хранения и транспортировки | От -40 °С до +70 °С | ||||||||||
| Влажность | 5% — 95%, без конденсации влаги | ||||||||||
| Соответствие европейским стандартам | |||||||||||
| Параметр | Значение | ||||||||||
| LVD (Low Voltage Directive) | Директива о низком напряжении 73/23/ EEC с дополнением 93/68/EEC | ||||||||||
| EMC (электромагнитная совместимость) | Директива EMC 89/336/EEC с дополне-ниями 91/263/EEC, 92/31/EEC и 93/68/EEC | ||||||||||
| Общие характеристики | |||||||||||
| Напряжение сети питания | 115/230 В переменного тока, 50/60 Гц | ||||||||||
| Потребляемая мощность (максимальная) | 115 В, 5980 ВА (при выходе 600 А); 230 В, 9660 ВА | ||||||||||
| Защита | Миниатюрный выключатель, плавкий предохранитель, программа | ||||||||||
| Размеры прибора | 350 x 270 x 220 мм | ||||||||||
| Размеры кейса для переноски | 610 х 290 х 360 мм | ||||||||||
| Масса, модель на 115 В | 24 кг, 38,9 кг с дополнительными принадлежностями и кейсом для переноски | ||||||||||
| Масса, модель на 230 В | 23,7 кг, 38,6 кг с дополнительными принадлежностями и кейсом для переноски | ||||||||||
| Дисплей | Жидкокристаллический | ||||||||||
| Доступные языки | Английский, немецкий, французский, испанский, шведский | ||||||||||
| Токовые кабели | 2 х 5 м, 50 мм2 | ||||||||||
| Измерительные кабели | 2 х 5 м, 2,5 мм2 | ||||||||||
| Дополнительные наборы токовых кабелей | Набор №1 (удлинители кабелей 2 х 5 м, 50 мм2); Набор №2 (удлинители кабелей 2 х 10 м, 50 мм2); 2 х 15 м 95 мм2 | ||||||||||
| Размеры прибора | 350 x 270 x 220 мм | ||||||||||
| Размеры кейса для переноски | 610 х 290 х 360 мм | ||||||||||
| Масса, модель на 115 В | 24 кг, 38,9 кг с дополнительными принадлежностями и кейсом для переноски | ||||||||||
| Масса, модель на 230 В | 23,7 кг, 38,6 кг с дополнительными принадлежностями и кейсом для переноски | ||||||||||
| № | Наименование | Количество |
| 1 | Микроомметр MOM690 | 1 |
