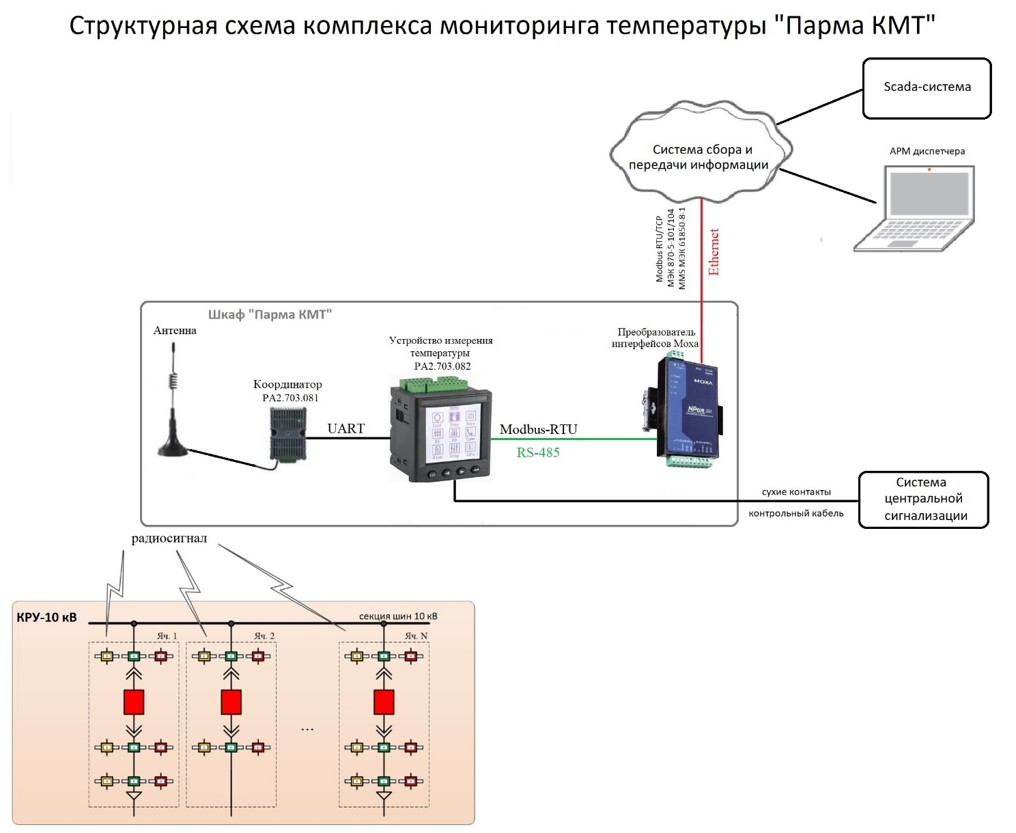

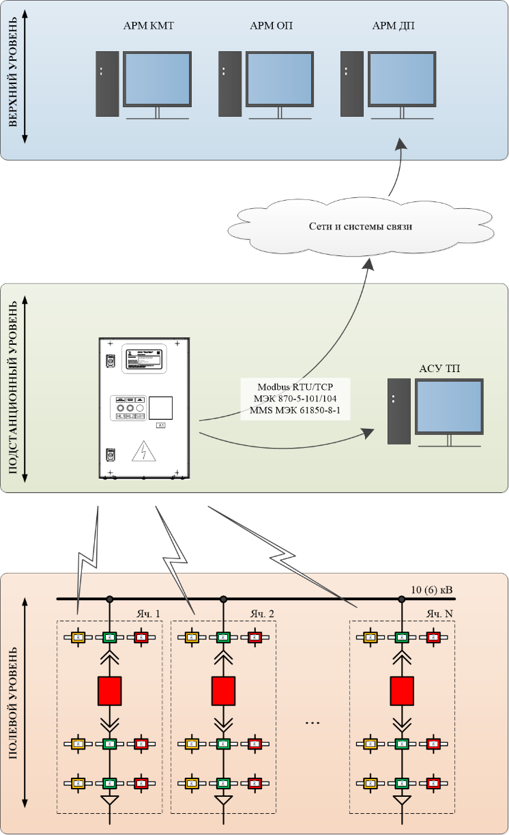

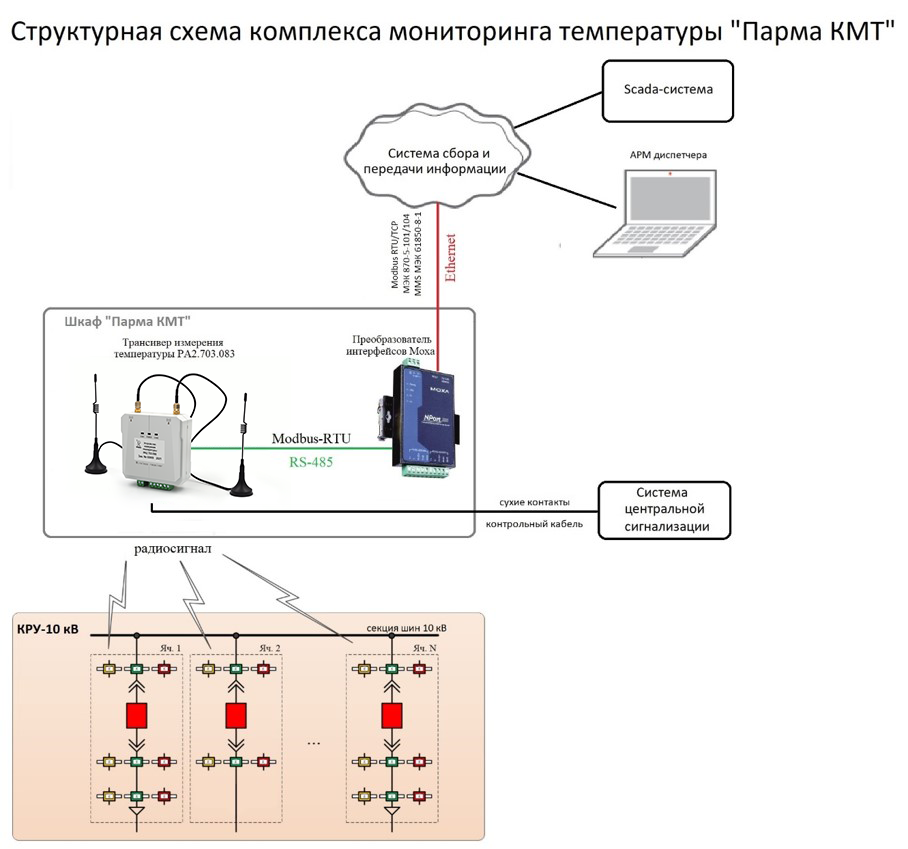

Комплекс мониторинга температуры «ПАРМА КМТ» устанавливается в распределительных устройствах (РУ) напряжением от 0,4 до 35 кВ в местах подвижных контактов, сборных шин, вводов трансформаторов, кабелей и их соединений со сборными шинами.
Рекомендуется к применению на особо ответственных объектах, РУ и КРУ с резкими перепадами температур, подверженных вибрации, электроустановках с заканчивающимся сроком службы или выработанным ресурсом эксплуатации.
* Содержат нормы температур нагрева и соответствующие превышения температуры частей аппаратов при продолжительном протекании номинального тока (для трансформаторов тока — наибольшего рабочего первичного тока).
| Датчик температуры пассивный РА2.703.080 | |
| Параметр | Значение |
| Диапазон контролируемых температур | от минус 40 °C до плюс 125 °C |
| Погрешность контроля | ± 2 °C |
| Периодичность передачи данных о температуре по радиосвязи | 1 раз в 15 с |
| Частота радиосвязи | 433,925 МГц |
| Максимальная дальность передачи данных о температуре по радиосвязи (в зоне прямой видимости) | 150 м |
| Минимальное значение переменого тока в токопроводе необходимое для электропитания датчика | |
| При четырехслойном сложении магнитопровода | 10 A |
| При трехслойном сложении магнитопровода | 15 A |
| Окружающая среда | |
| Температура | от минус 40 °C до плюс 125 °C |
| Влажность | ≤ 95 % |
| Атмосферное давление | 86–106 кПа |
| Устройство измерения температуры РА2.703.082 совместно с координатором РА2.703.081 | |
| Максимальное количество обслуживаемых датчиков температуры | 60 |
| Частота радиосвязи | 433,925 МГц |
| Электропитание | 85-265 В переменного тока 100-300 В постоянного тока |
| Потребляемая мощность | ≤10 Вт |
| Дискретные выходы | |
| Количество | 2 |
| Максимальные параметры коммутации | 5 A / 250 В (переменного тока) 5 А / 30 В (постоянного тока) |
| Дискретные входы | |
| Количество | 4 |
| Значение напряжения подаваемого устройством на общую линию | (12±2) В |
| Информационная связь с верхним уровнем | |
| Интерфейс | RS-485 |
| Скорость передачи данных в бодах (бит/с) | 2400, 4800, 9600, 19200 (заводская настройка ‒ 9600) |
| Протокол | Modbus-RTU |
| Окружающая среда | |
| Температура | от минус 10°C до плюс 55 °C |
| Влажность | ≤ 95 % |
| Атмосферное давление | 86–106 кПа |
| Средняя наработка на отказ | ≥ 200 000 ч |
| Устройство измерения температуры: РА2.703.086 | |
| Максимальное количество обслуживаемых датчиков температуры | 240 |
| Частота радиосвязи | 433,925 МГц |
| Электропитание | 100-265 В постоянного / переменного тока |
| Потребляемая мощность | ≤ 2 Вт |
| Информационная связь с верхним уровнем | |
| Интерфейс | RS-485 |
| Скорость передачи данных в бодах (бит/с) | 2400, 4800, 9600, 19200 (заводская настройка ‒ 9600) |
| Протокол | Modbus-RTU |
| Устройство измерения температуры: РА2.703.086 | |
| Дискретные выходы | |
| Количество | 2 |
| Максимальные параметры коммутации | 5 A / 250 В (переменного тока) 5 А / 30 В (постоянного тока) |
| Окружающая среда | |
| Температура | от минус 20°C до плюс 55 °C |
| Влажность | ≤ 95 % |
| Атмосферное давление | 86–106 кПа |
| Устройство измерения температуры: РА2.703.086-01 | |
| Максимальное количество обслуживаемых датчиков температуры (датчиков данные о температуре от которых устройство получает и передает по радиоканалу (ретранслирует) УИТ РА2.703.086 | 240 |
| Частота радиосвязи | 433,925 МГц |
| Максимальная дальность ретрансляции (передачи данных о температуре полученных от обслуживаемых датчиков) по радиосвязи в зоне прямой видимости | 1000 м |
| Электропитание | 100-265 В постоянного / переменного тока |
| Потребляемая мощность | ≤ 2 Вт |
| Окружающая среда | |
| Температура | от минус 20°C до плюс 55 °C |
| Влажность | ≤ 95 % |
| Атмосферное давление | 86–106 кПа |
| № | Наименование | Количество |
| 1 | Датчик температуры пассивные РА2.703.080 | 1 * |
| 2 | Устройство измерения температуры РА2.703.082 в комплекте с кабелем для подключения координатора РА2.703.081 (длина 4 м) | 1 |
| 3 | Координатор РА2.703.081 в комплекте с антенной | 1 |
| 4 | Устройство измерения температуры РА2.703.086 в комплекте с двумя антеннами | 1 |
| 5 | Устройство измерения температуры РА2.703.086-01 в комплекте с двумя антеннами | 1 |
| 6 | Накопитель КМТ РА6.190.375, с записанным на него в формате «PDF» руководством по эксплуатации РА1.014.002 РЭ | 1 |
| 7 | Паспорт РА1.014.002 ПС | 1 |
* Количество определяется заданием на поставку.
