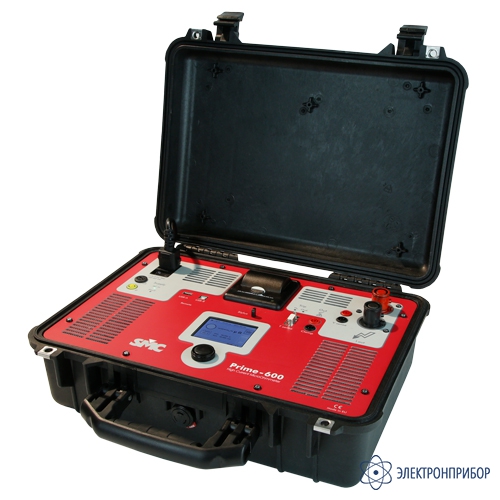

PRIME-600 — динамический микроомметр

Описание динамического микроомметра PRIME-600:

В результате окисления, грязи, плохого соединения, возрастает сопротивление контактов и, как следствие, происходит увеличение температуры. Рост температуры может привести к серьезным повреждениям силового оборудования и потенциально опасен для окружающих людей. Микроомметры серии PRIME позволяют выявить данные проблемы заблаговременно и устранить их до появления неисправностей и повреждений. PRIME-600 — это новейший микроомметр с выходным током 600 А, в котором реализованы самые последние технологии, например, это единственный в мире микроомметр с возможностью измерения динамического сопротивления.

Применение динамического микроомметра PRIME-600:

• Измерение сопротивления контактов выключателей по стандартам ANSI C37.09-1979 (5.14), IEC 1208 и IEC 694 (6.4);
• Быстрая и эффективная диагностика состояния дугогасительных контактов в элегазовых и вакуумных выключателях;
• Тестирование шинных соединений, предохранителей, всех типов выключателей, контакторов, цепей электрооборудования и прочее;
• Измерение сопротивления обмоток трансформаторов, двигателей, турбин;
• Оценка целостности переключателей, сварных стыков, заземлений, болтовых и паяных соединений и прочее;
• Измерение временных характеристик – времени ОТКЛЮЧЕНИЯ.

Особенности динамического микроомметра PRIME-600:

• Технологии DRM и DUAL GROUND;
• Автоматическая проверка правильности подсоединения к объекту тестирования;
• Автоматическое размагничивание нагрузки после окончания тестирования;
• Отображение результатов в графическом виде на сенсорном дисплее с зумом нужного сектора;
• Встроенный принтер для мгновенной распечатки результатов на месте;
• Сохранение результатов во внутренней памяти прибора или на USB;
• ПО PrimeSync для анализа и составления отчетов в формате Microsoft Office;
• Бесплатное обновление прошивки и обслуживание оборудования через сеть интернет в течение всего срока эксплуатации.

Технология DUAL GROUND:

PRIME-600 работает по технологии DUAL GROUND, т.е. может эффективно и безопасно измерять сопротивление объектов, заземленных с двух сторон. При этом ток утечки через кабель заземления измеряется специальными клещами и вычитается из конечного результата. Данная технология позволяет не отсоединять заземление тестируемого объекта; отсоединение заземления небезопасно и не всегда возможно. Оператору нужно только накинуть измерительные клещи на кабель заземления и подключить их к PRIME.

Технология DRM (измерение динамического сопротивления):

Кроме отражения единственного измеренного значения сопротивления в мкОм, микропроцессор PRIME-600 может сделать серию сверхбыстрых и сверхточных измерений в момент срабатывания высоковольтного выключателя — результатом в таком случае будет график зависимости сопротивления от времени, показывающий изменение сопротивления в диапазоне нескольких миллисекунд.

Данная технология позволяет мгновенно сделать заключение о состоянии дугогасительных контактов выключателя, что наиболее актуально для элегазовых и вакуумных выключателей, где доступ к контактам затруднен и визуальный осмотр требует существенных временных и материальных затрат.

Измерение динамического сопротивления контактов и получение результатов в графическом виде производится путем простейших шагов:

• Подключить тестовые и измерительные кабели PRIME к выключателю;
• Выбрать функцию DRM и нажать СТАРТ;
• Разомкнуть контакты выключателя;
• Распечатать результаты на встроенном принтере PRIME.

Prime – TR: измерение временных характеристик:

Опция Prime – TR позволяет синхронизировать старт записи измерения динамического сопротивления с сигналом внешнего напряжения. Обычно это напряжение катушки отключения высоковольтного выключателя.

Применение: измерение времени, прошедшего между командой ОТКЛЮЧИТЬ и ее завершением автоматическим выключателем (то есть время ОТКЛЮЧЕНИЯ).

Технические характеристики динамического микроомметра PRIME-600:
