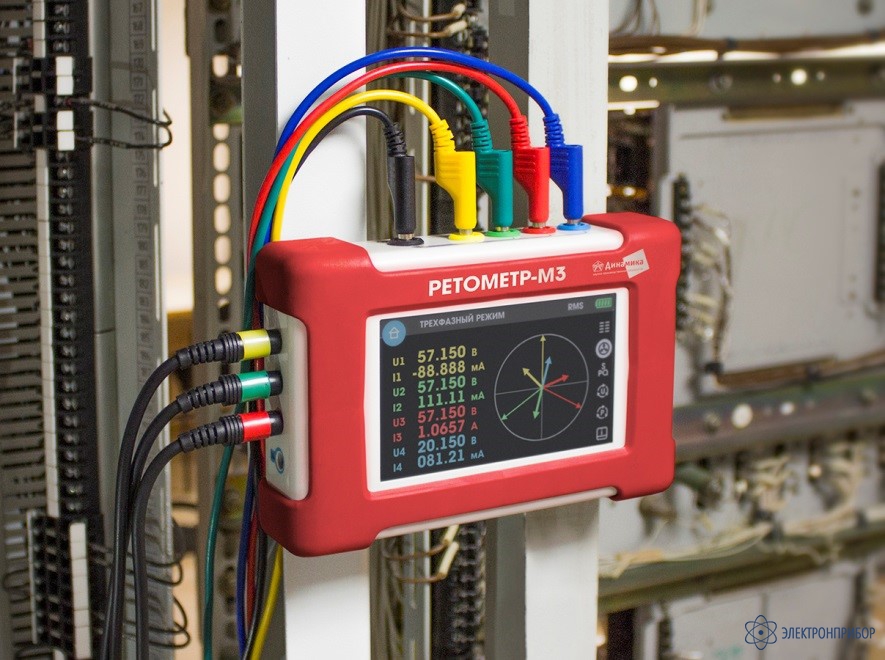

РЕТОМЕТР-М3 – новый уникальный по набору функций вольтамперфазометр, который наряду с возможностью измерения параметров трехфазной и однофазной цепей, позволяет измерять также параметры цепи постоянного тока, определять показатели качества электроэнергии, а также осуществлять экспресс-проверку высоковольтных выключателей (ВВ).
Прибор предназначен для персонала служб релейной защиты и автоматики, служб главного энергетика промышленных предприятий, а также широкого круга специалистов, занятых наладкой и эксплуатацией электроустановок.
Новый вольтамперфазометр отличается высокой точностью измерений, а также удобством управления благодаря большому сенсорному дисплею и интуитивно понятному меню.
Дополнительная функция прибора – экспресс-проверка высоковольтных выключателей позволяет за короткий промежуток времени оценить, насколько правильно работает привод выключателей, управляемых постоянным оперативным током, путем осциллографирования тока катушек включения и отключения выключателя. Подобная проверка особенно важна при тестировании ВВ с пружинным приводом.
Функции экспресс-проверки:
По окончании проверок все результаты могут быть сохранены в память прибора, на карту памяти формата Micro SD или переданы на компьютер через Ethernet.
| Параметр | Значение |
| Измерение напряжения | |
| Количество измерительных каналов (Ua, Ub, Uc, Uo) | 4 |
| Входное сопротивление каналов напряжения, не менее | 2 МОм |
| Диапазон измерений напряжения переменного тока основной частоты | от 0 до 600 В |
| Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока основной частоты | ± 0,1 % |
| Диапазон измерений напряжения постоянного тока | от 0 до 600 В |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока | ± 0,1 % |
| Измерение силы тока | |
| Количество измерительных каналов тока (Ia, Ib, Ic, Io) | 4 |
| Диапазоны измерений силы переменного тока основной частоты | от 0 до 40 А |
| Пределы допускаемой основной относительной погрешности измерений силы переменного тока основной частоты | ± 0,5 % |
| Диапазоны измерений силы постоянного тока | от 1 до 300 А |
| Измерение частоты | |
| Диапазон измерений частоты напряжения | 48 … 52 Гц |
| Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между токами | ± 0,002 Гц |
| Измерение угла сдвига фаз | |
| Диапазон измерений угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током | -180 … 180 ° |
| Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжениями | ± 0,1 ° |
| Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током | ± 0,5 ° |
| Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между токами | ± 1,0 ° |
| Общие технические данные | |
| Масса вольтамперфазометра, не более | 0,7 кг |
| Масса комплекта (с тремя клещами токовыми из комплекта поставки, сумкой, блоком питания, измерительными щупами и ЗИП), не более | 3 кг |
| Габаритные размеры, не более | 125 × 185 × 50 мм |
| Габаритные размеры (в сумке), не более | 310 × 180 × 180 мм |
| Диапазон рабочих температур | -20 … +40 ºС |
| Степень защиты по ГОСТ 14254-2015 | IP20 |
| Питание | Встроенный Li-pol аккумулятор 3,7 В, 4500 мА*ч |
| Время непрерывной работы от полностью заряженного аккумулятора (на уровне яркости 25 %, без подключенного Ethernet кабеля), не менее | 6 часов |
| № | Наименование | Количество |
| 1 | Высокоточный вольтамперфазометр РЕТОМЕТР-М3 | 1 |
| 2 | Токовые клещи Тип 1 для переменного тока (0,04 – 40 А) | 4 |
| 3 | Токовые клещи Тип 2 для постоянного тока (1-300 А) | 1 |
| 4 | Сетевой адаптер | 1 |
| 5 | Щупы измерительные (5 проводов, 1 м) | 1 |
| 6 | Зажимы типа "крокодил" | 1 |
| 7 | Переходник «ласточкин хвост» 4 мм | 1 |
| 8 | Игольчатые наконечники | 1 |
| 9 | Карта MicroSD | 1 |
| 10 | Сумка РЕТОМЕТР-М3 | 1 |
| 11 | Ведомость эксплуатационных документов | 1 |
| 12 | Паспорт | 1 |
| 13 | Руководство по эксплуатации | 1 |
