Полностью RMO600A — это микроомметр, разработанный на основе современной технологии, использующей самую передовую схемотехнику на ключевых элементах. RMO600A генерирует истинный постоянный ток без пульсаций с автоматическим линейным регулированием уровня. Во время испытания RMO600A увеличивает ток до заданного уровня измерения и уменьшает ток после измерения. Это исключает электромагнитные переходные процессы.
Прибор RMO600A может хранить до 500 измерений. Все измерения имеют привязку ко времени и дате. С помощью программы DV-Win испытание может быть выполнено с ПК пользователя, а результаты можно получить непосредственно на экран ПК. Связь между прибором RMO600A и ПК обеспечивается через USB (в стандартной комплектации) или RS232 (в качестве опции).
Прибор имеет очень высокую точность ± (0,1% от показания + 0,1% от полн. шкалы), с лучшим разрешением 0,1мкОм.
Прибор RMO600A генерирует отфильтрованный (истинный) постоянный ток и выводит его в форме автоматически регулируемого линейно-изменяемого тока. Меняя градиент тока вверх и вниз, магнитные всплески практически исключены. Ниже приведен пример единичного испытательного линейного изменения для тока силой 200А.

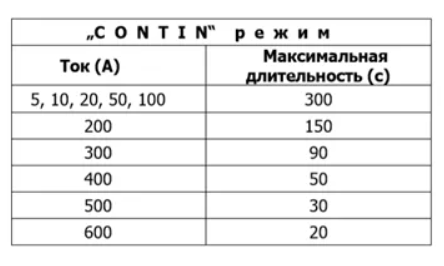

Прибор RMO600A может непрерывно генерировать постоянный ток через меню Contin. В этом меню ток может быть выбран аналогично тому, как он выбирается в меню Single, но продолжительность испытания может быть заранее задана.
Наличие трансформаторов тока (КТ) на автоматических выключателях расширительного бака может приводить к ошибкам при измерении контактного сопротивления из-за процесса намагничивания КТ. По этой причине перед измерением необходимо насытить КТ. Меню DTR тест специально спроектировано для измерения сопротивления автоматических выключателей расширительного бака. Все расчеты для определения насыщенного состояния ТТ выполняются внутренним алгоритмом. Соответственно, процесс установки и тестирования параметров измерений в этом режиме очень прост и не сильно отличается от реального (в режимах тестирования SINGLE / CONTIN).
Типичное применение связано с измерением сопротивления неиндуктивных объектов:
Программное обеспечение DV-Win позволяет получать и анализировать результаты испытаний, а также контролировать все функции омметра RMO с ПК. ПО DV-Win также обеспечивает ряд дополнительных функций в качестве дополнения к нескольким функциям прибора RMO.
Тестирование в непрерывном режиме (CONTIN) обновляется с помощью функции интервала дискретизации, которая позволяет пользователю записывать результаты тестирования в определенные промежутки времени, установленные в секундах. После проведенных измерений результаты сохраняются в различных форматах, а протоколы испытаний можно сохранить или распечатать. Результат также можно загрузить с устройства на ПК с помощью нескольких различных поисковых фильтров. Для омметра RMO с программным обеспечением DV-Win предусмотрено справочное меню, с подробными инструкциями и разъяснениями всех функций и возможностей.
С помощью ПО DV-Win результаты можно оформить в виде таблиц Excel, которые выводятся в виде диаграммы или распечатываются в виде протокола.
Прибор оснащен защитой от тепловой и токовой перегрузки. RMO600A имеет очень высокую устойчивость к электростатическим и электромагнитным помехам в высоковольтных электрических полях. Это достигается за счет эффективной фильтрации, которая производится за счет использования оригинальной схемотехники и программного кода.
| Характеристика | RMO100A | RMO200A | RMO300A | RMO400A | RMO500A | RMO600A |
| Сетевое напряжение | 90 – 264 В, 50/60 Гц | |||||
| Потребляемая мощность | 1210 ВА при 230 В; 1150 ВА при 115 В | 1890 ВА при 230 В; 1880 ВА при 115 В | 2360 ВА при 230 В; 2170 ВА при 115 В | 3520 ВА при 230 В; 2650 ВА при 115 В | 3930 ВА при 230 В; 3850 ВА при 115 В | 4560 ВА при 230 В; 4040 ВА при 115 В |
| Предохранитель | 12 А / 250 В | 15 А / 250 В | 20 А / 250 В | |||
| Предельная измерительная сила тока | 100 А | 200 А | 300 А | 400 А | 500 А | 600 А |
| Длительность протекания предельной силы тока | Непрерывно | 150 с | 60 с (при токе 300 А) | 30 с | 20 с | |
| Падение напряжения при предельной силе тока | 7,3 В при 230 В; 6,9 В при 115 В | 7,2 В при 230 В; 6,1 В при 115 В | 6,1 В при 230 В; 4,7 В при 115 В | 6,7 В при 230 В; 4,3 В при 115 В | 6 В при 230 В; 5 В при 115 В | 5,8 В при 230 В; 3,7 В при 115 В |
| Диапазон измерения сопротивления | 0,1 мкОм – 999,9 мОм (возможно расширение до 6 Ом) | |||||
| Разрешение | 0,1 мкОм на диапазоне 0 – 999,9 мкОм; 1 мкОм на диапазоне 1,000 – 9,999 мОм; 10 мкОм на диапазоне 10,00 – 99,99 мОм; 0,1 мОм на диапазоне 100,0 – 999,9 мОм; 1 мОм на диапазоне 1,000 – 6,000 Ом; | |||||
| Основная погрешность | ± (0,1 % от показаний + 0,1 % шкалы диапазона) | |||||
| Дисплей | ЖК экран 4-х строчный, 20 символов на строку, с подсветкой и антибликовый | |||||
| Интерфейс | USB, опционально RS232 или Bluetooth | |||||
| Память | 500 измерений | |||||
| Принтер (опционально) | Термопринтер с шириной ленты 80 мм | |||||
| Габариты | 198 x 255 x 380 мм | |||||
| Масса | 7 кг | 7,5 кг | 8 кг | |||
| Степень защиты | IP43 | |||||
| Рабочие условия | -20 °С — +55 °С, относительная влажность 5 – 95 % без конденсации | |||||
| Условия хранения | -40 °С — +70 °С, относительная влажность 5 – 95 % без конденсации | |||||
| Категория перенапряжения | II | |||||
| Степень загрязнения | 2 | |||||
| Соответствие стандартам | EN 61010-1; IEC/EN 61326-1; CAN/CSA-C22.2 No.61010-1, 2-я редакция, включая Поправку 1 | |||||
| № | Наименование | Количество |
| 1 | Микроомметр RMO600А | 1 |
| 2 | ПО DV-Win с кабелем USB (Комплект) | 1 |
| 3 | Сетевой кабель | 1 |
| 4 | Кабель заземления | 1 |
| 5 | Транспортировочный кейс | 1 |
