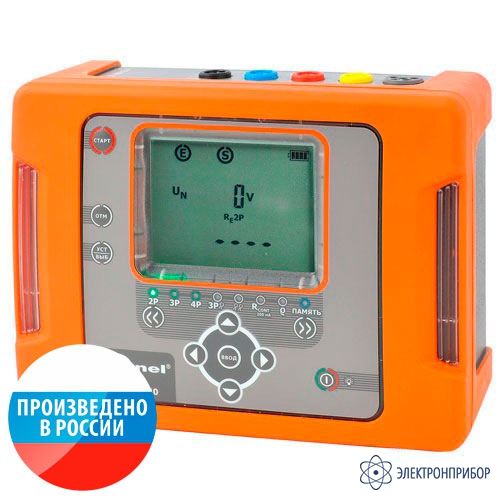

TE-30 — портативный измеритель параметров заземляющих устройств, произведенный в России. Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Измеритель TE-30 произведен в России и адаптирован под суровые климатические условия: от -20°C до +50°C. В случае разрядки аккумуляторной батареи, измеритель можно зарядить от автомобильного прикуривателя (внешнего аккумулятора 12 В) или проводить измерения просто подключившись к сети 220-230 В.
| Диапазон | Разрешение | Погрешность основная | |
| Измерение напряжении помех UN (RMS) | |||
| Частота fN 45…65 Гц Частота измерения – минимум два измерения в секунду | |||
| 0…100 В | 1 В | ± (10% и. в. + 1 е. м. р.) | |
| Измерение сопротивления проводников и выравнивания потенциалов (2p) | |||
| Диапазон измерения согласно IEC 61557-4: 0,13 Ом…1999 Ом | |||
| 0,00…9,99 Ом | 0,01 Ом | ± (2% и. в. + 3 е. м. р.) | |
| 10,0…99,9 Ом | 0,1 Ом | ||
| 100…1999 Ом | 1 Ом | ||
| Измерение сопротивления заземляющих устройств (3p, 4p) | |||
| Диапазон измерения согласно IEC 61557-5: 0,53 Ом…9999 кОм (для 50 В) | |||
| 0,00…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) | |
| 20,0…199,9 Ом | 0,1 Ом | ||
| 200…1999 Ом | 1 Ом | ± 5% и.в. | |
| 2000…9999 Ом | 1 Ом | ± 8% и.в. | |
| Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи) | |||
| 0,00…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) | |
| 20,0…199,9 Ом | 0,1 Ом | ||
| 200…1999 Ом | 1 Ом | ± 5% и.в. | |
| 2000…9999 Ом | 1 Ом | ± 8% и.в. | |
| Измерение сопротивления заземляющих устройств методом двух клещей | |||
| 0,00…19,99 Ом | 0,01 Ом | ± (10% и. в. + 8 е. м. р.) | |
| 20,0…149,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) | |
| Измерение удельного сопротивления грунта | |||
| Измерение согласно методу Веннера, ρ = 2πLRE | |||
| 0,0…199,9⋅м | 0,1 Ом⋅м | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. | |
| 200…1999 Ом⋅м | 1 Ом⋅м | ||
| 2,00…19,99 кОм⋅м | 0,01 кОм⋅м | ||
| 20,0…99,9 кОм⋅м | 0,1 кОм⋅м | ||
| 100…999 кОм⋅м | 1 кОм⋅м | ||
| Расстояние между измерительными зондами (L): 1…50м | |||
| Измерение сопротивления измерительных зондов | |||
| 0…999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. | |
| 1,00…9,99 кОм | 1 кОм | ||
| 10,0…19,9 кОм | 0,1 кОм | ||
| Дополнительные технические характеристики | |||
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 | ||
| Категория безопасности | III 300В согласно EN 61010-1 | ||
| Степень защиты корпуса PN-EN 60529 | IP65 | ||
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В | ||
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS | ||
| Частота измерительного тока | 125 Гц для сети 50Гц, 150Гц для сети 60Гц | ||
| Измерительное напряжение и ток для 2p | U<24В RMS, I≥200мA для R≤60 Ом | ||
| Измерительное напряжение для 3p, 4p | 25 или 50 В | ||
| Измерительный ток 3p, 4p | >200 мA | ||
| Максимальное сопротивление измерительных зондов | 20 кОм | ||
| Индикация тока помех (клещи) | ≤0,5 мA | ||
| Питание измерителя | пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц | ||
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) | ||
| Количество измерений RE | >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) | ||
| Длительность измерения сопротивления для метода 2p | <4 секунд | ||
| Длительность измерения для остальных методов | <8 секунд | ||
| Габаритные размеры | 200 x 150 x 74 мм | ||
| Масса измерителя | приблизительно 1,2 кг | ||
| Рабочая температура | -20..+50°C | ||
| Температура зарядки аккумуляторов | +10..+40°C | ||
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
| № | Наименование | Описание | Фото | Количество | Индекс |
| 1 | Измеритель параметров заземляющих устройств TE-30 | Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов. |  | 1 | WMRUTЕ30 |
| 2 | Зажим «Крокодил» изолированный черный K01 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. |  | 1 | WAKROBL20K01 |
| 3 | Зарядное устройство для аккумуляторов Z7 | Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525. |  | 1 | WAZASZ7 |
| 4 | Зонд измерительный для забивки в грунт 30 см | Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511. |  | 2 | WASONG30 |
| 5 | Зонд острый с разъемом «банан» красный | Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". |  | 1 | WASONREOGB1 |
| 6 | Кабель последовательного интерфейса USB | Предназначен для связи с компьютером приборов, имеющих USB порт. |  | 1 | WAPRZUSB |
| 7 | Кабель сетевой | Предназначен для зарядки аккумуляторов приборов. |  | 1 | WAPRZLAD230 |
| 8 | Провод измерительный 1,2 м с разъемами «банан» красный | Предназначен для проведения измерений до 1000 В. |  | 1 | WAPRZ1X2REBB |
| 9 | Провод измерительный 2,2 м с разъемами «банан» черный | Предназначен для проведения измерений приборами типа MRU-XXX. |  | 1 | WAPRZ2X2BLBB |
| 10 | Провод измерительный 25 м на катушке с разъемами «банан» красный | Используется для проведения измерений приборами серии MRU, MPI и LKZ-700. |  | 1 | WAPRZ025REBBSZ |
| 11 | Провод измерительный 50 м на катушке с разъемами «банан» желтый | Предназначен для проведения измерений сопротивления заземляющих устройств и удельного сопротивления земли приборами серии MRU, MPI. |  | 1 | WAPRZ050YEBBSZ |
| 12 | Футляр L10 | Футляр для хранения и транспортировки измерителя и аксессуаров к нему. Имеет два независимых отделения на молнии. Первое предназначено для фиксации измерителя ремнем с липучкой, а также отделение для хранения аксессуаров. Вторая часть предназначена для размещения аксессуаров: внутренний органайзер имеет два кармана для катушек с проводами, специальные отделения для фиксации зондов для забивки в грунт длинной не более 30 см. На внешней части футляра размещен карман на молнии для хранения документов или мелких аксессуаров. На дне имеются пластиковые ножки для сохранения материала при постановке футляра на различные поверхности. Футляр оснащен ремнем для переноски. |  | 1 | WAFUTL10 |
