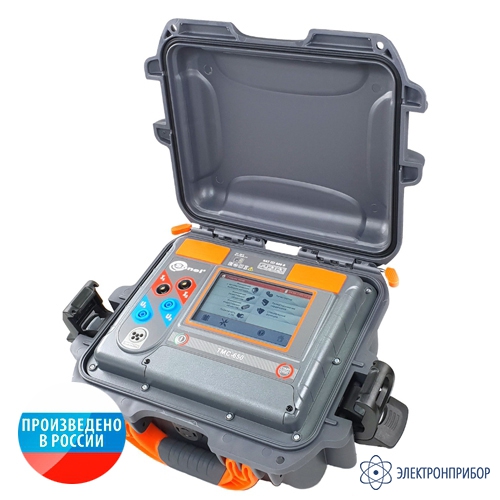

ТМС-650 – профессиональный, цифровой измеритель активного/индуктивного сопротивления объектов энергетической отрасли, железной дороги и различных производственных предприятий. Широкий спектр применения позволяет проводить измерения сопротивления сварных и болтовых соединений, кабельных линий и проводов, обмоток двигателей и силовых трансформаторов, в том числе индукционных трансформаторов с аморфным магнитопроводом, а также и других объектов, независимо от характера их сопротивления. Функции автоматического расчёта, как приведённого сопротивления к температуре сравнения, так и температуры обмоток электрооборудования, подвергшихся нагреву, упрощают анализ состояния данной электроустановки. Использование 4-х проводной схемы (метод Кельвина) измерения позволяет избежать ошибок, вызванных сопротивлением проводов, и получить наиболее точный результат.
| Диапазон | Разрешение | Ток измерения/Напряжение | Основная погрешность |
| 0 мкОм…999,9 мкОм | 0,1 мкОм | 10 A/20 мВ | ± (0,2% и. в. + 2 е.м.р.) |
| 1,0000 мОм…1,9999 мОм | 0,0001 мОм | ||
| 2,000 мОм…19,999 мОм | 0,001 мОм | 10 A/200 мВ | |
| 20,00 мОм…199,99 мОм | 0,01 мОм | 10 A/2 В (1 А/200 мВ) | |
| 200,0 мОм…999,9 мОм | 0,1 мОм | 1 A/2 В (0,1 A/200 мВ) | |
| 1,0000 Ом…1,9999 Ом | 0,0001 Ом | ||
| 2,000 Ом…19,999 Ом | 0,001 Ом | 0,1 A/2 В | |
| 20,00 Ом…199,99 Ом | 0,01 Ом | 10 мA/2 В | |
| 200,0 Ом…1999,9 Ом | 0,1 Ом | 1 мA/2 В | |
| Параметр | Значение | ||
| Дополнительные технические характеристики | |||
| Питание измерителя | Аккумулятор Li-Ion 7,2В / 8,8Ач | ||
| Питание ЗУ АКБ | 187…264В 50Гц 2А | ||
| Рабочая температура ЗУ | -10…50 °C | ||
| Время зарядки АКБ | около 3,5ч. | ||
| Диапазон рабочих температур | -10…50 °C | ||
| Диапазон температур при хранении | -20…60 °C | ||
| Влажность | 20…90% | ||
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP40 питание от сети и/или без заглушек IP54 питание от АКБ IP67 с закрытым кейсом | ||
| Категория электробезопасности | КАТ III/600В | ||
| Защита от внешнего напряжения | ~ 600В в течение 10сек. | ||
| Диапазон времени до автоматического выключения | 5-45 мин. или функция не активна | ||
| Максимальное сопротивление проводов для тока 10А | 300мОм | ||
| Точность задания измерительного тока | ±10% | ||
| Количество измерений током 10А от АКБ | 700-800 | ||
| Время измерения сопротивления: — резистивный тип объекта — индуктивный тип объекта | 3сек. ≥ 5сек. | ||
| Дисплей | Графический TFT 800х480 | ||
| Память | 7 ГБ | ||
| Высота над уровнем моря | < 2000 м | ||
| Интерфейс | USB, LAN | ||
| Изоляция | Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 | ||
| Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2014 (МЭК 61326-2-2:2005) | ||
| Габариты ШxВxГ | 318×257×152 мм | ||
| Масса | около 3,5 кг | ||
| № | Наименование | Описание | Фото | Количество | Индекс |
| 1 | Микроомметр TMC-650 | Предназначен для проведения измерений сопротивления сварных и болтовых соединений, кабельных линий и проводов, обмоток двигателей и силовых трансформаторов, в том числе индукционных трансформаторов с аморфным магнитопроводом, а также и других объектов, независимо от характера их сопротивления. |  | 1 | |
| 2 | Аккумуляторная батарея Li-Ion 7,2 В | Аккумуляторная батарея Li-Ion 7,2 В для измерителя TMC-650 |  | 1 | WAAKU27 |
| 3 | Зажим «Крокодил» изолированный Кельвина К06 | Используется для подключения приборов к объекту измерения по 4-х полюсной схеме. Зажим оснащен мощной пружиной, которая позволяет минимизировать контактное сопротивление и повысить точность и стабильность результатов измерения. Максимальный диаметр захвата – 35 мм. |  | 2 | WAKROKELK06 |
| 4 | Зонд Кельвина двухконтактный | Предназначен для проведения измерений параметров электрических цепей четырехполюсным методом. |  | 2 | WASONKEL2OGB |
| 5 | Кабель двухпроводный 3м | Предназначен для проведения измерений приборами типа MZC-310S, MMR-6XX, TMC-650 параметров электрических цепей четырехполюсным методом. В комплект поставки входят две пары измерительных проводников. |  | 1 | WAPRZ003DZBB |
| 6 | Кабель последовательного интерфейса USB | Предназначен для связи с компьютером приборов, имеющих USB порт. |  | 1 | WAPRZUSB |
| 7 | Кабель сетевой стандарта IEC C13 | Кабель сетевой стандарта IEC. |  | 1 | WAPRZ1X8BLIEC |
| 8 | Температурный зонд ST-3 | Температурный зонд ST-3 для TMC-650. |  | 1 | WASONT3 |
| 9 | Футляр L11 | Футляр L11 для TMC-650. |  | 1 | WAFUTL11 |
