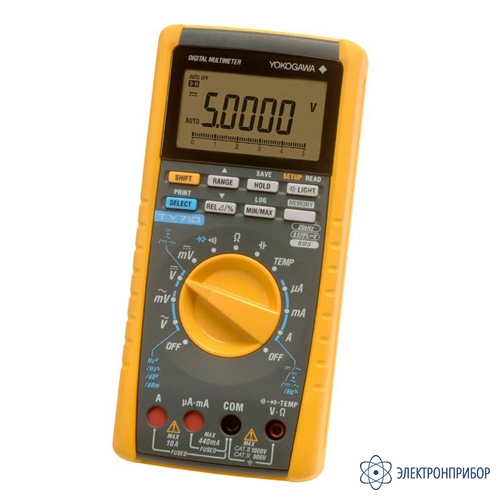

TY710 — мультиметр цифровой

Код товара: 45426

ГАРАНТИЯ:
12 месяцев

ПРОИЗВОДИТЕЛЬ:

Yokogawa

Описание

Характеристики

Комплектация

Описание

Характеристики

Комплектация

Диапазон	Разрешение	Точность						Входное сопротивление	Максимальное входное напряжение
Измерение напряжения постоянного тока
50 мВ	0,001 мВ	0,05+10						Приблизительно 100 МОм	1000 В постоянного тока 1000 В переменного тока (действующее)
500 мВ	0,01 мВ	0,02+2
2400 мВ	0,1 мВ
5 В	0,0001 В	0,025+5						10 МОм
50 В	0,001 В	0,03+2
500 В	0,01 В
1000 В	0,1 В
NMRR (коэффициент подавления помех от сети питания): не менее 80 дБ для 50/60 Гц ± 0,1% при диапазоне 50 мВ, не менее 70 дБ для 50/60 Гц ± 0,1% CMRR (коэффициент ослабления синфазного сигнала): не менее 100 дБ для 50/60 Гц (Rs = 1k ). Время отклика: не более 0,3 секунды
Измерение напряжения переменного тока [RMS (действующее)]
Диапазон	Разрешение	Точность						Входное полное сопротивление	Максимальное входное напряжение
		10 — 20 Гц	20 Гц — 1 кГц	1 — 10 кГц	10 — 20 кГц	20 — 50 кГц	50 — 100 кГц
Связь по переменному току, обнаружение RMS, пик фактор для диапазона 1000 В: 1,5; крест фактор для других диапазонов: 3
50 мВ	0,001 мВ	—	—	—	—	—		11 МОм < 50 пФ	1000 В перем. тока действующее 1000 В пост. тока
500 мВ	0,01 мВ	1,5+30^*1	0,7+30^*1		2+40^*1	—	—
5 В	0,0001 В
50 В	0,001 В							10 МОм < 50 пФ
500 В	0,01 В
1000 В	0,1 В	^*2	^*2	3+30^*2	—
^1: Для 5…100% диапазона. ^2: Для 10…100% диапазона. CMRR (коэффициент ослабления синфазного сигнала): не менее 80 дБ для DC 60 Гц (Rs = 1k ). Время отклика: не более 1 сек.
Измерение постоянного тока
Диапазон	Разрешение	Точность						Падение напряжения	Максимальный входной ток
500 мкА	0,01 мкА	0,2+5						<0,11 мВ/мкА	440 мА (защищ. предохранителем)
5000 мкА	0,1 мкА
50 мА	0,001 мА							<4 мВ/мА
500 мА ^*3	0,01 мА
5 А	0,0001 мА	0,6+10						<0,1 В/A	10 А (защищ. предохранителем)
10 А	0,001 А	0,6+5
Время отклика: не более 0,3 секунды. ^*3: Для диапазона 500 мА максимальный ток испытания — 440 мА.
Измерение переменного тока [действующее значение]
Диапазон	Разрешение	Точность						Падение напряжения	Максимальный входной ток
		10 — 20 Гц		20 Гц — 1 кГц		1 — 5 кГц
Крест фактор (действующее): 3
500 мкА	0,01 мкА	1,5+20		1+20		—		<0,11 мВ/мкА	440 мА (защищ. предохранителем)
5000 мкА	0,1 мкА
50 мА	0,001 мА							<4 мВ/мА
500 мА ^*3	0,01 мА
5 А	0,0001 мА	1,5+20		1+20		—		<0,1 В/A	10 А (защищ. предохранителем)
10 А	0,001 А
Точность указана для 5…100% диапазона (для диапазона 10А — 10…100% от диапазона). Время отклика: не более 1 секунды. ^*3: Для диапазона 500 мА максимальный ток испытания — 440 мА.
DCV + ACV
Диапазон	Разрешение	Точность						Входное полное сопротивление	Максимальное входное напряжение
		DC,10 — 20 Гц	DC, 20 Гц — 1 кГц	DC,1 — 10 кГц	DC,10 — 20 кГц	DC, 20 — 50 кГц	DC, 50 — 100 кГц
Связь по переменному току, обнаружение RMS, пик фактор для диапазона 1000 В: 1,5; крест фактор для других диапазонов: 3
5 В	0,0001 В	1,5+10^*1	1+10^*1		2+10^*1	—	—	11 МОм < 50 пФ	1000 В постоянного тока 1000 В переменного тока (действующее)
50 В	0,001 В							10 МОм < 50 пФ
500 В	0,01 В
1000 В	0,1 В	^*2	^*2	—
^1: Для 5…100% диапазона. ^2: Для 10…100% диапазона. CMRR (коэффициент ослабления синфазного сигнала): не менее 80 дБ для DC 60 Гц (Rs = 1k ). Время отклика: приблиз. 2 сек.
DCA + ACA
Диапазон	Разрешение	Точность						Падение напряжения	Максимальный входной ток
		DC, 10 — 20 Гц		DC, 20 Гц — 1 кГц		DC, 1 — 5 кГц
Максимальное эффективное отображение: 50 000, крест фактор: 3
500 мкА	0,01 мкА	2+10		1,5+10		—		<0,11 мВ/мкА	440 мА (защищ. предохранителем)
5000 мкА	0,1 мкА
50 мА	0,001 мА							<4 мВ/мА
500 мА ^*3	0,01 мА
5 А	0,0001 мА	2+10		1,5+10		—		<0,1 В/A	10 А (защищ. предохранителем)
10 А	0,001 А
Точность указана для 5…100% диапазона (для диапазона 10А — 10…100% от диапазона). Время отклика: приблиз. 2 секунды. ^*3: Для диапазона 500 мА макс. ток испытания — 440 мА.
Измерение сопротивления
Диапазон	Разрешение	Точность					Максимальный ток испытания	Напряжение разомкнутой цепи	Напряжение защиты входа
500 Ом	0,01 Ом	0,1+2^*1					< 1 мA	< 2,5 В	1000 В действующее
5 кОм	0,001 кОм						< 0,25 мA
50 кОм	0,01 кОм						< 25 мкA
500 кОм	0,01 кОм						< 2,5 мкA
5 МОм	0,001 МОм	0,5+2					< 1,5 мкA
50 МОм	0,001 МОм	1+2					< 0,13 мкA
^*1: Точность после калибровки нуля. Время отклика: для 500 Ом … 500 кОм — не более 1 секунды, для 5 МОм… 50 МОм — не более 5 секунд.
Контроль непрерывности
Диапазон	Разрешение	Звуковой сигнализатор непрерывности					Ток испытания	Напряжение разомкнутой цепи	Значение
Максмально эффективное отображение: 5000
500 Ом	0,1 Ом	Зуммер при 100 ± 50 Ом или меньше					Приблизительно 0,5 мА	< 5 В	1000 В действующее
Проверка диода
Диапазон	Разрешение	Точность					Ток проверки (Vf = 0,6 В)	Напряжение разомкнутой цепи	Напряжение защиты входа
2,4 В	0,0001 В	1+2					Приблизительно 0,5 мА	< 5 В	1000 В действующее
Измерение температуры
Диапазон	Разрешение	Точность							Напряжение защиты входа
-200 — 1372 °C	0,1 °C	1+1,5 °C							1000 В действующее
Датчик температуры: термопара типа K (опция)
Емкость
Диапазон	Разрешение	Точность							Напряжение защиты входа
Максимально эффективное отображение: 5000
5 нФ	0,001 нФ	1+5^*1							1000 В действующее
50 нФ	0,01 нФ
500 нФ	0,1 нФ
5 мкФ	0,001 мкФ
50 мкФ	0,01 мкФ
500 мкФ	0,1 мкФ	2+5
5 мФ	0,001 мФ	3+5
50 мФ	0,01 мФ
^*1: Точность после калибровки нуля.
Измерение частоты
Диапазон (автоматическое переключение)	Разрешение	Точность
Связь по переменному току, максимально эффективное отображение: 9999
2,000 — 9,999 Гц	0,001 Гц	0,02+1^*1
9,00 — 99,99 Гц	0,01 Гц
90,0 — 999,9 Гц	0,1 Гц
0,900 — 9,999 кГц	0,001 кГц
9,00 — 99,99 кГц	0,01 кГ	^*2
^1: Для 10…100% входного напряжения или диапазона по току ^2: Для 40…100% входного напряжения или диапазона по току
Коэффициент заполнения (%)
Диапазон	Разрешение	Точность
10 — 90 %	1 %	± 1%^*1
^*1: Для входа прямоугольной волны с частотой в пределах 10,00… 500,0 Гц Для 40…100% входного напряжения или диапазона по току
Общие характеристики
Параметр					Значение
Функции измерения					Напряжение постоянного тока (DC), напряжение переменного тока (AC), DCV+ACV, постоянный ток (DC), переменный ток (AC), DCA+ACA, сопротивление, частота, температура, емкость, период, вычисление децибел, проверка целостности, тестирование диодов
Дополнительные функции					Удержание данных/ автоматическое удержание, удержание диапазона, максимум/минимум/средние значения сопротивление, емкостной ноль, вычисление относительного и процентного значения, память ручного режима, память режима регистрации, автоматическое выключение питания, задняя подсветка (белый светодиод (LED))
Дисплей					5-значный ЖКД, 7-сегментный; Цифровой дисплей: Основной дисплей [50000] счетов, Под-дисплей [50000] счетов; Линейный индикатор: 51-сегмент; Индикатор полярности появляется автоматически при отрицательной полярности; Индикатор выхода за пределы диапазона "OL"; Индикатор разряженных батарей появляется при минимальном рабочем напряжении (и ниже)
Скорость измерений					6 раз/с (Частота: 1 раз/с, Емкость: макс. 0,03 раз/с (50 мФ), Сопротивление: 4 раза/с); Линейный индикатор: 15 раз/с
Рабочая температура и влажность					От — 20 до 55°C; не выше 80% RH (без конденсации) от 40 до 55°C: не выше 70% RH
Температура и влажность для хранения					От — 40 до 70°C; не выше 70% RH (без конденсации)
Температурный коэффициент					Добавить погрешность 0,05/°C к базовой погрешности при температуре от — 20 до 18°C и от 28 до 55°C. Для непрерывных измерений, добавить 1 цифру/°C для напряжения пост. тока (DCV) и тока пост. тока (DCA). (Добавить 3 цифры/°C для диапазонов 50 мВ, 5A, и 10A)
Источник питания					Четыре сухих батареи AA (R6)
Срок действия батарей					Приблизительно 120 часов (для непрерывного измерения напряжения постоянного тока (DC) с помощью щелочных батарей)
Выдерживаемое напряжение					6,88 кВ в течение 5 секунд (между входными клеммами и корпусом)
Размеры					Приблизительно 90 (ширина) 192 (высота) 49 (толщина) мм
Вес					Приблизительно 560 г (включая батареи)
Соответствие стандартам					Безопасности EN61010-1, EN61010-031, 1000V CAT III, 600V CAT IV, уровень загрязнения 2, внутри помещения, макс. 2000 м над уровнем моря EMC: EN61326-1 Класс B, EN55011 Класс B Группа 1

№	Наименование	Количество
1	Мультиметр цифровой TY710	1
2	Набор испытательных проводов (98073)	1
3	Предохранитель (установленный) 440 мА/1000 В	1
4	Предохранитель (установленный) 10A/1000В	1
5	Элемент питания «АА» (R6)	4
6	Комплект технической документации	1
