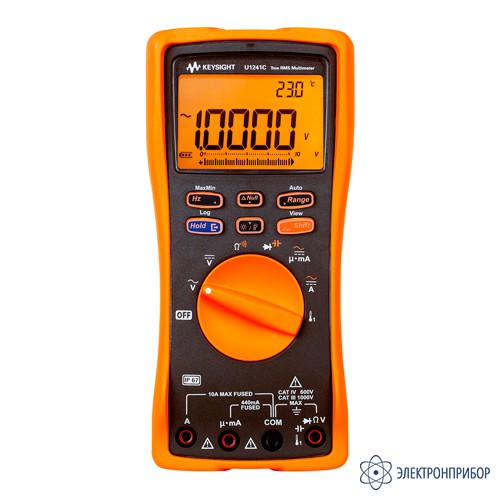

U1241C — мультиметр цифровой

Код товара: 44109

ГАРАНТИЯ:
36 месяцев

ПРОИЗВОДИТЕЛЬ:

Keysight (Agilent)

Описание

Характеристики

Комплектация

Описание

Характеристики

Комплектация

Модификация	Диапазон частот	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
Измерение напряжения постоянного тока
U1241C, U1242C	—	100 мВ	0,01 мВ	±(0,0009 ∙ Uизм. + 2 е.м.р.)
		600 мВ	0,1 мВ
		1000 мВ	0,1 мВ
		10 В	0,001 В
		100 В	0,01 В
		1000 В	0,1 В
		1000 В ^{1) 2)}	0,1 В	±(0,01 ∙ Uизм. + 4 е.м.р.)
U1281A, U1282A	—	60 мВ	0,001 мВ	±(0,0005 ∙ Uизм. + 10 е.м.р.)
		600 мВ	0,01 мВ	±(0,00025 ∙ Uизм. + 5 е.м.р.)
		6 В ³⁾	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
Примечание: Uизм. — измеренное значение напряжения; е.м.р. — единица младшего разряда; ¹⁾ — только для модификации U1242C; ²⁾ — в режиме низкого импеданса («Z_LOW»); ³⁾ — температурный коэффициент 0,075/ °С
Измерение напряжения переменного тока
Модификация	Диапазон частот	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
U1241C, U1242C	от 40 Гц до 1 кГц	100 мВ	0,01 мВ	±(0,01 ∙ Uизм. + 3 е.м.р.)
		600 мВ	0,1 мВ
		1000 мВ	0,1 мВ
		10 В	0,001 В
		100 В	0,01 В
		1000 В	0,1 В
		1000 В ^{1) 2)}	0,1 В	±(0,02 ∙ Uизм. + 4 е.м.р.)
U1241C, U1242C	от 1 до 2 кГц	100 мВ	0,01 мВ	±(0,015 ∙ Uизм. + 3 е.м.р.)
		600 мВ	0,1 мВ
		1000 мВ	0,1 мВ
		10 В	0,001 В
		100 В	0,01 В
		1000 В	0,1 В
		1000 В ^{1) 2)}	0,1 В	Не нормируется
U1281A, U1282A	от 20 до 45 Гц	60 мВ	0,001 мВ	±(0,01 ∙ Uизм. + 60 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
U1281A, U1282A	от 45 Гц до 1 кГц	60 мВ	0,001 мВ	±(0,003 ∙ Uизм. + 25 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
U1281A, U1282A	от 1 до 10 кГц	60 мВ	0,001 мВ	±(0,007 ∙ Uизм. + 25 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
U1281A, U1282A	от 10 до 20 кГц	60 мВ	0,001 мВ	±(0,015 ∙ Uизм. + 60 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В	±(0,015 ∙ Uизм. + 60 е.м.р.) ³⁾
		1000 В	0,1 В	±(0,015 ∙ Uизм. + 60 е.м.р.) ³⁾
U1281A, U1282A	от 20 до 100 ⁴⁾ кГц	60 мВ	0,001 мВ	±(0,035 ∙ Uизм. + 60 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В	±(0,035 ∙ Uизм. + 60 е.м.р.) ³⁾
		1000 В	0,1 В	Не нормируется
U1282A (в режиме фильтра нижних частот «LPF»)	от 20 до 45 Гц	60 мВ	0,001 мВ	±(0,02 ∙ Uизм. + 60 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
U1282A (в режиме фильтра нижних частот «LPF»)	от 45 Гц до 1 кГц	60 мВ	0,001 мВ	В диапазоне частот до 200 Гц: ±(0,02 ∙ Uизм. + 25 е.м.р.); В диапазоне частот до 440 Гц: ±(0,06 ∙ Uизм. + 60 е.м.р.)
		600 мВ	0,01 мВ
		6 В	0,0001 В
		60 В	0,001 В
		600 В	0,01 В
		1000 В	0,1 В
Примечание: Uизм. — измеренное значение напряжения; е.м.р. — единица младшего разряда; ¹⁾— только для модификации U1242C; ²⁾ — в режиме низкого импеданса («Z_LOW»); ³⁾ — погрешность нормируется для напряжения до 300 В и частотой до 30 кГц; ⁴⁾ — для модификации U1281A верхний предел диапазона частот 30 кГц
Измерение силы постоянного тока
Модификация	Диапазон частот	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
U1241C, U1242C	—	1000 мкА	0,1 мкА	±(0,001 ∙ Iизм. + 2 е.м.р.)
		10 мА	0,001 мА	±(0,001 ∙ Iизм. + 2 е.м.р.)
		100 мА	0,01 мА	±(0,002 ∙ Iизм. + 2 е.м.р.)
		600 мА	0,1 мА	±(0,002 ∙ Iизм. + 2 е.м.р.)
		10 А ¹⁾	0,001 А	±(0,003 ∙ Iизм. + 5 е.м.р.)
U1281A, U1282A	—	600 мкА	0,01 мкА	±(0,0012 ∙ Iизм . + 10 е.м.р.)
		6 мА	0,0001 мА	±(0,0005 ∙ Iизм. + 5 е.м.р.)
		60 мА	0,001 мА	±(0,001 ∙ Iизм. + 20 е.м.р.)
		600 мА	0,01 мА	±(0,0015 ∙ Iизм. + 5 е.м.р.)
		6 А	0,0001 А	±(0,003 ∙ Iизм. + 10 е.м.р.)
		10 А	0,001 А	±(0,003 ∙ Iизм. + 5 е.м.р.)
Примечание: Iизм. — измеренное значение силы тока; е.м.р . — единица младшего разряда; ¹⁾ — только для модификации U1242C.
Измерение силы переменного тока
Модификация	Диапазон частот	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
U1241C, U1242C	от 40 Гц до 1 кГц	1000 мкА	0,1 мкА	±(0,01 ∙ Iизм. + 3 е.м.р.)
		10 мА	0,001 мА
		100 мА	0,01 мА
		1000 мА	0,1 мА
		10 А	0,001 А	±(0,012 ∙ Iизм. + 5 е.м.р.)
U1281A, U1282A	от 20 до 45 Гц	600 мкА	0,01 мкА	±(0,01 ∙ Iизм. + 40 е.м.р.)
		6 мА	0,0001 мА
		60 мА	0,001 мА
		600 мА	0,01 мА
		6 А	0,0001 А	±(0,01 ∙ Iизм. + 40 е.м.р.) ¹⁾
		10 А	0,001 А	±(0,01 ∙ Iизм. + 40 е.м.р.) ¹⁾
U1281A, U1282A	от 45 Гц до 1 кГц	600 мкА	0,01 мкА	±(0,006 ∙ Iизм. + 25 е.м.р.)
		6 мА	0,0001 мА
		60 мА	0,001 мА
		600 мА	0,01 мА
		6 А	0,0001 А
		10 А	0,001 А
U1281A, U1282A	от 1 до 20 кГц	600 мкА	0,01 мкА	±(0,01 ∙ Iизм. + 30 е.м.р.)
		6 мА	0,0001 мА
		60 мА	0,001 мА
		600 мА	0,01 мА	±(0,015 ∙ Iизм. + 30 е.м.р.)
		6 А	0,0001 А	±(0,015 ∙ Iизм. + 30 е.м.р.) ²⁾
		10 А	0,001 А	±(0,015 ∙ Iизм. + 30 е.м.р.) ²⁾
Примечание: Iизм. — измеренное значение силы тока; е.м.р. — единица младшего разряда; ¹⁾ — погрешность нормируется для силы тока до 3 А; ²⁾ — погрешность нормируется для силы тока до 3 А и частотой до 5 кГц
Измерение электрического сопротивления постоянного тока
Модификация	Диапазон частот	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
U1241C, U1242C	—	1000 Ом	0,1 Ом	±(0,002 ∙ Rизм. + 2 е.м.р.)
		10 кОм	0,001 кОм
		100 кОм	0,01 кОм
		1000 кОм	0,1 кОм
		10 МОм ¹⁾	0,001 МОм	±(0,008 ∙ Rизм. + 2 е.м.р.)
		100 МОм ^{1) 2)}	0,01 МОм	R < 50 МОм: ±(0,015 ∙ Rизм. + 3 е.м.р.); R > 50 МОм: ±(0,03 ∙ Rизм. + 3 е.м.р.)
U1281A, U1282A	—	60 Ом ³⁾	0,001 Ом	±(0,0015 ∙ Rизм . + 20 е.м.р.)
		600 Ом	0,01 Ом	±(0,0005 ∙ Rизм . + 10 е.м.р.)
		6 кОм	0,0001 кОм	±(0,0005 ∙ Rизм . + 2 е.м.р.)
		60 кОм	0,001 кОм
		600 кОм	0,01 кОм
		6 МОм	0,0001 МОм	±(0,0015 ∙ Rизм . + 2 е.м.р.)
		60 МОм ¹⁾	0,001 МОм	±(0,015 ∙ Rизм . + 3 е.м.р.)
		600 МОм ^{1) 2) 3)}	0,01 МОм	R < 100 МОм: ±(0,03 ∙ Rизм. + 3 е.м.р.); R > 100 МОм: ±(0,08 ∙ Rизм. + 3 е.м.р.)
Примечание: Rизм. — измеренное значение электрического сопротивления; е.м.р. — единица младшего разряда; ¹⁾ — погрешность нормируется при относительной влажности окружающего воздуха до 60% при температуре плюс 30 °С; ²⁾ — температурный коэффициент 0,1/ °С ; ³⁾ — только для модификации U1282A.
Измерение электрической емкости
Модификация	Диапазон частот	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
U1241C, U1242C	—	1000 нФ	0,1 нФ	±(0,01 ∙ Cизм. + 5 е.м.р.)
		10 мкФ	0,001 мкФ
		100 мкФ	0,01 мкФ
		1000 мкФ	0,1 мкФ	±(0,012 ∙ Cизм. + 5 е.м.р.)
		10 мФ	0,001 мФ	±(0,012 ∙ Cизм. + 5 е.м.р.)
U1281A, U1282A	—	10 нФ	0,001 нФ	±(0,01 ∙ Cизм. + 5 е.м.р.)
		100 нФ	0,01 нФ
		1 мкФ	0,0001 мкФ
		10 мкФ	0,001 мкФ
		100 мкФ	0,01 мкФ
		1 мФ	0,0001 мФ
		10 мФ	0,001 мФ
		100 мФ	0,01 мФ	±(0,025 ∙ Cизм. + 10 е.м.р.)
Примечание: Cизм. — измеренное значение электрической емкости; е.м.р. — единица младшего разряда
Измерение частоты переменного тока
Модификация	Диапазон частот	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
U1241C, U1242C	—	100 Гц	0,01 Гц	±(0,0002 ∙ Fизм. + 1 е.м.р.)
		1000 Гц	0,1 Гц
		10 кГц	0,001 кГц
		100 кГц	0,01 кГц
		1000 кГц	0,1 кГц
		10 МГц	0,001 МГц	±(0,0002 ∙ Fизм. + 1 е.м.р.) ¹⁾
U1281A, U1282A	—	99,999 Гц	0,001 Гц	±(0,0002 ∙ Fизм. + 3 е.м.р.) ²⁾
		999,99 Гц	0,01 Гц	±(0,00005 ∙ Fизм. + 3 е.м.р.)
		9,9999 кГц	0,0001 кГц
		99,999 кГц	0,001 кГц
		999,99 кГц	0,01 кГц
		9,9999 МГц	0,0001 МГц	±(0,00005 ∙ Fизм. + 3 е.м.р.) ¹⁾
Примечание: Fизм. — измеренное значение частоты; е.м.р. — единица младшего разряда; ¹⁾— погрешность нормируется в диапазоне до 1 МГц; ²⁾— только для модификации U1282A в режиме фильтра нижних частот («LPF»).
Измерение в режиме частотомера
Модификация	Диапазон	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
U1282A	1	99,999 Гц	0,001 Гц	±(0,0002 ∙ Fизм. + 5 е.м.р.) ²⁾
		999,99 Гц	0,01 Гц	±(0,00002 ∙ Fизм. + 5 е.м.р.)
		9,9999 кГц	0,0001 кГц
		99,999 кГц	0,001 кГц
		999,99 кГц	0,01 кГц
		9,9999 МГц	0,0001 МГц	±(0,00002 ∙ Fизм. + 5 е.м.р.) ¹⁾
	2	9,9999 МГц	0,0001 МГц	±(0,00002 ∙ Fизм. + 5 е.м.р.) ²⁾
	2	99,999 МГц	0,001 МГц	±(0,00002 ∙ Fизм. + 5 е.м.р.) ²⁾
Примечание: Fизм. — измеренное значение частоты; е.м.р. — единица младшего разряда; ¹⁾ — погрешность нормируется в диапазоне до 1 МГц; ²⁾ — погрешность нормируется в диапазоне до 20 МГц
Измерение температуры с помощью термопар
Модификация	Тип термопары	Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений
U1241C, U1242C, U1281A, U1282A	K	от минус 200 до плюс 1372 °С	0,1 °С	±(0,01 ∙ Tизм. + 10 е.м.р.)
U1242C, U1282A	J	от минус 210 до плюс 1200 °С	0,1 °С	±(0,01 ∙ Tизм. + 10 е.м.р.)
Примечание: Tизм. — измеренное значение температуры; е.м.р. — единица младшего разряда
Общие характеристики
Параметр	U1241C, U1242C		U1281A, U1282A
Параметры электрического питания: напряжение постоянного тока, В	6 В; четыре батареи типа ААА напряжением 1,5 В		6 В; четыре батареи типа АА напряжением 1,5 В
Температурный коэффициент	0,05 ∙Δ /°С , где Δ — абсолютная погрешность
Габаритные размеры ( длина × ширина × высота ), мм	198 × 96 × 57		218 × 96 × 59
Масса, кг	0,545		0,701
Нормальные условия применения: — температура окружающего воздуха, °С — относительная влажность воздуха, %	23±5 до 80
Рабочие условия применения: — температура окружающего воздуха, °С — относительная влажность воздуха, %	-23…+55 до 80

№	Наименование	Количество
1	Мультиметр цифровой U1241C	1
2	Измерительные провода (красный и черный)	2
3	Кабель для ИК-порта	1
4	Батареи питания типа ААА	4
5	Руководство по эксплуатации	1
6	Методика поверки	1

U1241C — мультиметр цифровой

Назначение мультиметра цифрового U1241C:

Описание мультиметра цифрового U1241C:

Технические характеристики мультиметра цифрового U1241C:
