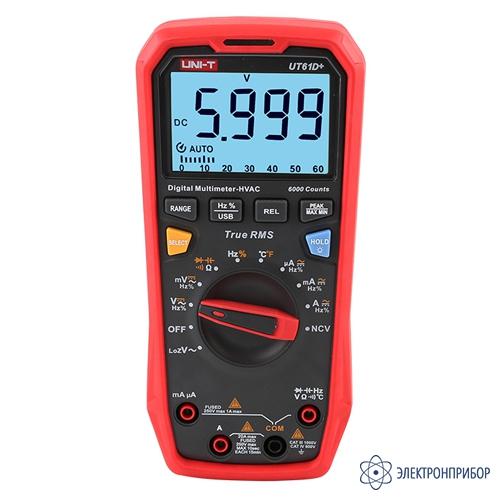

UT61D+ — портативный цифровой мультиметр с истинными среднеквадратичными значениями с высокой надежностью и безопасностью: 6000 отсчетов. Благодаря большому экрану, аналоговому дисплею с высоким разрешением, полномасштабной защите от перегрузки и уникальному внешнему виду он становится новым практичным электрическим измерителем. Измеритель может измерять напряжение / ток постоянного и переменного тока, сопротивление, диод, целостность цепи, емкость, частоту, коэффициент заполнения, температуру и прочее. Обеспечивая передачу данных, удержание данных, измерение относительных значений, измерение пиков, внутренняя сигнализация температуры, индикация низкого заряда батареи, подсветка, автоматическое отключение питания и функции NCV, измеритель является идеальным измерительным инструментом для многих областей применения.
| Предел измерения | Разрешение | Точность |
| Постоянное напряжение | ||
| 60.00 мВ | 0.01 мВ | ± (0,8%+5) |
| 600.0 мВ | 0.1 мВ | ± (0,8%+3) |
| 6.000 В | 0.001 В | ± (0,5%+3) |
| 60.00 В | 0.01 В | ± (0,5%+3) |
| 600.0 В | 0.1 В | |
| 1000 В | 1 В | ± (1,0%+3) |
| Параметр | Значение | |
| Входное импеданс | около 1 ГОм для диапазона мВ, около 10 МОм для других диапазонов | |
| Гарантия точности | 1% ~ 100% диапазона; короткое замыкание допускает наименее значимое цифра ≤5. При разомкнутой измерительной цепи показания на пределе измерения мВ будут нестабильными. При подключении нагрузки нестабильность снизится до значения менее ±3 единиц младшего разряда | |
| Максимальное допустимое напряжение | ±1000 В, когда напряжение превышает 1010 В, на дисплее появляется символ «OL», и звучит сигнал оповещения | |
| Защита от перегрузки | 1000 В (переменное / постоянное) | |
| Предел измерения | Разрешение | Точность |
| Переменное напряжение | ||
| 60,00 мВ | 0,01 мВ | ± (1,2%+5) |
| 600,0 мВ | 0,1 мВ | |
| 6,000 В | 0,001 В | ± (1,0%+3) |
| 60,00 В | 0,01 В | |
| 600,0 В | 0,1 В | |
| 1000 В | 1 В | ± (1,2%+5) |
| 600.0 В в режиме LoZ | 0,1 В | ± (2,0%+5) |
| 1000 В в режиме LoZ | 1 В | |
| Параметр | Значение | |
| Входное сопротивление | около 10 МОм | |
| Дисплей | True RMS | |
| Частотная характеристика | 40 Гц ~ 500 Гц | |
| Гарантия точности | 2% ~ 100% диапазона 60 мВ, 1% ~ 100% других диапазонов; короткое замыкание допускает наименее значащую цифру ≤3 | |
| Максимальное входное напряжение | 1000 В (если напряжение> 1000В, загорится красный индикатор и прозвучит звуковой сигнал; если напряжение > 1010 В, на ЖК-дисплее отобразится «OL») | |
| Защита от перегрузки | 1000 В | |
| Предел измерения | Разрешение | Точность |
| Постоянный ток | ||
| 600,0 мкА | 0,1 мкА | ± (1,0%+2) |
| 6000 мкА | 1 мкА | |
| 60,00 мA | 10 мкА | ± (1,0%+3) |
| 600,0 мA | 0,1 мA | |
| 6,000 A | 1 мA | ± (1,2%+5) |
| 20,00 A | 10 мA | |
| Параметр | Значение | |
| Защита от перегрузки | Диапазон мА / мкА: F1 предохранитель 1A 240 В ∅6×25 мм, диапазон A: F2 Fuse 10A 240V ∅6×25мм | |
| Обрыв цепи | допускает наименее значащую цифру ≤5 | |
| Гарантия точности | 1% ~ 100% диапазона | |
| Предел измерения | Разрешение | Точность |
| Переменный ток | ||
| 600.0 мкА | 0.1 мкА | ± (1,2%+5) |
| 6000 мкА | 1 мкА | |
| 60.00 мA | 10 мкА | ± (1,5%+5) |
| 600.0 мA | 0.1 мA | |
| 6.000 A | 1 мA | ± (2,0%+5) |
| 20.00 A | 10 мA | |
| Параметр | Значение | |
| Дисплей | True RMS | |
| Частотная характеристика | 40 Гц ~ 1 кГц | |
| Гарантия точности | 5% ~ 100% диапазона 600,0 мкА, 1% ~ 100% других диапазонов; разомкнутая цепь позволяет наименее значащую цифру ≤5 | |
| Диапазон измерения частоты | 40 Гц ~ 500 Гц); входная амплитуда: ≥50% текущего диапазона | |
| Точность частоты | ± (0,1% + 4); разрешение: 0,1 Гц | |
| Защита от перегрузки | такая же, как для постоянного тока | |
| Предел измерения | Разрешение | Точность |
| Сопротивление | ||
| 600,0 Ом | 0,1 Ом | ± (1,2%+2) |
| 6,000 кОм | 1 Ом | ± (1,0%+2) |
| 60,00 кОм | 10 Ом | |
| 600,0 кОм | 100 Ом | |
| 6,000 МОм | 1 кОм | ± (1,2%+2) |
| 60,00 МОм | 10 кОм | ± (2,0%+5) |
| Параметр | Значение | |
| Напряжение холостого хода | около 1 В | |
| Гарантия точности | 1% ~ 100% диапазона | |
| Защита от перегрузки | 1000 В | |
| Предел измерения | Разрешение | Точность |
| Частота и коэффициент заполнения | ||
| 10,00 Гц ~ 10,00 МГц | 0,01 Гц ~ 0,01 МГц | ± (0,1%+4) |
| 0,1%~99,9% | 0,1% | ± (2,0%+5) |
| Параметр | Значение | |
| Амплитуда частотного входа | ≤100 кГц: 200 мВ среднекв. ≤ входная амплитуда ≤ 20В среднекв. > 100 кГц ~ 1 МГц: 600 мВ среднекв. ≤ входная амплитуда ≤ 20В среднекв. > 1 МГц: 1В среднекв. ≤ входная амплитуда ≤ 20В среднекв. | |
| Защита от перегрузки | 1000 В | |
| Емкость | ||
| 60,00 нФ | 10 пФ | ± (3%+5) |
| 600,0 нФ | 100 пФ | |
| 6,000 мкФ | 1 нФ | |
| 60,00 мкФ | 10 нФ | |
| 600,0 мкФ | 100 нФ | |
| 6,000 мФ | 1 мкФ | ± (10%+5) |
| 60,00 мФ | 1 мкФ | |
| Защита от перегрузки: 1000 В. | ||
| Режим | Разрешение | Примечания |
| Тестирование диода | ||
.jpg) | 0,1 мВ | Напряжение в разомкнутой цепи: 3 В. Для нормальных диодов зуммер издаст один раз. При коротком замыкании зуммер будет издавать длительный звуковой сигнал. |
| Защита от перегрузки: 1000 В (среднеквадратичное значение). | ||
| Режим | Разрешение | Примечания |
| Тест на обрыв цепи | ||
.jpg) | 0,1 Ом | Условие разрыва цепи: сопротивление превышает 50 Ом. При этом звуковой сигнал выключен. Звуковой сигнал включается при сопротивлении цепи менее 50 Ом (условие целостности цепи) |
| Предел | Разрешение | Точность |
| Температура | ||
| -40°C ~ 0°C | 0.1°C ~ 1°C | ± (1,0%+3°C) |
| 0°C ~ 300°C | ± (1,0%+2°C) | |
| 300°C ~ 1000°C | ± (1,0%+3°C) | |
| -40 ~ 32°F | 0.2°F ~ 2°F | ± (1,0%+6°F) |
| -40 ~ 32°F | ± (1,0%+4°F) | |
| 572 ~ 1832°F | ± (1,0%+6°F) | |
| Измеренная температура должна быть ниже 230 °C / 446 °F. | ||
| Функции | Состояние | Описание |
| Светодиодные индикаторы | ||
| Бесконтактное обнаружение напряжения (NCV) | Выключено | <36 В |
| Включено, красный | 50 В ~ 1000 В (красный индикатор мигает от медленного к быстрому) | |
| Непрерывность | Выключено | OL |
| Включено, красный | Нет непрерывности (≥70 Ом) | |
| Включено, зеленый | Непрерывность (<50 Ом) | |
| Диод | Выключено | >2 В |
| Включено, красный | Пробой (<0,12 В) | |
| Включено, зеленый | Проводимость (0,12 В ~ 2 В) | |
| Напряжение переменного / постоянного тока | Выключено | ≤1000 В |
| Включено, красный | >1000 В | |
| Ток | Выключено | ≤10 A |
| Включено, красный | >10 A | |
| Внутренняя температура при измерении переменного / постоянного тока | Выключено | Температура в приборе падает до < 40 °C после измерения большого тока. |
| Включено, желтый | Температура в приборе ≥75 °C после измерения большого тока. | |
| Параметр | Значение | |
| Общие характеристики | ||
| Максимальное напряжение между входной клеммой и клеммой COM | обратитесь к описанию входного напряжения защиты для каждого диапазона | |
| Защита входных клемм мА / мкА | быстродействующий предохранитель 1A 240В, ∅6×25 мм | |
| Защита входных клемм | быстродействующий предохранитель 10A 24В, ∅6×25 мм | |
| Максимальный дисплей | 6000 | |
| Аналоговая полоса | 31 сегмент, (скорость преобразования: 30 раз/сек.) | |
| Частота обновления | 2 ~ 3 раза / сек. | |
| Диапазон | Авто / Ручной | |
| Отображение полярности | Авто | |
| Индикация превышения диапазона | OL | |
| Индикация низкого заряда батареи | отображается символ | |
| Рабочая температура | 0 °C ~ 40 °C | |
| Температура хранения | -10 °C ~ 50 °C | |
| Относительная влажность | ≤75% при 0˚C ~ 30˚C; ≤50% при 30˚C ~ 40˚C | |
| Рабочая высота | ≤2000 м | |
| Электромагнитная совместимость | соответствует EN61326-1: 2006 и стандарту EN61326- 2-2: 2006 | |
| Батарея | 4 × 1,5В AAA | |
| Размеры | 186 мм × 89 мм × 49 мм | |
| Вес | 400 г | |
| Стандарт безопасности | IEC 61010-1: CAT III 1000В / CAT IV 600В и соответствие стандартам двойной изоляции | |
| Степень загрязнения | 2 | |
| № | Наименование | Количество |
| 1 | Мультиметр цифровой UNI-T UT61D+ | 1 |
| 2 | Комплект измерительных щупов | 1 |
| 3 | Термопара типа К | 1 |
| 4 | USB-кабель | 1 |
| 5 | Батарейка AAA 1,5В | 4 |
| 6 | Руководство по эксплуатации | 1 |
