Указатель напряжения УНН-1СЗ ИП-Ш предназначен для проверки наличия или отсутсвия напряжения на линиях электропередач переменного тока напряжением от 50 до 1000 В частотой 50 Гц, при температуре от — 45°С до + 40°С и относительной влажности воздуха не выше 98 % (при + 25°С).

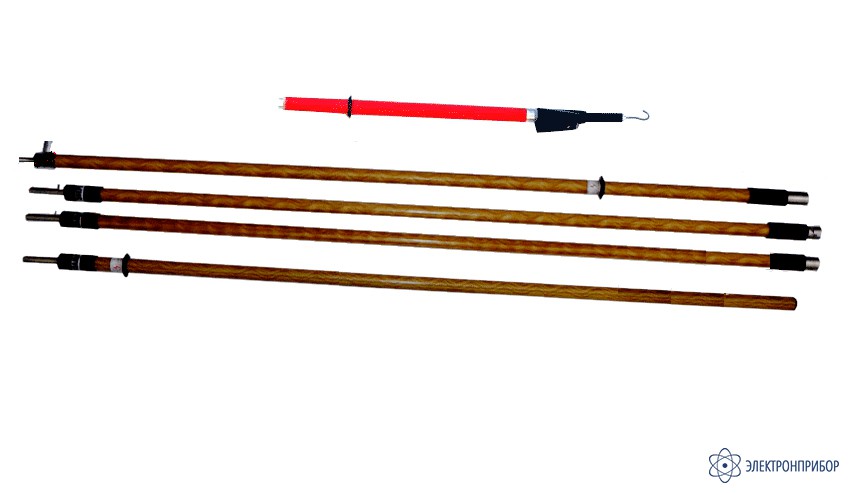

Для определения наличия или отсутствия напряжения на ВЛ с поверхности земли, без подьема на опору ВЛ, указатель комплектован удлинительной 4 –х звенной сборной изолирующей штангой.
Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые.
Указатель позволяет перед эксплуатацией произвести самопроверку работоспособности.
| Параметр | Значение |
| Общие характеристики | |
| Номинальное напряжение электроустановки, кВ | 1 |
| Напряжение (порог) срабатывания указателя, В | 12 |
| Величина рабочего тока, мА, не более | 7 |
| Габаритные размеры указателя в рабочем положении, мм в упаковке, мм | Ø 72 × 800 800х100х50 |
| Длина удлинительной штанги в сборе, мм | 6600 |
| Транспортная длина штанги, мм | 1870 |
| Масса указателя, кг, не более | 0,5 |
| Масса удлинительной штанги, кг, не более | 4 |
| Габаритные размеры штанги в упаковке, мм | 1870х70х120 |
| Источник питания | CR — 123 , напряжением 3В, емкостью 1500 мАч. Низкая величина рабочего тока — 7 мА (в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 5 лет) |
| Условия эксплуатации | |
| Температура | от -45°С до +40°С |
| Относительная влажность воздуха, не более | 98% при + 25°С |
| № | Наименование | Количество |
| 1. | Однополюсный указатель напряжения до 1000В в комплекте со штангой ШО-10-4-6,6 УНН-1СЗ ИП-Ш | 1 |
